什么是导向气缸？
在工业自动化领域，精度和可靠性是任何任务的关键方面。 导向缸即使在承受重载的情况下，这些部件对于提供可控、稳定、平稳的运动也至关重要。为了满足这一要求，这些先进的部件被设计成沿直线轨迹运动，并防止任何扭转。
因此，线性气动执行器在物料搬运和机器人装配等领域有着广泛的应用。在本篇博客中，我们将全面探讨导向气缸，涵盖其基础知识、组成部件、工作原理、类型、优势、应用等内容。敬请继续学习！

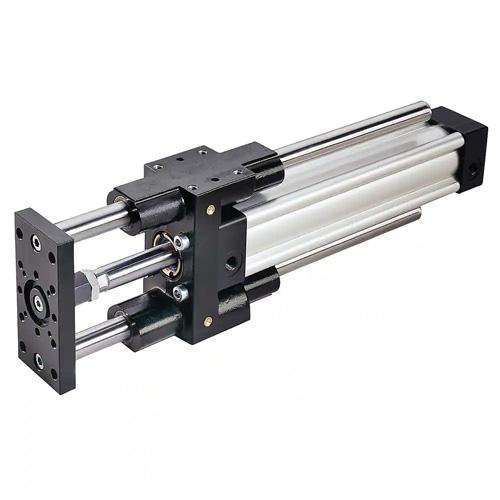

图1 导向气缸
1）什么是导向气缸？
“导向气缸是一种气动装置，其特殊用途是辅助工厂中的精密直线运动。”
它们与其他气缸的不同之处在于，它们带有导杆，可以防止活塞转动，从而确保活塞能够进行直线运动，不受应力或重量不均的影响。使用这些气动执行器可以更轻松地实现高精度、高稳定性的操作。例如，物料搬运和装配线，以及自动化系统的机器人化。

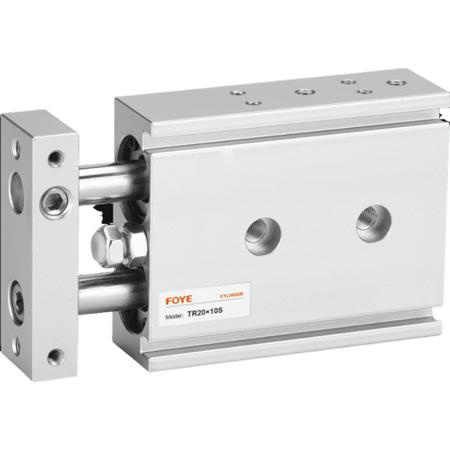

图2 导向气缸
此外，导杆和轴承的使用可最大限度地减少磨损。因此，确保气缸运行可靠高效，对于现代制造和自动化集成至关重要。
2）导向气缸由哪些部件组成？
与所有简洁的结构一样，导向气缸也具备使其精度得以实现的各种功能元件：
- 缸体： 缸体是导向气缸的主要壳体，由高抗拉强度的材料制成。其内部包含气动活塞和活塞杆等可移动部件。
- 导杆： 这些关键部件使活塞能够沿一个方向运动。连杆固定在活塞的两端，防止活塞在运动过程中发生旋转。
- 活塞： 向下按压活塞，活塞会在气缸内移动，从而提供编织、下压或推动所需的机械动力。活塞带有连杆，当连杆移动时，其线性运动会传递给导向气缸，从而形成线性运动。
图3 导向圆柱体的组成部分
- 导轨和轴承： 导杆周围的轴承有助于减少摩擦和磨损。它们使活塞能够在气缸内的缸套上自由移动。它们使导杆和活塞保持对齐，从而防止活塞横向移动。
- 端盖和安装方式： 所有这些部件都有助于旋转部件的精确定位。内部结构由螺杆结构固定，而各种形状的配合结构则使气缸能够适用于各种工业环境。
3）导向缸的工作原理
导向气缸的工作原理与普通气缸基本相同。其工作原理是将压缩空气送入气缸腔室，推动活塞向前运动。活塞两侧装有烧结导杆，用于防止其旋转，从而引导活塞向右运动。气缸本体装有密封件，防止空气泄漏，进而提高使用效率。

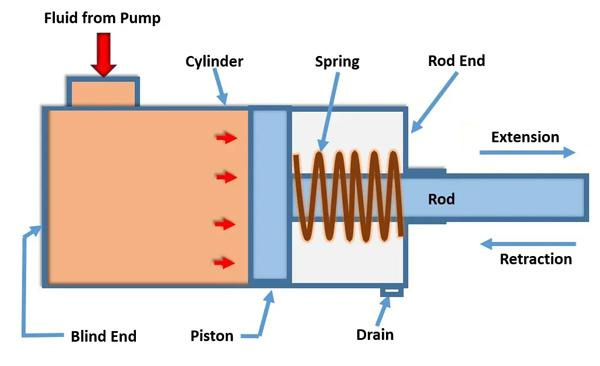

图 4 导向气缸的工作原理
采用双杆结构的导向油缸能够承受偏心或偏离中心的载荷，并且比单杆结构具有更强的杠杆作用。然而，传统的应用方式是使两根杆的中心保持中性。
4）导向气缸有哪些类型？
市面上有无数种导向气缸，我们来讨论一下其中最常见的几种；
i) 单杆： 由于采用单活塞杆设计，该系统非常适合空间受限的安装环境。此外，当需要单向线性运动以达到预期效果时，该系统也十分有效。它最常用于夹紧或提升等简单任务。
ii) 双杆： 两根杆件各自发挥作用，共同维持负载的平衡，从而确保运动波动较小。这最适合需要高力且定位精度高的任务。
- FTN系列导向油缸： 这些双作用活塞杆气缸通过减少活塞杆的运动次数来避免变形。FTN气缸结构坚固，稳定性好，运动平稳，因此所需的控制输入更少。因此，它们可广泛应用于需要稳定性的各种场合，例如物料搬运或装配应用。

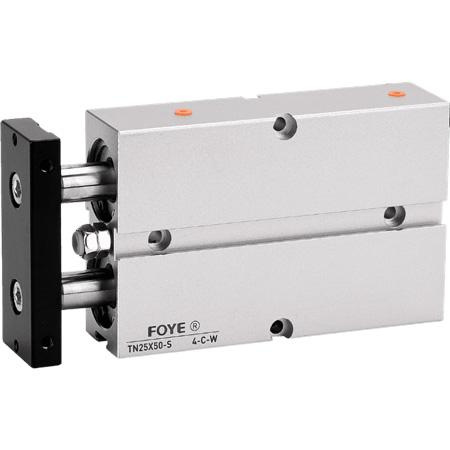

图5 FTN Foye导向气缸
- FTR系列导向油缸： FTR型气缸同样采用双活塞杆设计，但适用于重型应用。FTR系列气缸注重耐用性和可靠性，并应用于自动化和工业领域，可实现高性能。双作用气缸能够提高需要重复运动和协调配合的任务的效率。
图 6 FTR 导向气缸
- CXS系列导向油缸： CXS系列产品拥有多种安装位置，适应性强，可应用于多种工业领域。它兼具高精度、高可靠性和高效率，是装配或测试等精细运动应用的理想之选。
iii) 紧凑型： 它们专为空间受限的场所和轻型至中型负载应用而设计。大多数用于小型自动化应用的紧凑型通风鳃都相当灵活。
标准： 结构更坚固的标准导向油缸拥有更大的缸体。这些油缸适用于需要更大拉力的场合。
五）高负荷气缸： 这些设备专用于承受重载，因此采用能够承受巨大力或偏心载荷强度的齿轮和结构制造。这类设备注重控制，以确保高精度。
这种“控制”在测试、检验和组装等需要细微变化和完美定位的操作中至关重要。
5）导向气缸的优点
导向气缸具有以下优点：
+ 更高的准确率： 导向气缸具有更高的精度，可防止内部零件旋转和横向移动。因此，无论施加何种载荷，活塞都能沿直线方向运动。
+ 有效的负载管理： 当气缸承受偏轴或异轴载荷时，导轨和轴承可辅助进行载荷管理。因此，导向气缸可用于搬运大型复杂物料，且其运动精度不受影响。
图 7 导向气缸的优点
+摩擦力更小： 轴承和优质材料的运用降低了摩擦。没错！这能减少磨损。因此，长期使用下来，运行效率更高，使用寿命也更长。
+ 适应能力： 导向气缸可应用于从家庭到高度工业化的各种需求场景。
6）导向气缸的应用
导向气缸广泛应用于制造业和机器人等各个行业。其中一些最常见的应用包括：
- 物料搬运： 导向气缸被应用于自动化分拣和包装系统中，以确保物体能够准确、一致地移动到正确的位置。
- 装配线： 在制造过程中，这些气缸通常安装在机器人手臂上，以增强零件的搬运和组装。
- 自动化系统： 导向气缸在工厂自动化中的应用是为了提高机械的运行精度和效率。
- 测试和检验： 导向气缸被集成到精密测试设备中，用于施加力或运动，以确保结果的可靠性。
7）如何选择最佳导向气缸？
在径向和非径向系统中，选择导向圆柱体时，以下标准按重要性排序：
负载要求： 您应该选择能够承受重心和负载重量的油缸。例如，FTN 和 FTR 系列油缸适用于需要高强度油缸的大负载应用。
？冲程长度： 冲程长度是决定活塞在气缸内最大移动距离的一个因素。当需要在特定距离内进行精确运动时，这一点至关重要。
速度和频率： 评估气缸的工作速度和循环频率。更高的速度可能需要气缸具备更快的响应速度，从而需要更坚固的设计。
环境因素： 运行环境是影响气缸选择的另一个重要因素。温度、湿度以及污染的可能性等因素都会影响气缸的运行。因此，您需要选择具有合适密封性和防护性能的气缸。
8）结论
好的！导向气缸是气动机械和自动化系统中运动应用中至关重要的部件，它发挥着关键作用（即同时实现精度、稳定性和可靠性）。
导向气缸通过最大限度地减少磨损和提高精度，有助于提升整体工业应用和流程的效率。因此，它们已成为当今制造业、自动化行业和流程中不可或缺的关键部件。
