什么是双作用气缸

在各行各业，精确可靠的运动控制对于自动化、机器人技术和制造流程至关重要。设备无法提供稳定可控的运动是常见的挑战，会导致效率低下和停机时间增加。

双效 气缸气动装置通过提供双向控制和力，为解决这一问题提供了一种切实可行的方案。这些气动装置通过在活塞两端施加气压来运行，从而实现平稳高效的双向运动。这一特性使其成为需要重复或精确运动的任务的理想选择，能够提高操作效率并减少频繁维护的需求。

什么是双作用气缸
双作用气缸（也称双杆气缸）是一种气动装置，可产生伸缩运动所需的力。其工作原理是通过交替向活塞两端施加气压，使活塞在气缸内往复运动。空气从一个端口进入使活塞伸出，从另一个端口进入使活塞缩回，从而实现双向运动。这使得双作用气缸用途广泛，适用于需要双向力的应用，例如开合机构或重复的升降运动。这些气缸常见于工业自动化以及其他需要精确控制运动的应用中。

双作用气缸的类型
标准作用气缸
标准双作用气缸是最常用的。 气动缸工业应用中的气缸。它们结构简单，压缩空气施加到活塞两侧，从而产生双向动力。这些气缸用途广泛，尺寸多样，适用于制造、包装和装配等应用。它们性能稳定可靠，运动控制精准，并可根据缸径和行程长度承受不同的负载。

无杆气缸
无杆气缸与标准气缸的区别在于，它没有从一端延伸出来的活塞杆。取而代之的是，气缸内部包含一个驱动负载沿缸体运动的机构。这种设计使得在空间有限的情况下，例如在标准活塞杆过长的情况下，无杆气缸仍能实现更长的行程。无杆气缸常用于对空间利用率和精确直线运动要求极高的自动化流程中，例如输送系统或物料搬运系统。

紧凑型气缸
紧凑型气缸专为空间受限的应用而设计。与标准型号相比，这类气缸总长度更短，但由于其高效的设计，仍能提供足够的推力。它们广泛应用于汽车制造和包装行业，这些行业需要在不影响功能的前提下尽可能缩小机械尺寸。紧凑型气缸之所以受欢迎，是因为它们能够安装在狭小的空间内，同时还能提供有效的运动控制。

伸缩气缸
伸缩式双作用油缸由多个依次伸出的缸套或套筒组成，其行程比单级油缸更长。这类油缸适用于需要长行程但空间受限的场合，因为空间限制会影响油缸的缩回长度。伸缩式油缸常用于起重机和升降机等重型设备，这些设备空间有限，但又需要较长的作业范围。

不同类型双作用气缸的比较

双作用气缸的关键部件

参考文献：利用 CFD 分析优化气动发动机气缸的进气口形状 – ResearchGate 上的 Scientific Figure。

活塞
活塞（图中的“D”）是双作用气缸内的中心运动部件，它将压缩空气能量转化为机械力。

角色： 活塞将内部腔室分隔成两个与气道相连的部分。压缩空气交替地施加到活塞的两侧，使其往复运动。这种运动产生各种工业任务所需的直线运动。

气缸
气缸筒（图中的“E”）是容纳活塞的主体，使活塞能够在有限的空间内平稳运动。

角色： 气缸筒为活塞运动提供密封光滑的内表面。它必须足够坚固，能够承受压缩空气的压力，同时确保活塞运动过程中摩擦力最小。气缸筒的质量直接影响气缸的耐用性和性能。

气缸盖
气缸盖（图中标记为“A”和“C”）位于气缸筒的两端，封闭内部空间。这些气缸盖上设有通气孔，允许空气进入和排出。

角色： 气缸盖密封气缸筒的两端，确保气缸内气压维持稳定。气缸盖上还设有必要的通气孔，允许压缩空气流入和流出气缸。气缸盖可能包含缓冲垫，用于吸收活塞到达行程末端时的冲击力。

杆
杆（图中的“F”）连接到活塞，并穿过其中一个气缸盖，将直线运动传递到气缸外部。

角色： 连杆将活塞的运动传递到外部负载。它通常由硬化钢制成，以抵抗磨损和腐蚀，确保长期耐用性。连杆的运动必须精确稳定，才能实现所需的运动控制。

海豹
气缸内各处均采用密封件，以防止漏气并确保内部组件平稳运行。

角色： 活塞、活塞杆和缸盖周围都装有密封件，以防止空气泄漏并维持气缸运行所需的压力。它们还有助于最大限度地减少运动部件之间的摩擦，从而提高气缸的效率和使用寿命。高质量的密封件对于保持性能稳定和降低故障风险至关重要。

双作用气缸的应用
制造业
双作用气缸因其双向作用力稳定，在制造业中得到广泛应用。它们在控制机械设备方面至关重要，例如在装配过程中对部件进行压制、夹紧和定位。其可靠性和精确的运动特性使其成为自动化生产线的理想选择。

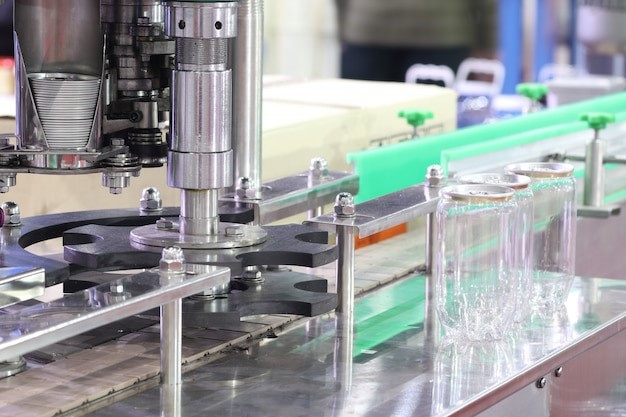

包装
在包装行业，双作用油缸对于处理诸如密封、切割和搬运产品等重复性任务至关重要。这些油缸控制包装设备的运动，确保产品始终如一地进行精确包装和密封。其双向作用力在快节奏的包装环境中尤为重要。

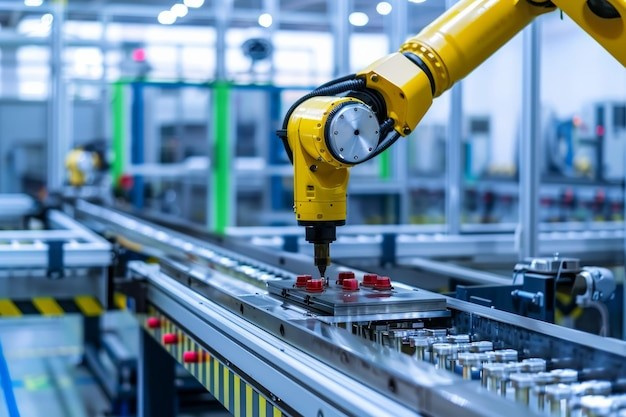

自动化
自动化系统高度依赖双作用油缸来精确执行复杂且重复性的任务。它们控制传送带、分拣产品或在自动化装配线上定位物料。这些油缸提供平稳、连续运动的能力对于提高自动化系统的效率至关重要。

机器人技术
双作用气缸广泛应用于机器人领域，用于移动机械臂、抓取工具或在操作过程中调整位置。其精确的伸缩能力使机器人能够在各个行业执行焊接、喷漆和物料搬运等任务，从而提高机器人操作的生产效率和精度。

物料搬运
双作用油缸是仓库和物流中提升、移动和定位重物的理想选择。这些油缸应用于动力升降机、输送机和其他物料运输设备。它们能够控制两个方向的运动，有助于提高货物在仓储和配送系统中的移动效率。

汽车行业
在汽车行业，双作用气缸用于焊接、组装和喷漆汽车零部件。这些气缸确保生产线上操作平稳精准，在需要持续施力以精确组装车辆部件的场合，它们能够提供稳定可靠的动力。

医疗设备
双作用油缸在需要精确控制运动的医疗设备中也发挥着重要作用，例如病床或升降机。它们能够提供平稳的运动控制，确保医疗设备的安全可靠运行。

农业
在农业机械中，双作用气缸控制着诸如调整犁铧、操作收割机或管理灌溉系统等功能。这些气缸有助于农机设备的精准高效运行，从而提高生产率并减少人工劳动。

双作用气缸的优点
双向控制和力
双作用气缸可提供双向控制和动力。这种双向功能使其运动范围更加灵活，非常适合需要正反向运动的任务，例如升降或开合。

效率提升
这些气缸利用压缩空气驱动双向运动，无需弹簧或其他机械装置。这提高了能源利用效率，确保气缸平稳运行，避免不必要的能量损失。

持续的力输出
双作用气缸在整个行程中可提供稳定的动力输出，因为气压可以均匀地施加在活塞两侧。这确保了其性能的可靠性，对于精度和均匀性要求的应用至关重要。

更长的冲程能力
由于没有复位弹簧，双作用油缸的行程比单作用油缸更长。这使得双作用油缸适用于需要在不影响作用力和控制力的前提下，实现更长作用距离的应用。

应用多样性
这些气缸适用于各种工业应用，从自动化和机器人技术到包装和制造。它们能够胜任各种任务，使其成为不同机械装置中的多功能部件。

耐久性
双作用油缸的设计注重耐用性，因为其双向运转能够更均匀地分散磨损，从而延长使用寿命，减少频繁维护和更换的需求。

增强自动化
双作用气缸能够提供精确且可重复的运动，从而提高自动化系统的生产效率。它们与自动化控制系统无缝协作的能力，使其成为专注于高速、重复性操作的行业不可或缺的工具。

双作用气缸与单作用气缸的比较

气缸

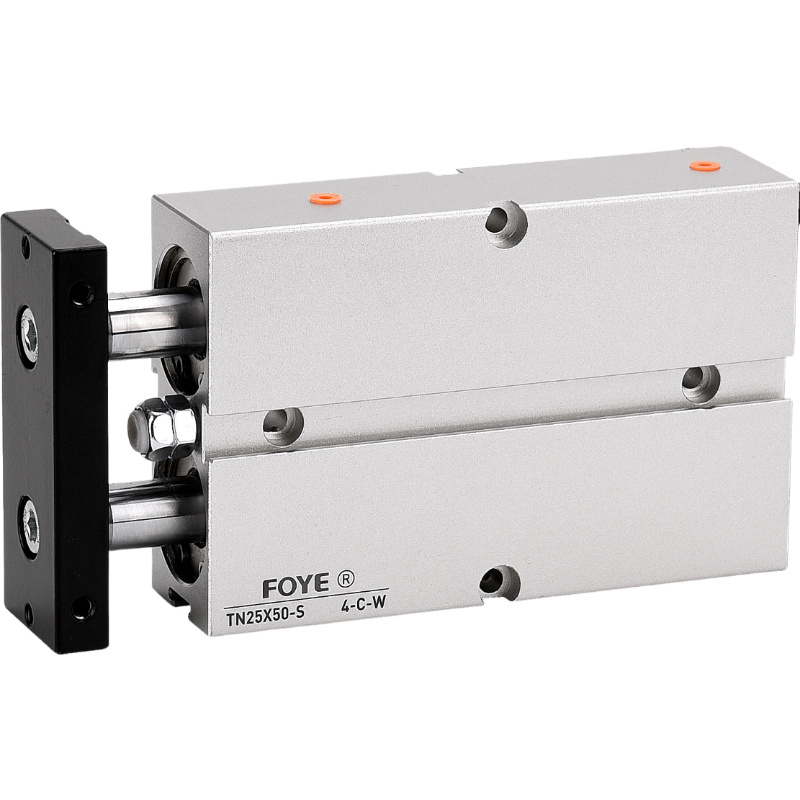

从 FOYE 购买合适的双作用气缸
FOYE的双作用气缸为各行业的自动化系统提供高效可靠的解决方案。FOYE以其在精密气动执行器、控制元件和气源处理单元方面的专业技术而闻名，这些产品都是工业自动化不可或缺的组成部分。其双作用气缸可提供稳定的双向力，是需要精确运动控制的应用的理想之选。凭借丰富的产品线，FOYE确保其产品（例如双作用气缸和气动夹具）能够满足包装、汽车和制造等行业的多样化需求。

最后想说的话
双作用气缸在现代工业系统中至关重要，可提供可靠高效的运动控制。其双向供能的特性使其用途广泛，适用于自动化、制造和机器人等行业的各种应用。从可靠的气动气缸供应商处选择合适的气缸，可确保在严苛环境下获得最佳性能和使用寿命。随着气动技术的进步，这些气缸不断提高生产效率并减少停机时间，使其成为工业自动化和控制系统中不可或缺的组件。

常见问题解答
双作用气缸是用来做什么的？
双作用气缸适用于需要双向运动的应用，例如制造、包装和自动化系统。

双作用气缸的工作原理是什么？
它交替地向活塞两侧施加气压，使活塞能够伸缩，从而产生双向力。

双作用气缸有哪些优点？
它们提供双向控制、更高的效率、稳定的力输出和更长的行程能力。

哪些行业使用双作用气缸？
它们广泛应用于机器人、汽车、食品包装、医疗设备和通用自动化领域。
