气动缸最佳安装指南
根据不同应用、环境条件和负载能力的需求，市面上生产了成百上千种气动工具。因此，如果您想了解如何选择最佳的气动工具，那么您需要了解以下信息。 气动缸 如果您需要了解项目的具体信息以及正确的安装方法，那么您来对地方了！
1）气缸上的数字能告诉我们安装方式吗？
制造 气缸支架符合 NFPA（美国国家流体动力协会）或 ISO（国际标准化组织）标准，便于在任何环境下安装和兼容。这些标准可以帮助您确定并选择适合您设备的正确安装方式。

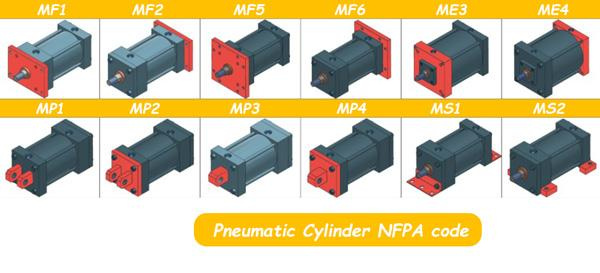

- NFPA安装规范
NFPA 使用字母和数字系统来描述气缸安装方式：
- 首字母：表示它是支架 (M) 还是配件 (A)。
- 第二封信：描述安装方式：
- B – 身体
E – 头部/帽
F – 法兰
P – 枢轴点
R – 螺纹鼻托
S – 脚/鞋钉
T – 耳轴
X – 螺柱/拉杆
- 数字表示同一种安装方式的不同版本或配置。
例如：MX1、MX2、MX3、MF1、MF2、MF5、MF6、ME3、ME4、MS3。
- 三字母代码
在某些情况下，你会看到一个由三个字母组成的代码，尤其是在双杆气缸配置中。如果气缸有两根杆，则代码中会多出一个字母 D。例如：
- MDF1：指带前法兰安装的双杆气缸。
了解这些范围和编码本身，就可以选择合适的安装支架，从而保证在不同的机器功能中都能适用且有效。
2）气缸的三种主要安装方式是什么？
就安装而言，无论应用场景如何，气缸主要有三种安装方向方式；
i) 固定中心线安装
ii) 固定式非中心线安装
iii) 枢轴式中心线安装
i) 固定中心线安装
“固定中心线安装最适合作用于气缸体内的直线力的应用，这种类型的稳定性也很好，尤其是在动力延伸冲程中。”

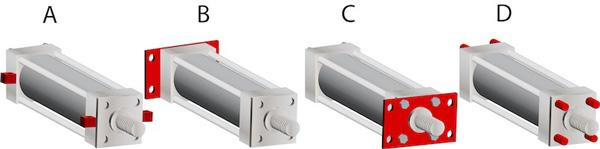

中心线安装方式主要有三种类型：凸耳式、法兰式和拉杆式。
- 中心线凸耳（A）： 位于缸盖和缸盖中点附近的两个矩形凸耳有助于将气缸固定在表面上。这种安装方式适用于直线力载荷应用。对于此类中心凸耳安装的气缸，在承受高冲击或高压的情况下，必须使用定位销进行紧固。
- 法兰（B 和 C）： 法兰分别根据拉力或推力载荷来容纳盖端（后）或管杆端（前）。
- 气缸拉杆（D）： 气缸拉杆式安装方式是指在气缸一端伸出拉杆，拉杆可固定到下部组件上进行连接。拉杆式气缸沿气缸纵轴传递推力或拉力，从而使安装螺栓能够承受拉力而不会产生剪切应力。此类气缸通常符合NFPA尺寸标准，便于气缸部件的互换。
法兰式安装座强度高、刚性好，但对错位的容忍度较低。相比之下，加长拉杆式安装座虽然牺牲了部分刚性，但其刚性允许一定的容错范围，从而有利于模块化安装。
使用固定中心线安装方式时，需要注意几个重要事项。例如，为避免在施加负载时出现错位或下垂，必须将油缸支架固定在刚性结构上，例如机架。研究表明，安装不当会导致油缸效率损失高达 20%，从而造成过早磨损。
以下是一些固定中心线安装方式适用的位置：
- 生产设备： 用于在传送带上快速输送各种物料。
- 自动化装配线： 这些对于工具的精确驱动和零件的组装非常有用。
- 机械臂驱动： 能够使机械臂精确、稳定地向外和向内伸展。
- 包装机械： 调节包装周期中的机械化开启和关闭。
- 物料搬运系统： 即使在搬运重物时也能启动升降机和闸门。
ii) 固定式非中心线安装
在非中心线固定式安装中，气缸推力方向与活塞杆轴线平行，但并不位于活塞杆的轴向上。这种安装方式几乎总是最容易实现的，并且在大多数情况下有利于维护、修理和更换。

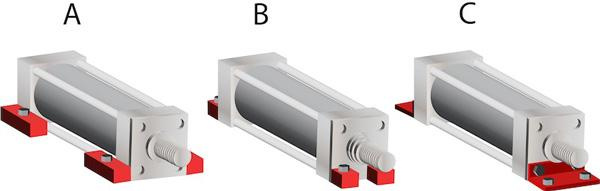

最常见的两种偏置安装方式是侧装式和底座式；
- 侧装式： （A）侧装式油缸通常以固定位置固定在表面上，并承受垂直于油缸轴线的载荷。系统运行时，安装表面必须承受安装螺栓和油缸施加的扭矩。
- 底座安装： （B 和 C）底座式安装方式可直接安装在气缸的前表面或后表面。对于短行程大缸径气缸而言，剪切应力会给底座式安装的气缸带来更大的问题，因为这可能导致气缸因剪切应力而发生错位。
必须找出推力线偏移的原因，因为它会导致弯曲载荷和安装螺栓上的额外力矩。随着时间的推移，这会导致螺栓松动或磨损。这种安装方式的公差不应过大，必须精确安装才能确保最佳的使用性能和安全性。负载应沿直线移动，不得有任何偏差，并且应为系统提供足够的导向和支撑，以防止水平和垂直运动。
刚性安装的油缸特别容易受到轴向差动的影响，即使完全缩回后，这种差动仍然保持高度稳定。统计数据显示，即使安装部件的对准误差很小，也会对安装螺栓的使用寿命造成严重影响，最高可达25%。
尽管事实如此，但在重型应用中，完全回缩时容忍少量但微不足道的角度错位是合理的，这将导致行程成比例增加。
以下是一些有效利用固定式非中心线安装方式的应用案例：
- 纺织品制造机械： 这种安装方式有利于缝纫机和切割机的正常运转，使更换部件变得简单方便。
- 传送带： 能够以较小的调整幅度处理传送带上和传送带上的物料。
- 食品加工机械： 它们为用于灌装或密封的线性运行机器提供必要的驱动力。
- 液压机： 允许进行充分的力量传递，而无需将重型作战精确地瞄准目标。
iii) 枢轴式中心线安装
另一种适用于负载轨迹呈曲线或可能出现错位情况的安装方式是枢轴式中心线安装。这种安装方式允许在一个或多个方向上改变气缸中心线或轴线的位置。

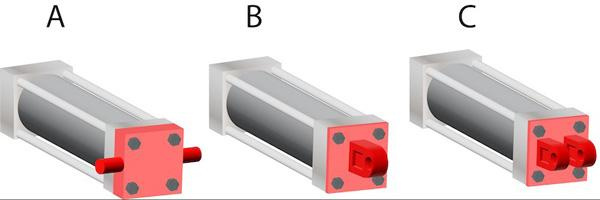

耳轴和U形夹是连接枢轴安装件最常用的两种方法。
- 耳轴（A）： 耳轴连接件可安装在端盖、杆端或中间位置，并可进行旋转。类似的运动也可以实现，但连接件并非U形夹，而是耳轴；实际上，耳轴连接件用于承受剪切应力，而非弯曲应力。应尽量减少耳轴销的耳轴环旋转，以避免对销施加过多的弯曲应力。
- 叉形接头（B 和 C）： 可通过螺栓和连接件将U型夹固定在气缸盖端。气缸驱动过程中，螺母固定U型夹时产生的剪切力将由U型夹内的螺栓承受。根据U型夹所安装的连接件的不同，可使用阴螺纹或阳螺纹连接件。
叉形夹持式安装非常经济，尤其适用于中小缸径气缸常见的短行程应用。另一方面，如果使用叉形夹持式会导致气缸长度过长，则耳轴式安装是理想之选。
中间耳轴式安装座最适合长行程或重型气缸，因为它应该位于最大推力的平衡点附近。安装位置不当甚至会降低效率达15%。
球形支架可提供 5 至 10 度的角度运动，应与润滑脂嘴一起使用。
最后，使用经认可的制造商支架和公差枢轴销，再次确认杆端连接件可以自由旋转，以确保杆端旋转连接件正常工作。这一细节将提高制造过程中枢轴式中心安装油缸的可靠性。
- 机械臂应用： 能够灵活地完成不同任务。
- 重型设备转向： 曲线运动应用于装载机或挖掘机的转向系统。
- 物料搬运系统： 除了上述功能外，这些系统还能帮助传送带即使在弯曲时也能正常运行。
- 工程机械： 辅助起重机和臂式升降机进行铰接运动。
- 自动导引车（AGV）： 这些对于在复杂情况下进行转向操作非常重要，有助于实现必要的旋转。
3）影响气缸安装的其他因素？
有许多环境和机械因素会影响气缸的安装方法、效率和使用寿命；
- 请考虑以下申请： 首先，您必须了解气动执行器的用途和应用要求。正确的应用考虑可以避免 80% 的安装故障。
- 气缸行程： 接下来要考虑的是行程是长还是短。行程过长会使安装座承受的压力增加25%，因此安装座必须足够坚固。
- 运动平面： 还需要明确运动方向——是直线、垂直还是弯曲。例如，垂直运动比水平运动会使支架承受的应力增加15%。
- 货物尺寸和状况： 此外，是否需要确定载荷是导向的还是非导向的？特别是，导向载荷可减少30%的磨损。
- 活塞杆活塞强度： 同样，您可能还需要检查柱的强度是否与其要承受的荷载相匹配。如果不匹配，失效风险将增加20%。
- 安装空间： 在空间有限的情况下，您可能需要寻找紧凑型支架，因为某些设计可能需要此类支架。事实上，70% 的空间受限设计最终都会采用专用的紧凑型支架。
- 安装材料： 此外，在极端条件下安装时，必须考虑使用防腐蚀材料。使用这些材料可将支架的使用寿命延长 50%。
- 工作压力： 在使用高压液压系统时，还必须考虑压力额定值。25%的高压故障是由于超过这些限制值造成的。
- 压力不断增加： 此外，错误的安装方式会使故障风险增加40%。正确的安装方式可以减少剪切应力和弯曲应力。
- 最佳缓冲性能： 最后，务必确保缓冲垫已正确安装到位，符合要求。缓冲垫错位会导致气缸寿命缩短20%。
➔ 额外提示：务必采取以下预防措施
在操作气缸时，请采取以下预防措施：
尽量减少侧向载荷： 确保组件安装和对准到位；使用对准连接器避免侧向载荷。
润滑轴承： 按照制造商的建议涂抹轴承滑动润滑剂。
为避免负载过重使用滚柱导轨或滑块来支撑负载，而不是将其直接连接到活塞杆上。
尽量减少弯矩： 对于长行程和高剪切重量，将杆端悬挂在滚轮轨道上，并使用外部轴承或导向装置来减少侧向载荷。
确保正确对齐： 使用对准/模具组连接器可以解决最小的对准问题。
正确调节空气： 制造商指导的清洁干燥空气可防止污染，因此使用干燥过滤的压缩空气至关重要。
提供额外支持： 对于长行程气缸，应使用中间支架或额外支撑，以避免下垂和损坏。
扭矩规格： 应将所需的扭矩施加到螺纹部件上，并使其紧贴螺纹肩部，以限制弯曲应力并防止疲劳失效。
即使在使用气瓶之前，也最好检查整个系统。此外，还必须持续检查气瓶的运行情况，查看其是否活动自如，以及活塞杆的晃动幅度是否过大。您可以使用软管和吹气枪来测试气瓶的性能，检查其方向是否正确，以及是否能在最小压力下运行。请务必遵循制造商的说明，并执行所有必要的测试程序来检查气瓶。
➔ 结论
希望阅读本文后，您对如何解读气缸上的代码有了基本的了解，并能据此掌握安装步骤。如果您正在为您的工业或小型项目寻找气缸，福业公司可以为您提供一站式解决方案。我们生产各种尺寸、适用于不同环境条件的气缸。
