如何测量气缸缸径

测量标准件的孔径 气缸 对于依赖精密气动系统的行业而言，孔径测量不准确可能是一个挑战。孔径测量不准确通常会导致效率低下、性能下降，甚至造成代价高昂的系统故障。这在需要精确计算力和压力的应用中尤为关键。

解决方案在于理解并应用精确测量孔径的工具和技术。通过遵循系统化的方法，各行业可以确保…… 气动缸中国内部功能发挥到极致，满足运营需求。

本文清晰地阐述了测量孔径尺寸的方法，解释了其重要性并概述了实用方法。它将帮助您提高测量精度，避免常见错误，并确保气动系统性能可靠。

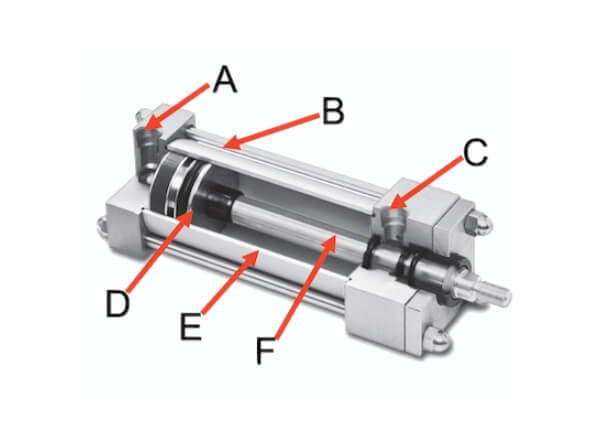

气缸的缸径是多少？
气缸缸径是指活塞运动的气缸内部直径。它对决定气缸的输出力至关重要，因为缸径直接影响作用在活塞上的压力。

在缸内性能方面，较大的缸径会产生更大的动力，使其成为重型作业的理想选择，而较小的缸径则适合精密和轻型操作。

例如，制造业中的大缸径气缸用于物料提升，而小缸径气缸则用于控制精细的装配任务。

具体应用取决于选择合适的孔径来满足力和速度要求。了解孔径尺寸可确保最佳性能，从而提高气动系统的效率和可靠性。

标准孔径范围

• 孔径范围定义： 气缸的缸径尺寸通常从很小的直径（例如 10 毫米）到很大的直径（超过 320 毫米）不等。这些尺寸范围满足各种应用需求，从轻型操作到重型工业任务。
• 标准孔径面积公式： 计算缸径面积的公式为 A=F/P，其中 A 为横截面积，F 为所需力，P 为工作压力。该公式有助于根据特定的力需求确定气缸尺寸。
• 实际应用： 较小的孔径用于机器人和小装配等精密任务，而较大的孔径对于需要较大力的应用至关重要，例如物料搬运或液压系统。
• 在系统设计中的作用： 精确计算缸径可确保气缸在提供必要动力的同时，避免系统过载。这可以防止效率低下，并延长气动装置的使用寿命。

为什么精确的缸径尺寸至关重要
精确测量孔径对于确保气动系统的最佳性能至关重要。尺寸选择不当会导致力不足或压力过大，从而造成效率低下甚至设备损坏。

合理的缸径计算能够确保气缸为特定任务提供所需的压力。它通过防止过度使用气压来最大限度地减少能量浪费，从而降低运行成本。

在安全至关重要的应用中，精确的孔径尺寸可确保可靠的性能，避免可能中断流程或导致事故的故障。

此外，精确的测量能够提高组件间的兼容性，从而带来更平稳的运行和更长的设备使用寿命。这凸显了精确的孔径尺寸对于维持高效安全系统的重要性。

测量孔径的工具

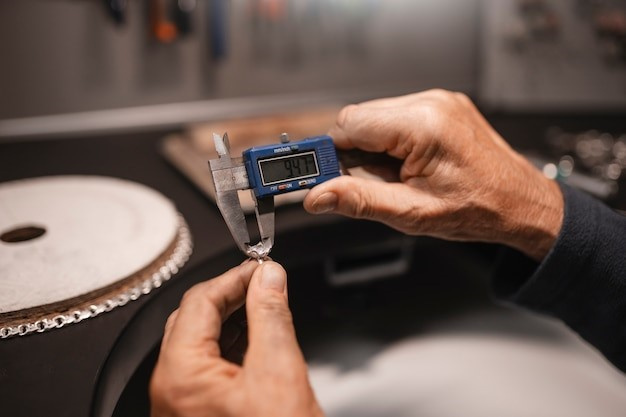

• 数字卡尺： 数字卡尺非常适合测量较小孔径，能够快速准确地测量内径。它们易于使用，并在数字屏幕上显示精确读数。
• 内径规： 内径规通过测量多个点来测量较大孔径的内径。它们通过检测孔径中的任何不规则之处来确保测量精度。
• 伸缩式量规： 这些量规插入孔中并膨胀以适应孔径。然后使用千分尺测量尺寸，以获得精确结果。
• 千分尺： 千分尺以其高精度而闻名，通常与伸缩量规配合使用来测量孔径。它们适用于精细测量，尤其适用于公差要求严格的场合。
• 组合使用： 使用多种工具，例如用数显卡尺进行初步检查，用内径规进行详细测量，可以确保可靠性。选择合适的工具取决于孔径大小和所需的精度。

孔径测量工具

如何测量气缸缸径
方法一：使用数显卡尺（适用于较小孔径）
数字卡尺适用于测量较小的孔径。首先打开卡尺钳口并将其插入孔中。确保卡尺与孔轴线垂直，以获得准确的读数。

轻轻合上钳口，直至其接触缸壁。为保证测量精度，请勿施加过大压力。测量结果将显示在数字屏幕上，即缸体的内径。此方法快速便捷，尤其适用于需要高精度测量的小型圆柱体。

方法二：使用内径规（适用于较大内径）
内径规更适用于较大缸径的测量。将内径规插入气缸，调整位置，使测量头位于缸径中点。调整内径规，使测量臂展开，直至与缸壁均匀接触。

使用千分表测量孔径。沿孔径方向多点读取读数，以识别任何异常情况，例如磨损或变形。此方法对于较大孔径可提供可靠的测量结果，确保孔径均匀性。

方法三：使用伸缩量规和千分尺
伸缩式量规与千分尺配合使用，可用于精确测量孔径。首先将伸缩式量规插入孔中，并伸展其臂直至接触孔壁。小心地将量规锁定在该位置，以保持测量精度。

在不改变其设置的情况下取下量规，然后用千分尺测量展开臂的长度。千分尺可提供孔内径的最终读数。此方法尤其适用于获得高精度结果，常用于精细检测。

每种方法都适用于特定的应用和缸径。选择合适的工具和方法可确保测量精度，从而提高气缸性能和系统可靠性。

孔径测量方法

关于孔径测量的其他技巧

• 确保表面清洁： 测量前，请清洁气缸内壁，去除污垢、油渍或碎屑。污染物会影响测量精度。
• 校准工具： 定期校准游标卡尺、内径规和千分尺等测量工具，以保持精度。校准可确保读数的一致性和可靠性。
• 多点测量： 沿缸筒的不同位置进行测量，例如顶部、中部和底部。这有助于识别气缸的异常或磨损情况。
• 避免使用过大的力量： 使用工具时请轻柔施力，以防止测量误差。用力过猛会导致读数不准确，并损坏工具。
• 使用正确的方法： 确保工具与孔轴线正确对齐。未对齐会导致尺寸不准确和测量结果不可靠。
• 记录读数： 记录所有测量数据，以便日后参考和比较。持续记录有助于追踪磨损或随时间发生的变化。

最后想说的话
测量气缸缸径对于确保系统高效可靠运行至关重要。精确测量可以避免力计算错误和系统效率低下等问题，这些问题可能导致运行中断。

通过使用合适的工具并遵循正确的操作方法，各行业可以保持气缸的最佳功能状态。诸如使用数显卡尺、内径规和伸缩式量规等方法，可以针对不同的内径尺寸提供精确的测量结果。

实施最佳实践，例如清洁表面和校准工具，可以提高测量精度。定期监测孔径也有助于发现磨损并制定维护计划。

理解并应用这些步骤，并从可靠的气动气缸供应商处购买气缸，可以确保气动系统的寿命和有效性，从而支持各种应用中的持续高效运行。

常问问题
测量气缸内径需要用到哪些工具？
数字卡尺、内径规、伸缩规和千分尺是常用的精确测量孔径的工具。每种工具都适用于特定的孔径范围和精度要求。

为什么气缸的缸径尺寸很重要？
气缸缸径决定其输出力。精确测量缸径可确保最佳性能、适当的力输出和系统效率。

测量孔径尺寸时常见的错误有哪些？
常见错误包括使用未经校准的工具、施加过大的力、工具未对准以及在受污染的表面上进行测量，所有这些都可能导致不准确的结果。

如何确保孔径测量准确？
为确保准确度，请使用校准工具，测量前清洁孔表面，在不同点进行多次读数，并在测量过程中遵循正确的对准技术。
