不同类型的气动电磁阀

气动电磁阀是当今工业自动化领域默默奉献的无名英雄。许多行业，包括机器、工具和机器人，都需要大量的气动执行器。这些阀门通过控制气流速率、压力和方向，帮助维持气动自动化系统的运行效率。

然而，针对特定用途设计了各种类型的阀门。只要应用了阀门，就可以通过使用不同类型的 2/2 甚至 5/2 阀门来增强应用效果，从而提高性能并降低运行成本。让我们一起来了解一下气动电磁阀的定义、类型、工作原理等等。请继续阅读！

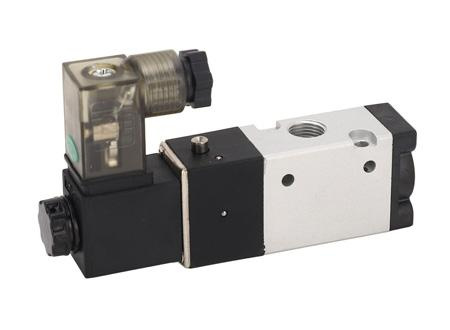

图1 电磁阀

1）什么是气动电磁阀？
“气动电磁阀用于气动系统中，以打开和关闭气流或压缩气体系统。”

这些阀门的工作原理类似于开关，通过电源或电磁线圈施加电流即可打开阀门。电磁线圈通电后会产生磁场，磁场驱动内部柱塞上下运动，从而控制空气通过阀门的通断。

易于使用且性能可靠的气动电磁阀广泛应用于制造业、汽车业乃至医疗保健等众多行业。它们对于控制气动设备、工具和机器在气压和气流方向控制方面至关重要。此外，它们也是生产线上的机械臂和精密医疗设备的重要组成部分。

图2 空气电磁阀

这些阀门可以是二通、三通或五通等类型（详见后续章节），具体类型取决于应用。每种配置决定了阀门的开启和关闭方式，从而引导气流完成其各自的功能。这些阀门尺寸小、响应速度快、稳定性高，因此适用于多种应用。

2）气动电磁阀的工作原理是什么？
气动电磁阀的工作原理比较复杂，需要仔细研究才能理解。让我们把整个过程分解成几个简单的步骤；

步骤 1） 当电磁阀片未通电（即未充电）时，柱塞会保持在自然位置。根据阀门设计，这可能意味着打开或阻止流体通道。

步骤 2） 一旦螺线管接通电源，线圈就会产生磁力。

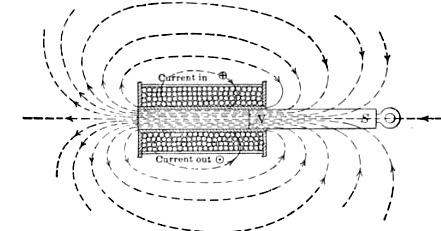

图3 磁场生成

步骤 3） 根据阀门的结构，这种运动可以是柱塞向上或向下移动。

步骤 4）空气从端口进入阀门，并通过专为气动执行器设计的容器输送。 气缸或其他系统组件。

步骤 5） 即使切断电源，线圈也不再通电，因此磁场消失。线圈处于空载状态；腔体内的空气也被切断。这种简单的开关特性使得气动电磁阀能够拥有极高的精度和速度。

3）气动电磁阀有哪些类型？
气动电磁阀根据其端口配置和各种工作原理可分为不同类型，从而在气动系统中实现不同的功能。以下是深入探讨：

i) 2/2 电磁阀（双向，两位）
2/2 型电磁阀有两个端口，一个入口和一个出口，只有两个工作位置：通或断。这类阀可以称为方向控制阀，因为它们可以控制气流的通断。它们适用于简单的功能，例如控制气源中工具或工艺的开关。

ii) 3/2 电磁阀（三通二位）
这些阀门有三个端口，功能类似于交流发电机，其中一个端口用于供气，另一个端口用于排气。一个端口连接到供气口，一个端口连接到执行器，第三个端口用于排气。它们最适合单作用气缸或单向运动的执行器。这些装置可以轻松完成诸如夹紧或释放之类的简单任务。

iii) 4/2 电磁阀
4/2 型电磁阀共有四个接口：两个连接执行器，一个吸入气源，一个排出气源。这些阀门负责向两个执行器连杆中的一个提供压缩空气，并切断另一个连杆。通常，这些阀门与双作用气缸配合使用，用于机器人和输送系统等行业的双向运动。

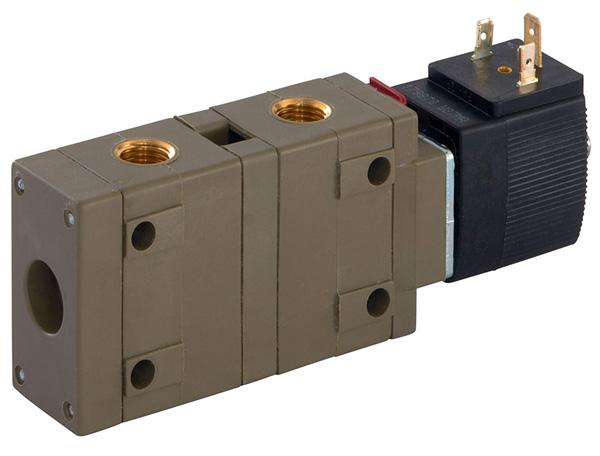

图4 4/2系列阀

iv) 5/2 电磁阀
这些阀门与 4/2 阀门非常相似，但它们多了一个排气口。这个额外的排气口有助于改善气流分配，从而提高效率和性能。它们在需要更快或更精确控制排气的系统中非常有用。这些阀门尤其适用于操作复杂的双作用执行器。

五）隔膜式直通电磁阀
直动式阀门不依赖于系统压力。电磁阀通过电磁感应直接控制阀门的开启或关闭，这正是我们所需要的。这种设计适用于大多数低压系统，或者需要快速响应的应用。此类阀门通常尺寸较小，可靠性高，适用于小型气动系统。

六）先导式电磁阀
先导阀（也称先导式阀）利用系统的气动动力来减轻电磁阀的工作负荷，从而提高其效率。它们在高流量或高压应用中非常有效，因为它们能够在高空气流量下保持高效运行。

七）比例电磁阀
比例阀通过改变阀门位置的程度来控制特定参数。与开关阀不同，比例阀虽然也能切换，但可以调节空气流量或压力。这种特性使其适用于需要精细控制的应用，例如医疗或精密制造机械。

这里有一个重要的问题需要和您讨论：FoyeAuto 提供一系列气动电磁阀和机械螺钉：

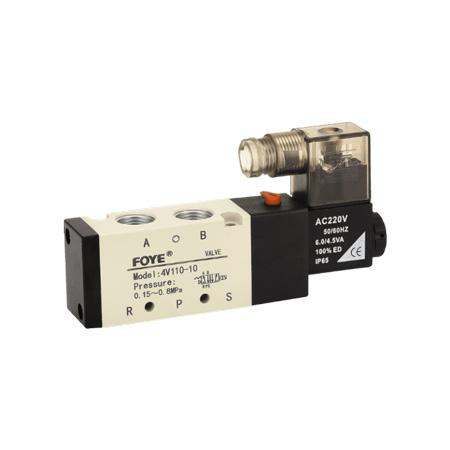

• 4V100系列电磁阀：尺寸小巧，适用于轻型应用。采用内先导式工作模式。可用于二位或三位应用。是小型气动系统的理想选择。

图5 4V100系列

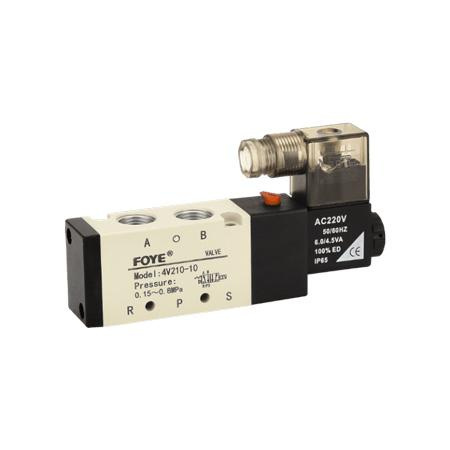

• 4V200系列电磁阀：提供五通二位和五通三位两种规格。有效工作压力约为0.15–0.8兆帕，最大耐压1.2兆帕。该系列电磁阀采用铝合金材质，工作温度范围为-20至70摄氏度。电压可选交流或直流。

图6 4V200系列

• 4V300系列电磁阀：采用滑动柱结构取代扁平弹簧，提高了疲劳寿命，并增强了密封性和响应速度。该装置可实现三位阀的功能，并具有记忆功能。此外，该装置还具有宽电压范围和免润滑运行的特点。该装置适用于精确控制流量，通常用于工业应用。

图7 4V300系列

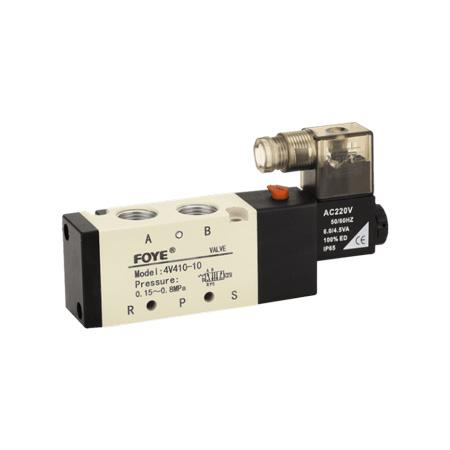

• 4V400系列电磁阀：该系列产品采用大容量阀门，适用于要求更高的应用。该系列产品可在宽广的压力范围和极端温度条件下工作。由于配备了开关等功能，可进行一些手动操作，因此维护简便。

图8 4V400系列

然而，由于其坚固耐用的设计和可互换的部件，这些设备广泛应用于制造、自动化和包装行业。您可以在FoyeAuto产品目录中找到更全面的特性介绍和选型帮助。

4）如何选择合适的电磁气动阀？
选择合适的电磁阀以提高工作系统效率时，需要考虑诸多因素。其中一些关键步骤包括：

请考虑以下应用： 需要哪种类型的阀门？是驱动单作用气缸、双作用气缸的气动控制阀，还是能够控制压力或流量的阀门？

端口配置： 请指明合适的端口配置，例如 2/2、3/2、4/2 或 5/2。这将取决于系统所需的空气供应口、执行器口和排气口的数量。

工作压力和流量： 检查阀门是否能够承受系统的工作压力和流量。

驱动类型： 根据系统中的压力水平和响应时间要求，选择直动式阀或先导式阀的阀门类型。

材料兼容性： 选择适合工作条件和工作介质（空气、气体或液体）的材料。在极端条件下，应采用耐腐蚀材料。

5）结论
当今的工业自动化系统中，种类繁多的气动电磁阀能够实现精确的气流和压力控制，这是不争的事实。这些阀门包括所有类型的 2/2、3/2、4/2 和 5/2 阀，福业的特种系列以及其他各种类型。

此类系统可用的阀门种类也十分丰富。所有这些类型的阀门都为企业提供了选择最佳阀门的机会，从而根据应用需求提高系统的效率、可靠性和性能。
