C型（自鎖式）快速連接不銹鋼接頭

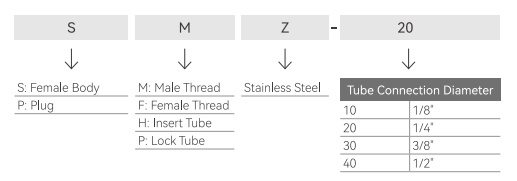

成品訂單代碼
技術參數
| 所用液體 | 潔淨空氣；液體使用請諮詢技術部門。 |
| 壓力阻力 | 1.32兆帕（1.35公斤力/平方公分） |
| 最大工作壓力 | 0~0.9兆帕（0~9.2公斤力/平方公分） |
| 環境溫度和流體溫度 | -5~60℃ |
| 適用軟管 | PU軟管 |
| 材料 | 鋅合金 |

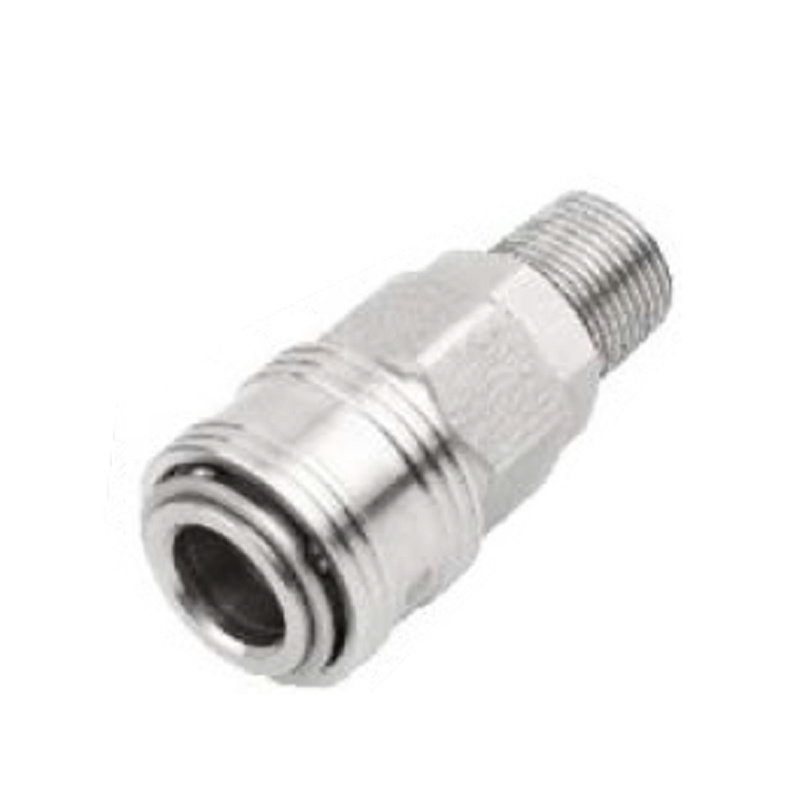

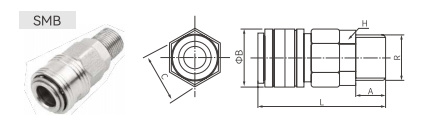

| 模型 | 拉 | 一個 | ΦB | C | L | H |
| SMB-10 | PT1/8 | 9 | 26 | 22 | 53 | 19 |
| SMB-20 | PT1/4 | 11 | 26 | 22 | 55 | 19 |
| SMB-30 | PT3/8 | 14 | 26 | 22 | 58 | 19 |
| SMB-40 | PT1/2 | 14 | 26 | 22 | 57 | 21 |

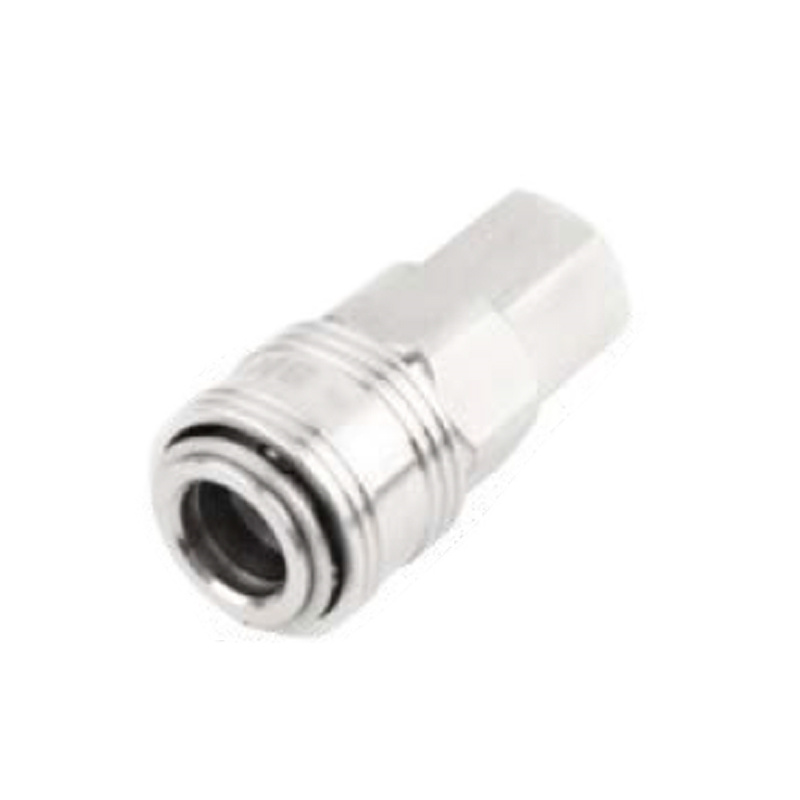

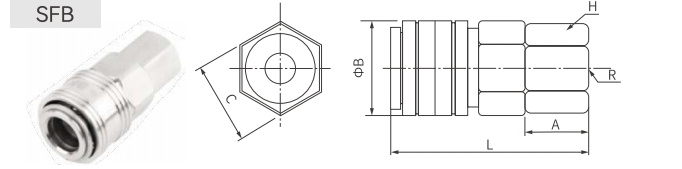

| 模型 | 一個 | ΦB | C | L | 拉 | H |
| SFB-10 | 18 | 26 | 22 | 54 | G1/8 | 14 |
| SFB-20 | 20 | 26 | 22 | 56 | G1/4 | 19 |
| SFB-30 | 20 | 26 | 22 | 56 | G3/8 | 21 |
| SFB-40 | 21 | 26 | 22 | 57 | G1/2 | 24 |

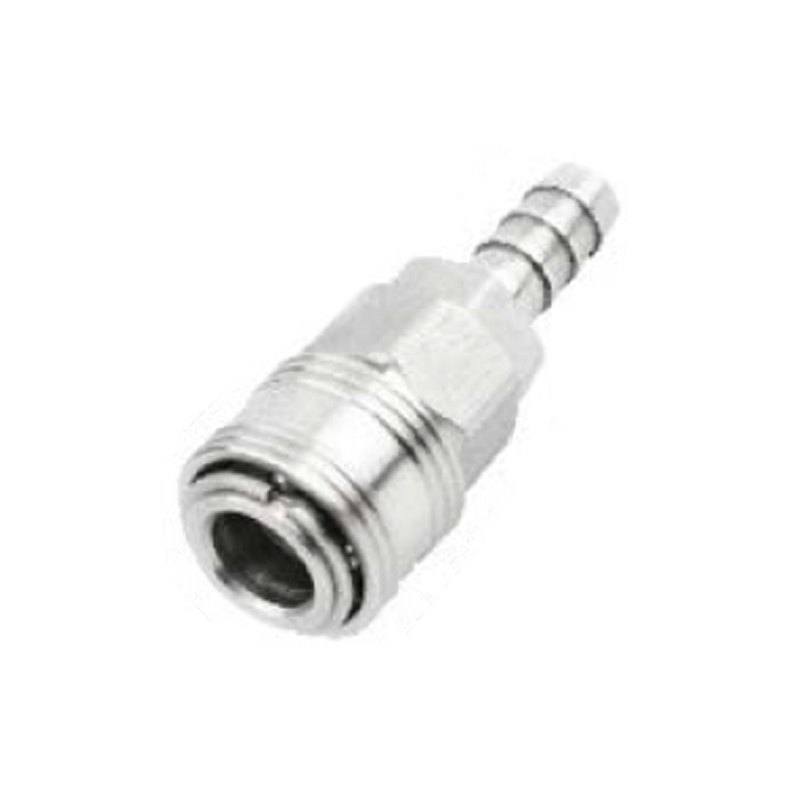

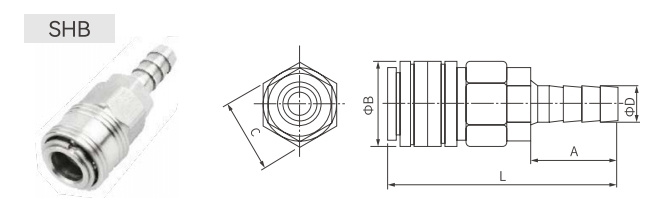

| 模型 | 插入管內徑 | 一個 | ΦB | C | L |
| SHB-10 | 7 | 22.2 | 25.5 | 22 | 65.9 |
| SHB-20 | 9.2 | 23.3 | 25.5 | 22 | 67 |
| SHB-30 | 11 | 25.4 | 25.5 | 22 | 69.2 |
| SHB-40 | 13.5 | 25.5 | 25.5 | 22 | 69.3 |

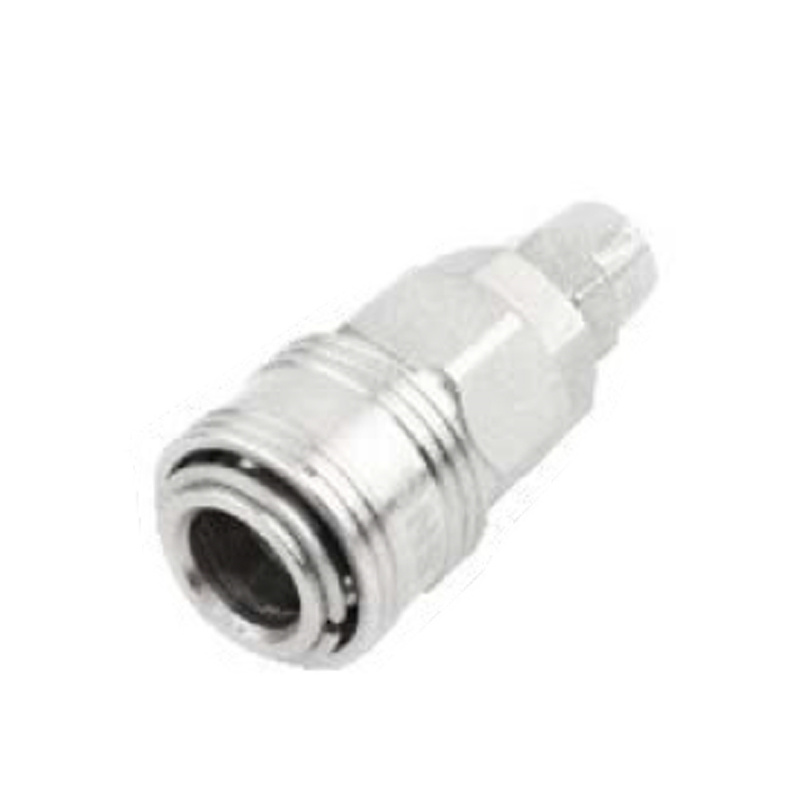

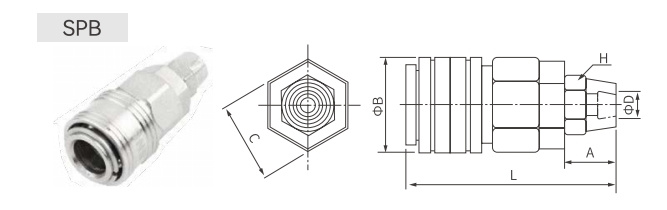

| 模型 | ΦD | H | ΦB | 一個 | L | C |
| SPB-10 | 6 | 14 | 26 | 14 | 58 | 22 |
| SPB-20 | 8 | 14 | 26 | 14 | 58.5 | 22 |
| SPB-30 | 10 | 15 | 26 | 15 | 60.5 | 22 |
| SPB-40 | 12 | 19 | 26 | 19 | 62.5 | 22 |

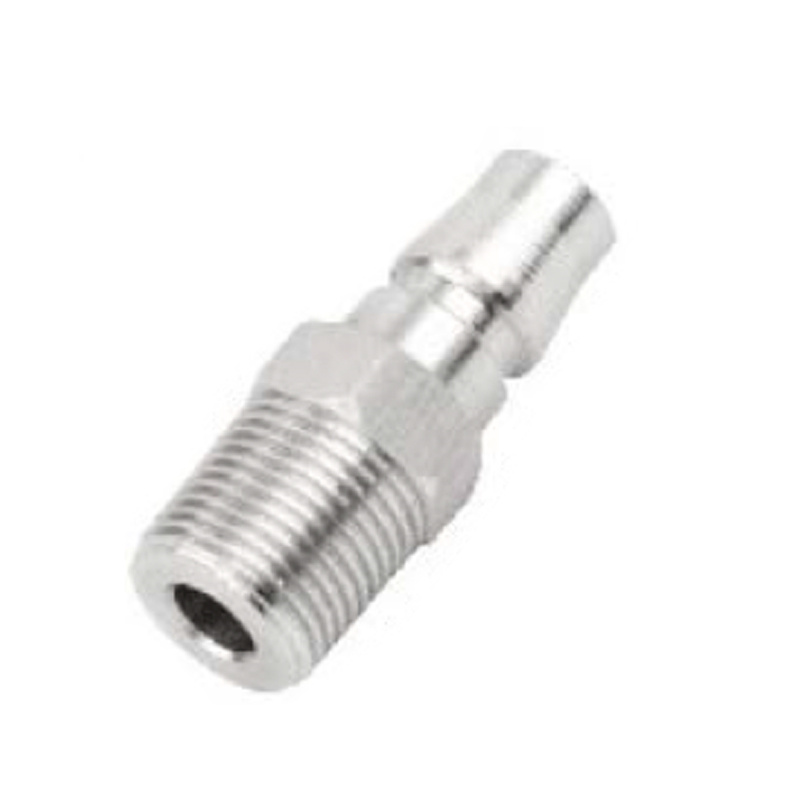

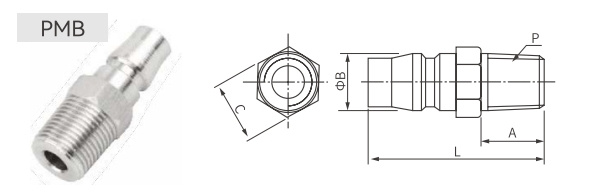

| 模型 | P | 一個 | ΦB | C | L |
| PMB-10 | PT1/8 | 8.7 | 12.9 | 14 | 34 |
| PMB-20 | PT1/4 | 13.5 | 12.9 | 14 | 40 |
| PMB-30 | PT3/8 | 15 | 12.9 | 19 | 42 |
| PMB-40 | PT1/2 | 15 | 12.9 | 21 | 42 |

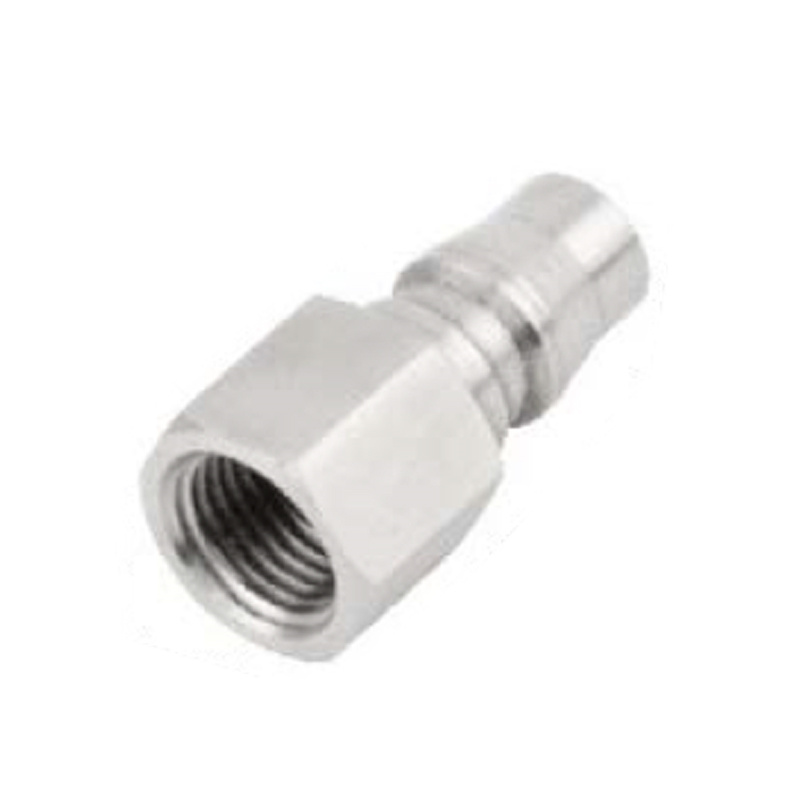

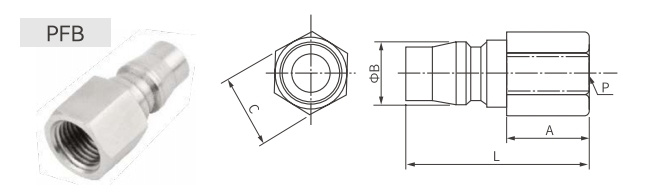

| 模型 | P | 一個 | ΦB | C | L |
| PFB-10 | G1/8 | 15 | 12.9 | 17 | 35 |
| PFB-20 | G1/4 | 16 | 12.9 | 17 | 36 |
| PFB-30 | G3/8 | 17 | 12.9 | 21 | 37 |
| PFB-40 | G1/2 | 18 | 12.9 | 24 | 38 |

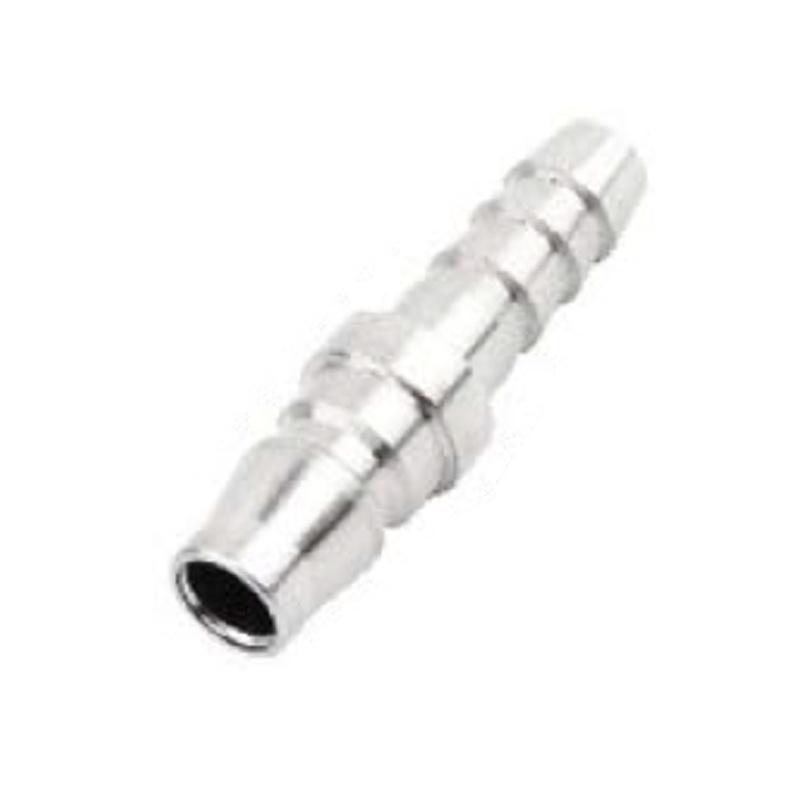

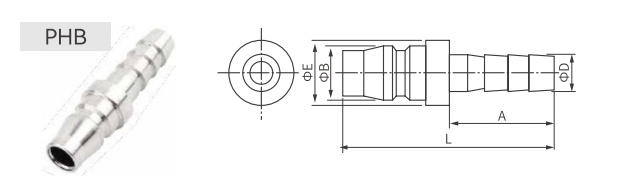

| 模型 | 插入管內徑 | 一個 | ΦB | ΦE | L |
| PHB-10 | 7.2 | 23 | 12.9 | 16 | 47.5 |
| PHB-20 | 9 | 26 | 12.9 | 16 | 51 |
| PHB-30 | 11 | 26 | 12.9 | 16 | 51 |
| PHB-40 | 13.2 | 27 | 12.9 | 16 | 52 |

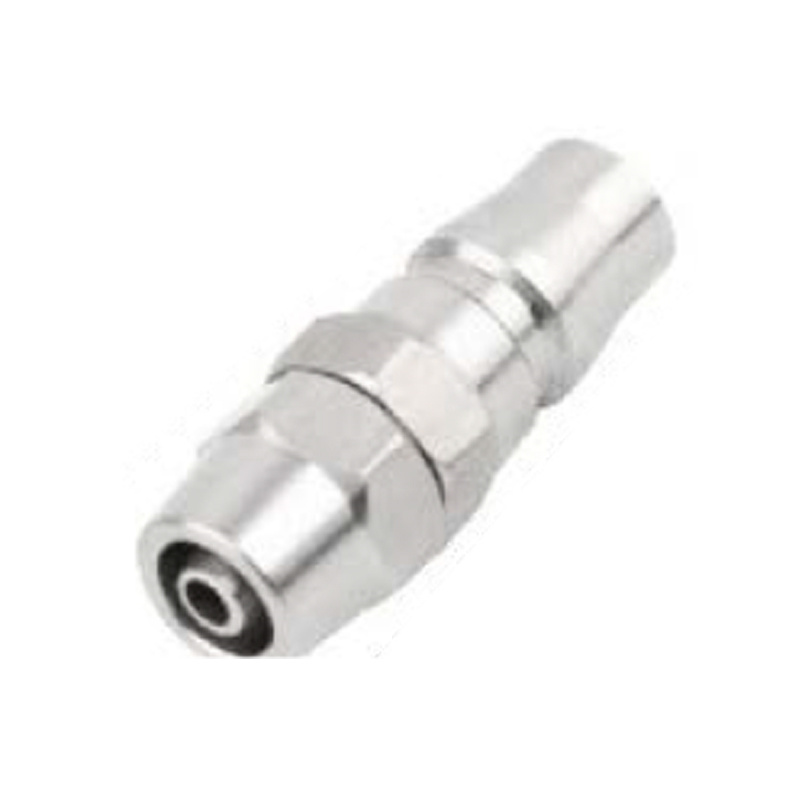

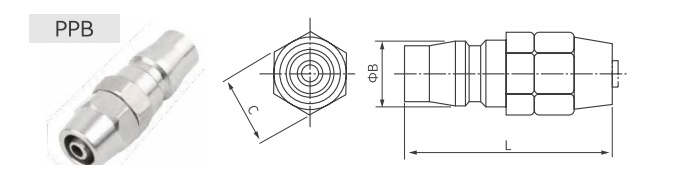

| 模型 | 管子插入直徑 | ΦB | C | L |
| PPB-10 | 6 | 12.9 | 14 | 41 |
| PPB-20 | 8 | 12.9 | 14 | 41 |
| PPB-30 | 10 | 12.9 | 15 | 43 |
| PPB-40 | 12 | 12.9 | 19 | 46.5 |
