C型快速連接接頭（自鎖式）

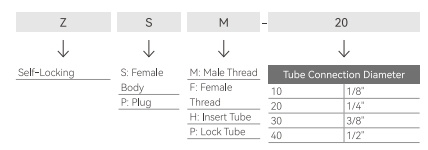

成品訂單代碼
技術參數
| 所用液體 | 潔淨空氣；液體使用請諮詢技術部門。 |
| 壓力阻力 | 1.32兆帕（1.35公斤力/平方公分） |
| 最大工作壓力 | 0~0.9兆帕（0~9.2公斤力/平方公分） |
| 環境溫度和流體溫度 | -5~60℃ |
| 適用軟管 | PU軟管 |
| 材料 | 鋅合金 |

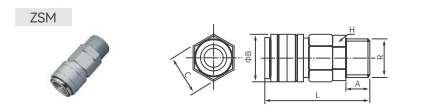

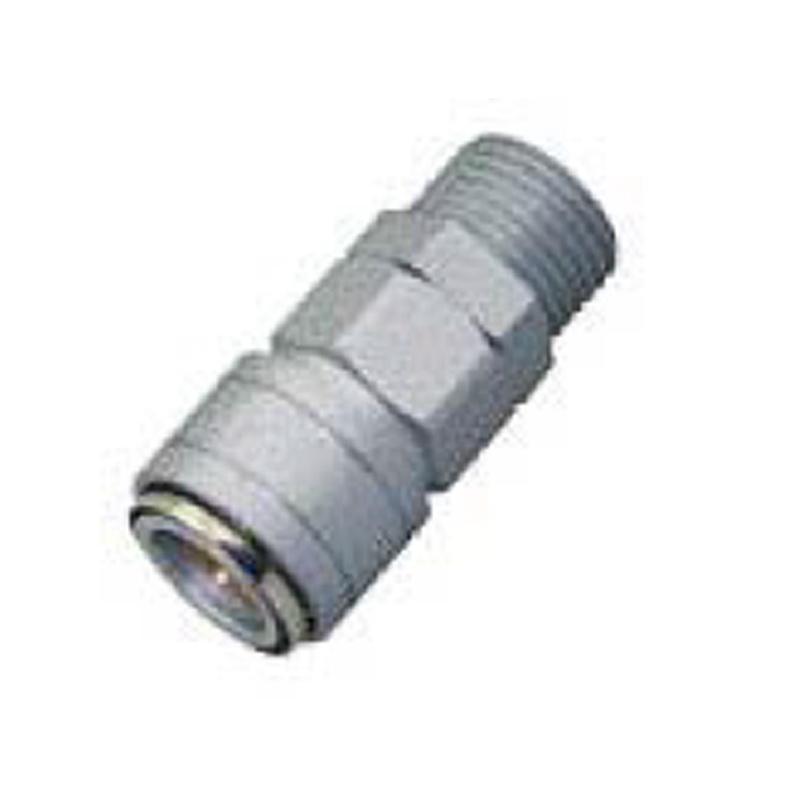

| 模型 | 拉 | 一個 | ΦB | C | L | H |
| ZSM-10 | PT1/8 | 9 | 26 | 22 | 53 | 19 |
| ZSM-20 | PT1/4 | 11 | 26 | 22 | 55 | 19 |
| ZSM-30 | PT3/8 | 14 | 26 | 22 | 58 | 19 |
| ZSM-40 | PT1/2 | 14 | 26 | 22 | 57 | 21 |

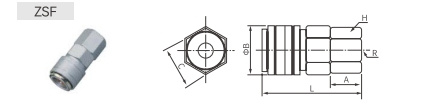

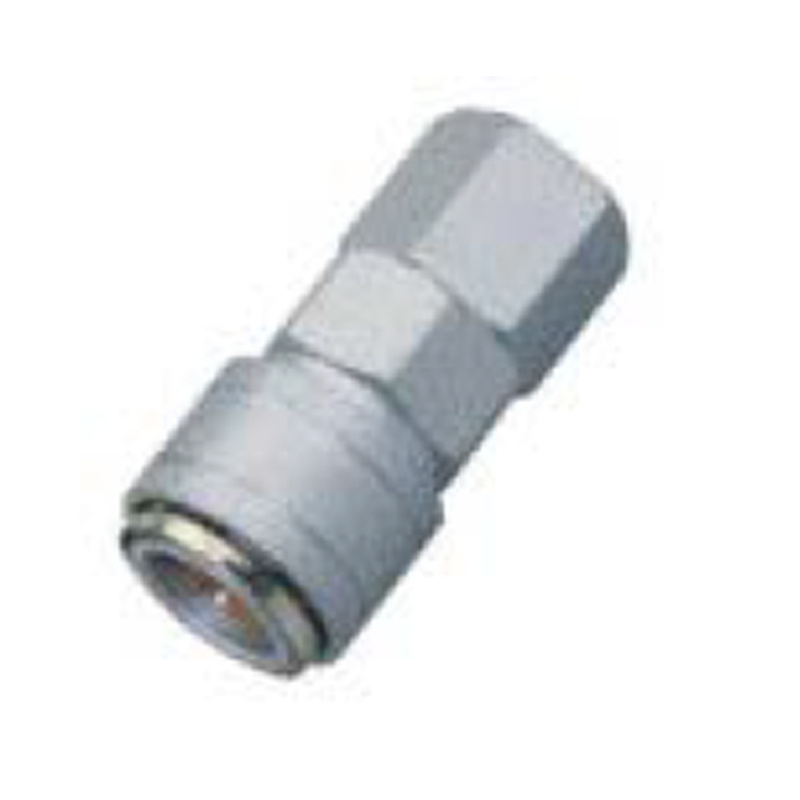

| 模型 | 一個 | ΦB | C | L | 拉 | H |
| ZSF-10 | 18 | 26 | 22 | 54 | G1/8 | 14 |
| ZSF-20 | 20 | 26 | 22 | 56 | G1/4 | 19 |
| ZSF-30 | 20 | 26 | 22 | 56 | G3/8 | 21 |
| ZSF-40 | 21 | 26 | 22 | 57 | G1/2 | 24 |

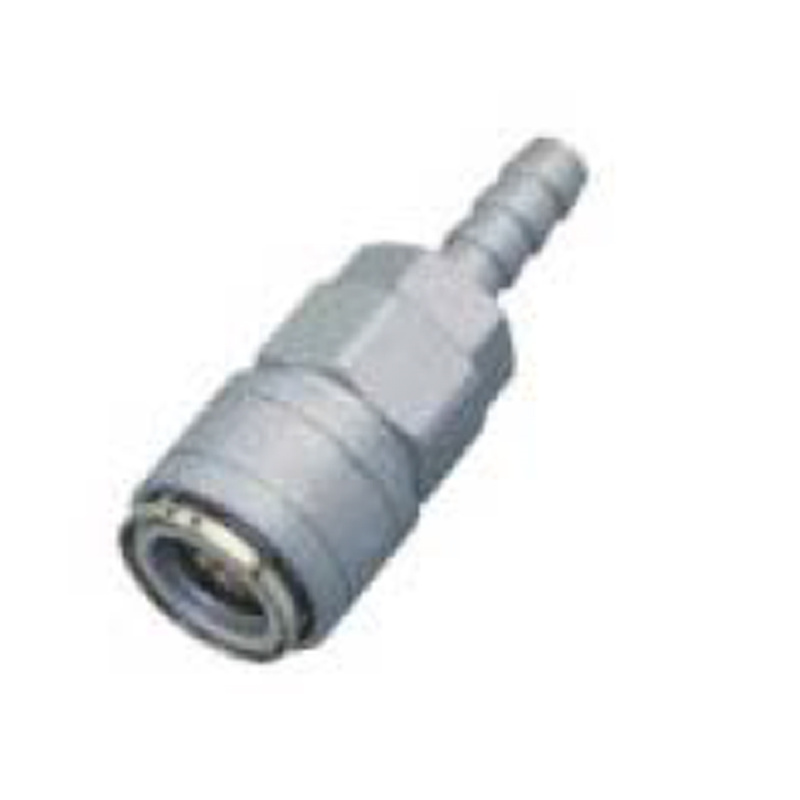

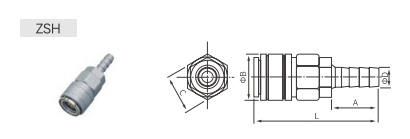

| 模型 | 插入管內徑 | 一個 | ΦB | C | L |
| ZSH-10 | 7 | 22.2 | 25.5 | 22 | 65.9 |
| ZSH-20 | 9.2 | 23.3 | 25.5 | 22 | 67 |
| ZSH-30 | 11 | 25.4 | 25.5 | 22 | 69.2 |
| ZSH-40 | 13.5 | 25.5 | 25.5 | 22 | 69.3 |

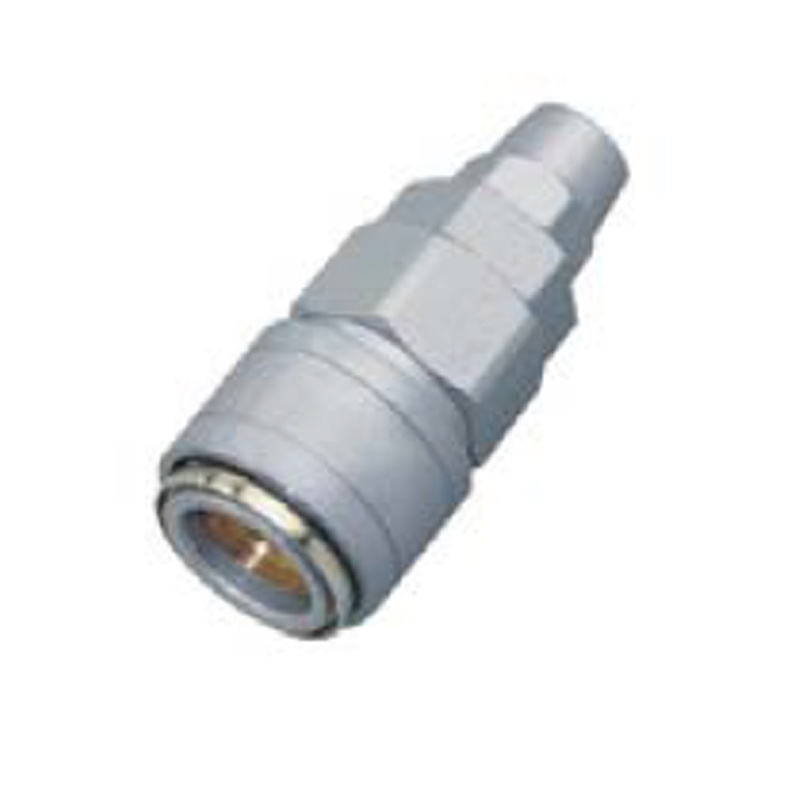

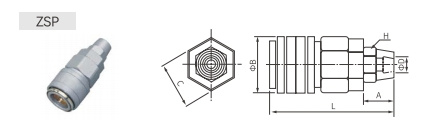

| 模型 | ΦD | H | ΦB | 一個 | L | C |
| ZSP-10 | 6 | 14 | 26 | 14 | 58 | 22 |
| ZSP-20 | 8 | 14 | 26 | 14 | 58.5 | 22 |
| ZSP-30 | 10 | 15 | 26 | 15 | 60.5 | 22 |
| ZSP-40 | 12 | 19 | 26 | 19 | 62.5 | 22 |

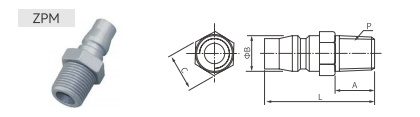

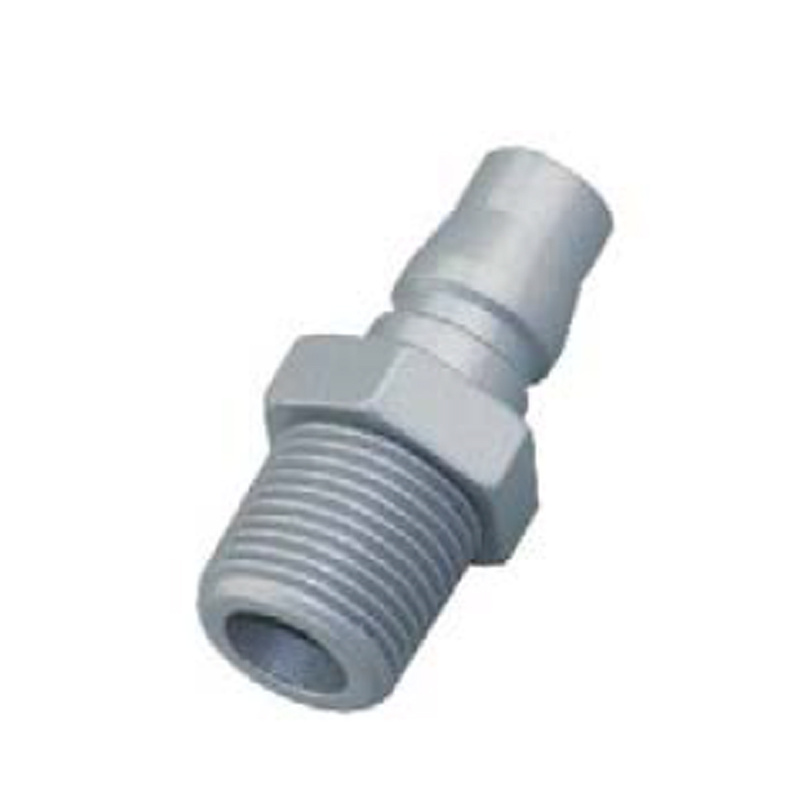

| 模型 | P | 一個 | ΦB | C | L |
| ZPM-10 | PT1/8 | 8.7 | 12.9 | 14 | 34 |
| ZPM-2 | PT1/4 | 13.5 | 12.9 | 14 | 40 |
| ZPM-30 | PT3/8 | 15 | 12.9 | 19 | 42 |
| ZPM-40 | PT1/2 | 15 | 12.9 | 21 | 42 |

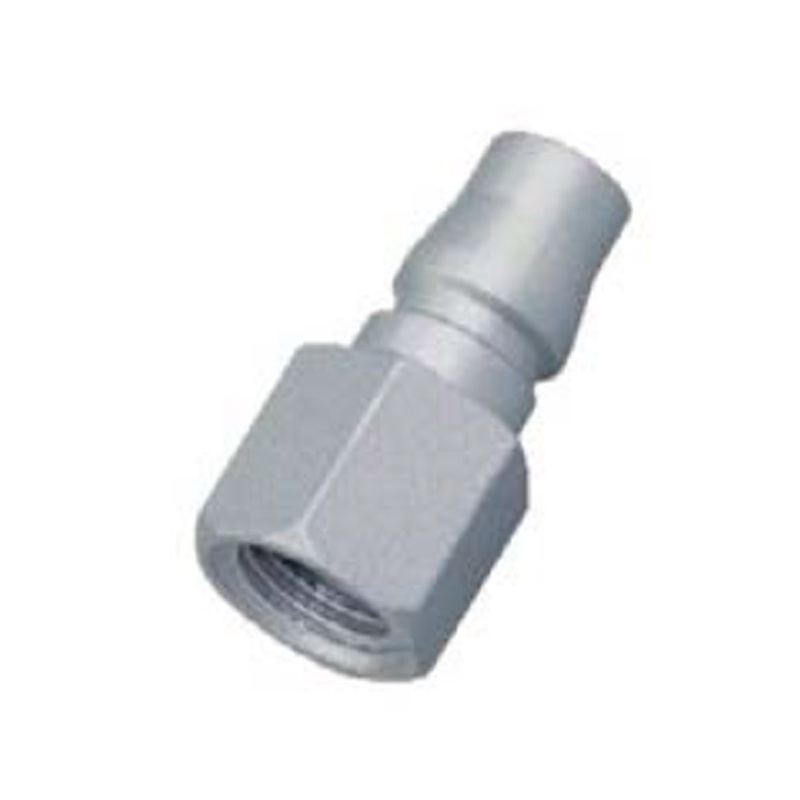

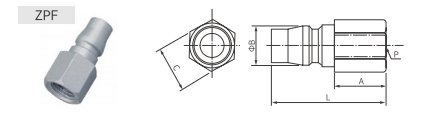

| 模型 | P | 一個 | ΦB | C | L |
| ZPF-10 | G1/8 | 15 | 12.9 | 17 | 35 |
| ZPF-20 | G1/4 | 16 | 12.9 | 17 | 36 |
| ZPF-30 | G3/8 | 17 | 12.9 | 21 | 37 |
| ZPF-40 | G1/2 | 18 | 12.9 | 24 | 38 |

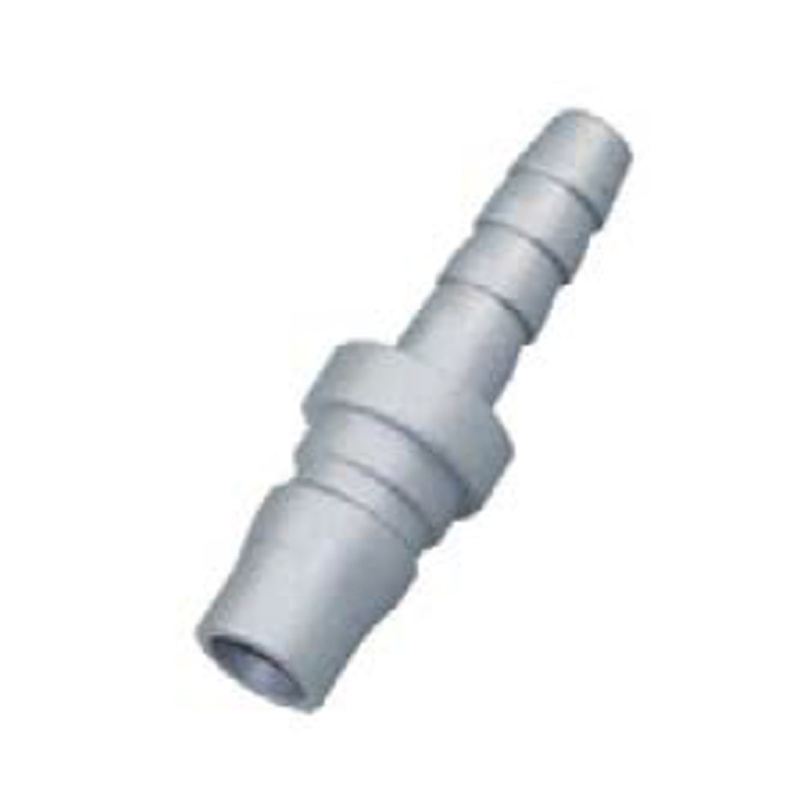

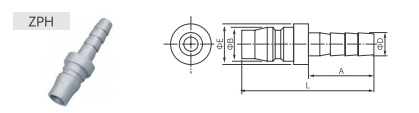

| 模型 | 插入管內徑 | 一個 | ΦB | ΦE | L |
| ZPH-10 | 7.2 | 23 | 12.9 | 16 | 47.5 |
| ZPH-20 | 9 | 26 | 12.9 | 16 | 51 |
| ZPH-30 | 11 | 26 | 12.9 | 16 | 51 |
| ZPH-40 | 13.2 | 27 | 12.9 | 16 | 52 |

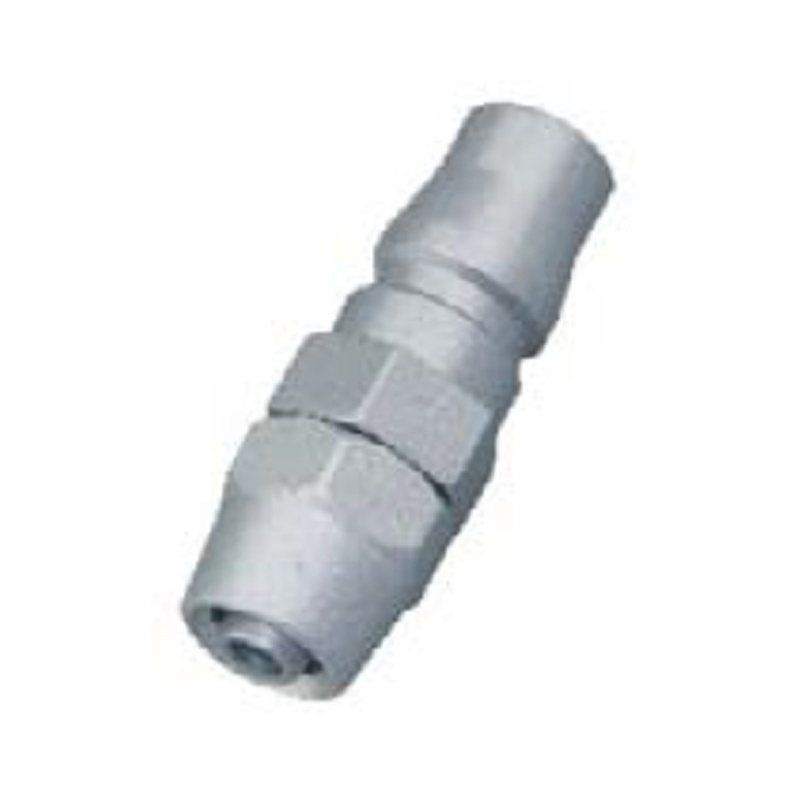

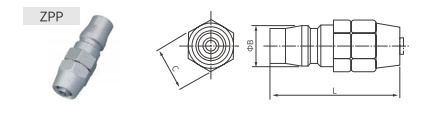

| 模型 | 管子插入直徑 | ΦB | C | L |
| ZPP-10 | 6 | 12.9 | 14 | 41 |
| ZPP-20 | 8 | 12.9 | 14 | 41 |
| ZPP-30 | 10 | 12.9 | 15 | 43 |
| ZPP-40 | 12 | 12.9 | 19 | 46.5 |

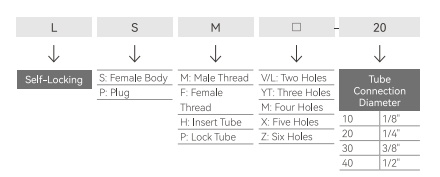

成品訂單代碼
技術參數
| 所用液體 | 潔淨空氣；液體使用請諮詢技術部門。 |
| 壓力阻力 | 1.32兆帕（1.35公斤力/平方公分） |
| 最大工作壓力 | 0~0.9兆帕（0~9.2公斤力/平方公分） |
| 環境溫度和流體溫度 | -5~60℃ |
| 適用軟管 | PU軟管 |
| 材料 | 鋅合金 |

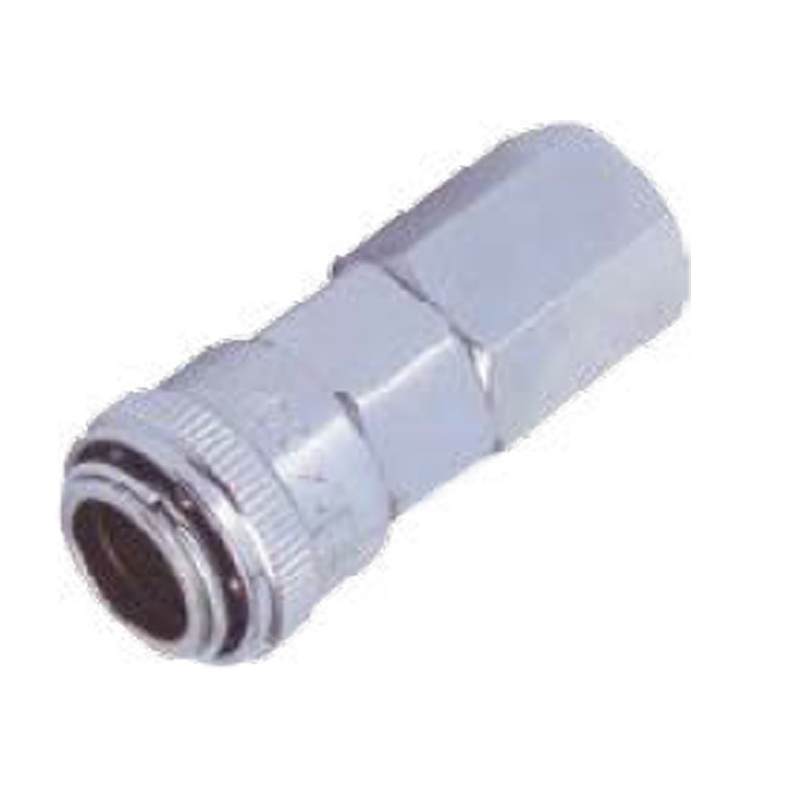

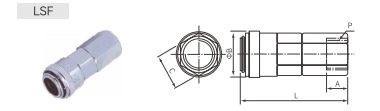

| 模型 | P | 一個 | ΦB | C | L |
| LSF-10 | G1/8 | 8 | 23.8 | 19 | 53 |
| LSF-20 | G1/4 | 10 | 23.8 | 19 | 54 |
| LSF-30 | G3/8 | 11.5 | 23.8 | 19 | 56 |
| LSF-40 | G1/2 | 13 | 23.8 | 19 | 56 |

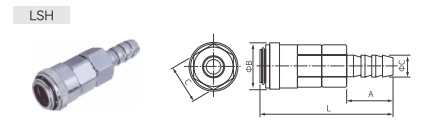

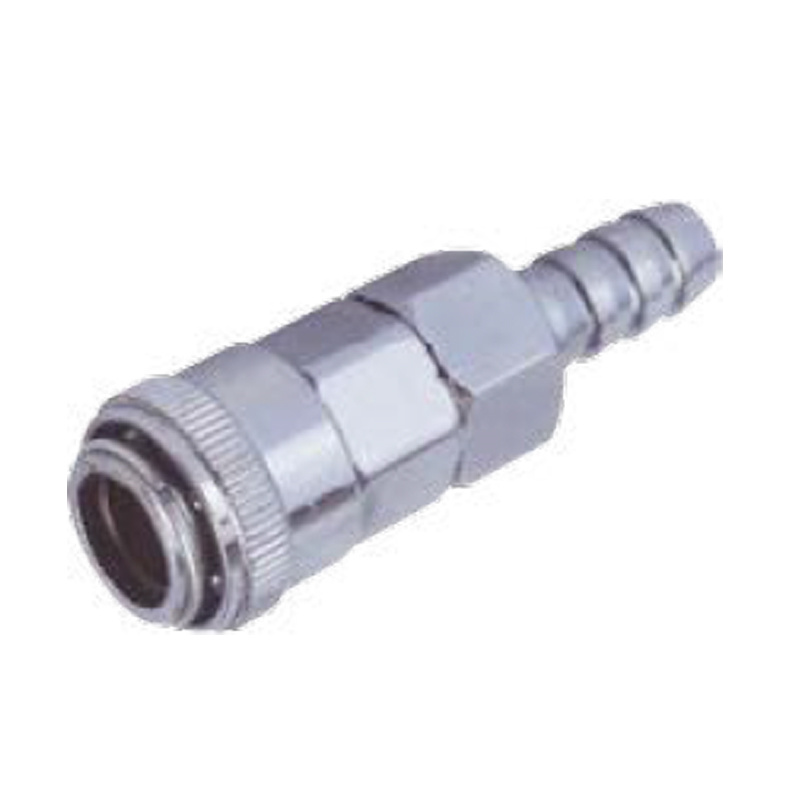

| 模型 | 插入管內徑 | 一個 | ΦB | C | L |
| LSH-10 | 7 | 22.5 | 23.8 | 19 | 67 |
| LSH-20 | 9.2 | 23 | 23.8 | 19 | 67.5 |
| LSH-30 | 11 | 24 | 23.8 | 19 | 68.5 |
| LSH-40 | 13.5 | 25 | 23.8 | 19 | 69.5 |

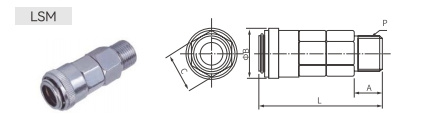

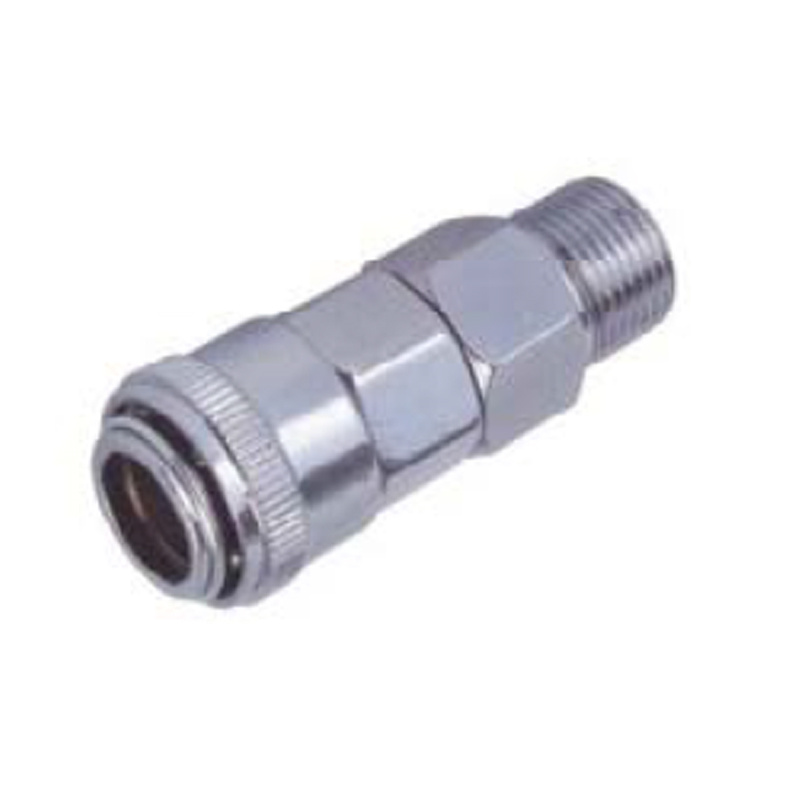

| 模型 | P | 一個 | ΦB | C | L |
| LSM-10 | PT1/8 | 10 | 23.8 | 19 | 54.5 |
| LSM-20 | PT1/4 | 12.5 | 23.8 | 19 | 57 |
| LSM-30 | PT3/8 | 13 | 23.8 | 19 | 57.5 |
| LSM-40 | PT1/2 | 13.5 | 23.8 | 19 | 58 |

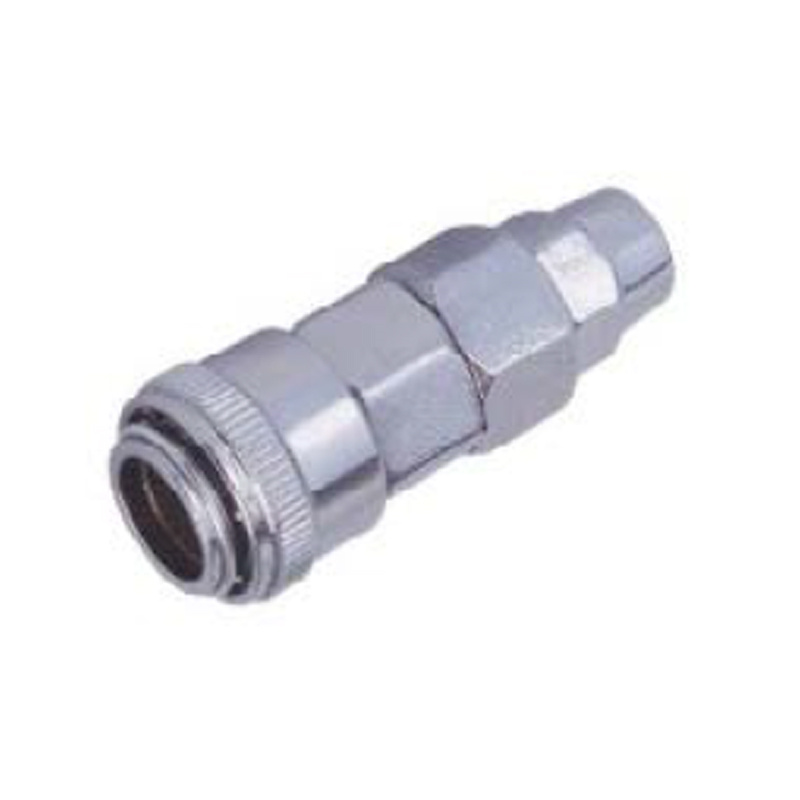

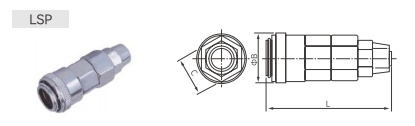

| 模型 | 插入管內徑 | ΦB | C | L |
| LSP-10 | 6 | 23.8 | 19 | 60 |
| LSP-20 | 8 | 23.8 | 19 | 60 |
| LSP-30 | 10 | 23.8 | 19 | 61 |
| LSP-40 | 12 | 23.8 | 19 | 63 |

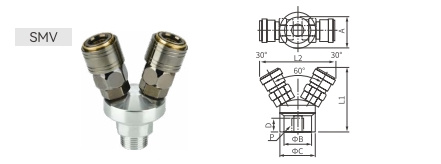

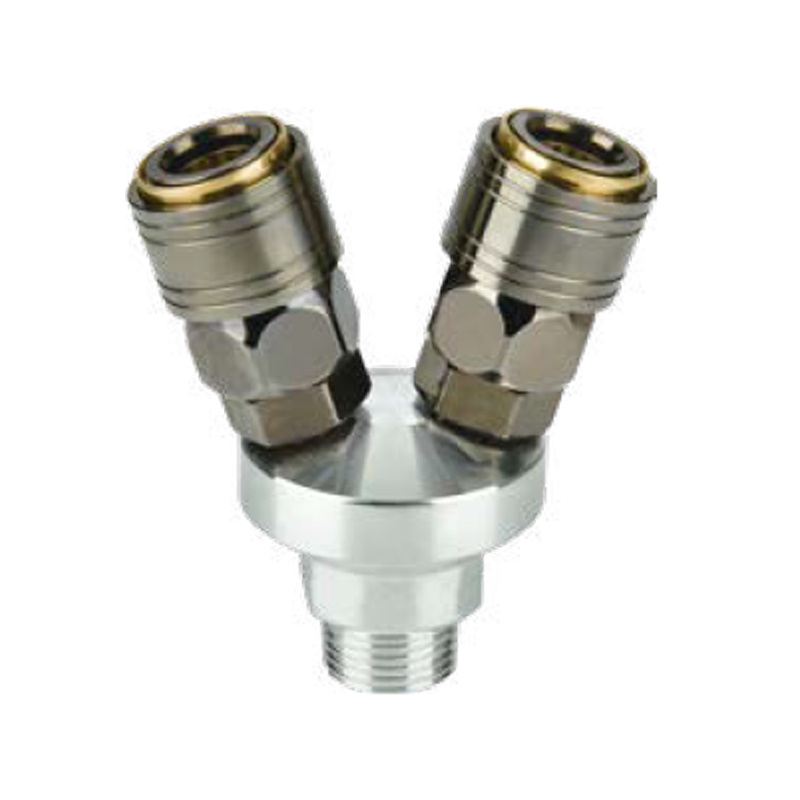

| 模型 | 一個 | ΦB | ΦC | D | P | L1 | L2 |
| SMV-2 | 26.7 | 28.5 | 38 | 13 | PT1/4 | 68.5 | 69.5 |
| LSMV-2 | 26.7 | 28.5 | 38 | 13 | PT1/4 | 77 | 74 |

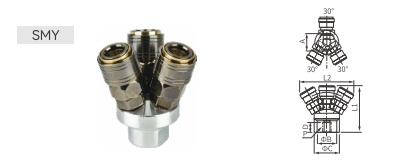

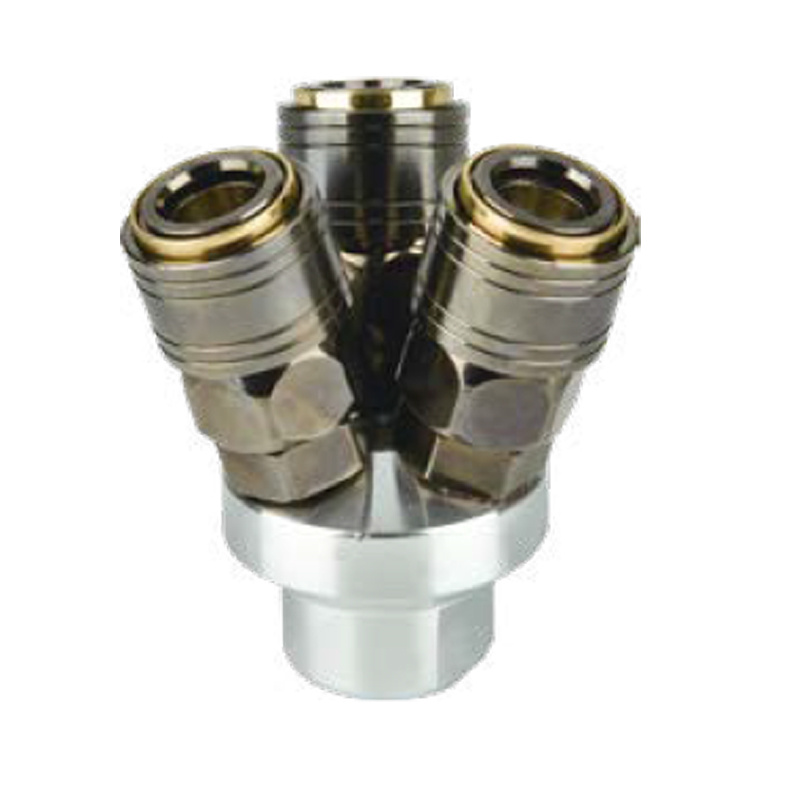

| 模型 | 一個 | ΦB | ΦC | D | P | L1 | L2 |
| SMY-3 | 26.7 | 28.5 | 38 | 13 | PT1/4 | 68.5 | 69.5 |
| LSMY-3 | 26.7 | 28.5 | 38 | 13 | PT1/4 | 78 | 68 |

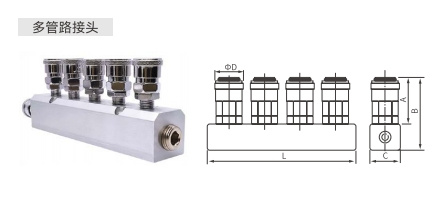

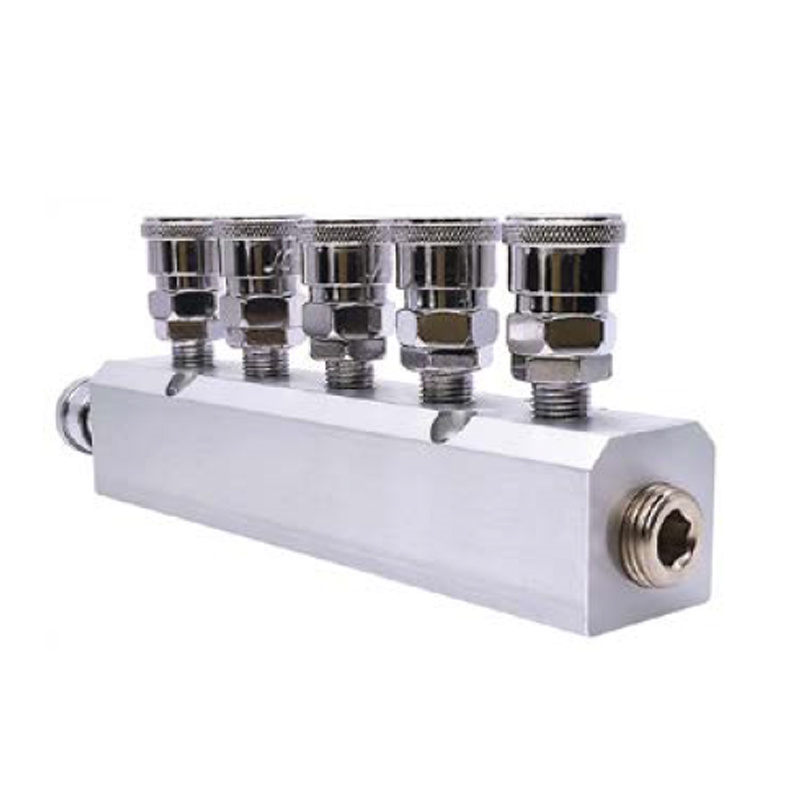

| 模型 | 一個 | B | C | ΦD | L |
| SML | 36 | 58 | 22 | 23.8 | 65 |
| 表面貼裝技術 | 36 | 58 | 22 | 23.8 | 95 |
| 社群媒體行銷 | 36 | 58 | 22 | 23.8 | 125 |
| SMX | 36 | 58 | 22 | 23.8 | 155 |
| SMZ | 36 | 58 | 22 | 23.8 | 185 |
| LSML | 47 | 69 | 22 | 24 | 65 |
| LSMT | 47 | 69 | 22 | 24 | 95 |
| LSMM | 47 | 69 | 22 | 24 | 125 |
| LSMX | 47 | 69 | 22 | 24 | 155 |
| LSMZ | 47 | 69 | 22 | 24 | 185 |
