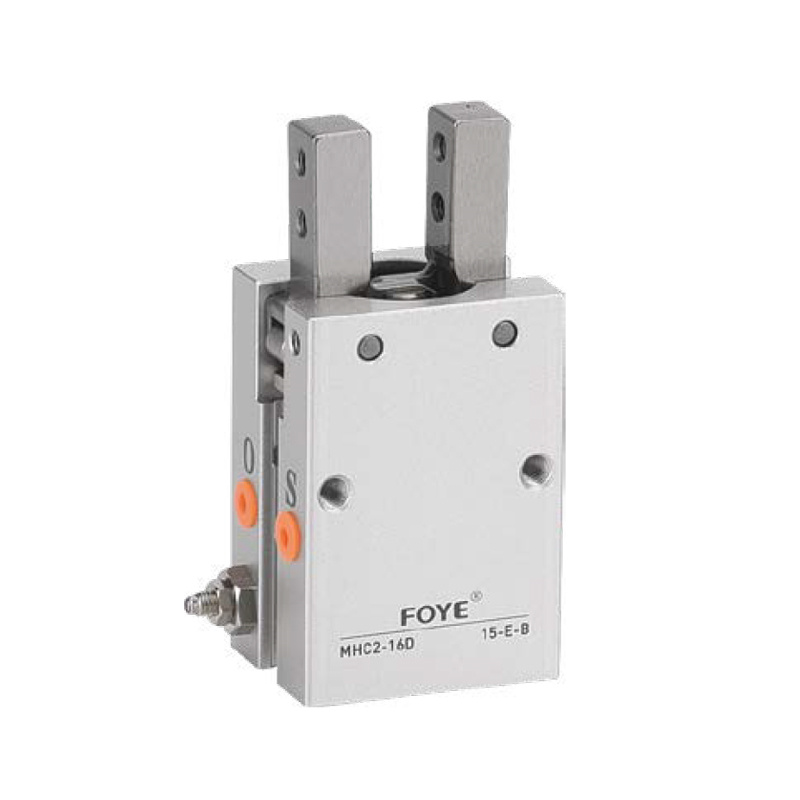

FMHC2系列支點開合式氣動爪
符號

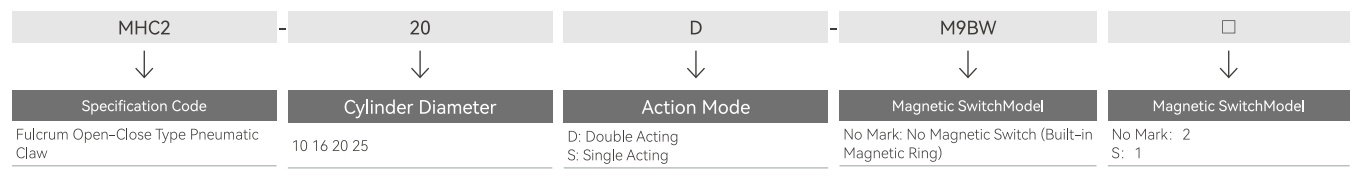

成品訂單代碼
規格
| 所用液體 | 空氣 | |
| 工作壓力 | 單作用 | 0.1~0.6兆帕 |
| 雙效 | 0.25~0.6兆帕 | |
| 溫度和流體使用溫度 | -10~60℃ | |
| 重複準確率 | ±0.01毫米 | |
| 最大使用頻率 | 180美分/分鐘 | |
| 石油供應 | 無石油供應 | |
| 行動模式 | 雙人表演，單人表演 | |
| 磁性開關（可選） | 非接觸式磁性開關（三線制，兩線制） | |
模型
| 行動模式 | 模型 | 圓柱體直徑（毫米） | [註1] 夾緊扭力 Nm（有效值） | 開合角度（兩側） | [註2] 重量（公克） |
| 雙效 | FMHC2-10D | 10 | 0.1 | 30°~-10° | 39 |
| FMHC2-16D | 16 | 0.39 | 91 | ||
| FMHC2-20D | 20 | 0.7 | 180 | ||
| FMHC2-25D | 25 | 1.36 | 311 | ||
| 單作用 | FMHC2-10S | 10 | 0.07 | 30°~-10° | 39 |
| FMHC2-16S | 16 | 0.31 | 92 | ||
| FMHC2-20S | 20 | 0.54 | 183 | ||
| FMHC2-25S | 25 | 1.08 | 316 |
[註1]壓力為0.5Ma時的值。
[註2] 不包括磁性開關的重量。

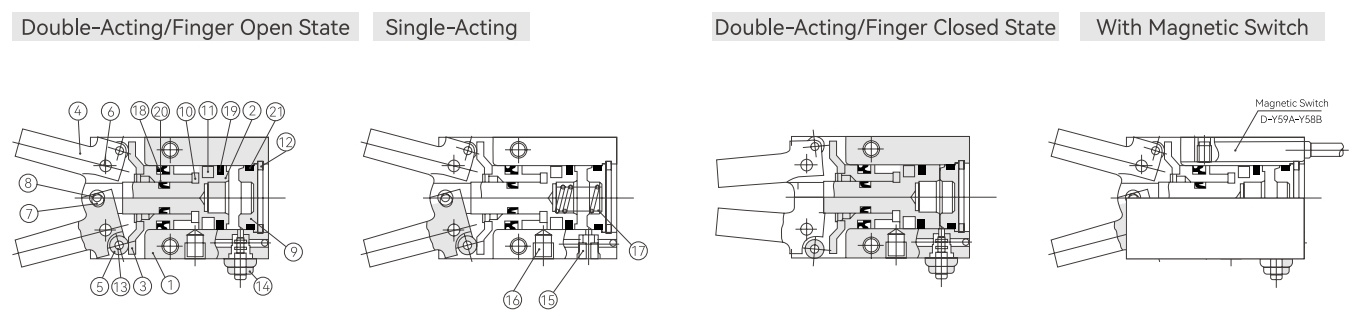

內部結構和主要部件材料
| 不。 | 部件名稱 | 材料 | 筆記 | 不。 | 部件名稱 | 材料 | 筆記 |
| 1 | 身體 | 鋁合金 | 硬質陽極氧化 | 12 | C形彈性擋圈 | 碳鋼 | 磷酸鹽塗層 |
| 2 | 活塞A | 鋁合金 | 硬質陽極氧化 | ||||
| 3 | 活塞B組件 | 13 | 滾針 | 高碳鉻軸承鋼 | |||
| 4 | 手指 | 碳鋼 | 熱處理 | 14 | 針閥組件 | 黃銅 | 化學鍍鎳 |
| 5 | 側輪 | 碳鋼 | 氮化 | 15 | 排氣塞螺絲 | 黃銅 | 化學鍍鎳 |
| 6 | 槓桿軸 | 不銹鋼 | 氮化 | 16 | 塞螺絲 | 黃銅 | 化學鍍鎳 |
| 7 | 中輪 | 碳鋼 | 氮化 | 17 | 春天 | 彈簧不銹鋼絲 | |
| 8 | 中心銷 | 碳鋼 | 氮化 | 18 | 活塞密封環 | 北俄勒岡州 | |
| 9 | 端蓋 | 樹脂 | 19 | 活塞密封環 | 北俄勒岡州 | ||
| 10 | 緩衝墊 | 聚氨酯橡膠 | 20 | 活塞密封環 | 北俄勒岡州 | ||
| 11 | 橡膠磁環 | 合成橡膠 | 21 | 墊片 | 北俄勒岡州 |

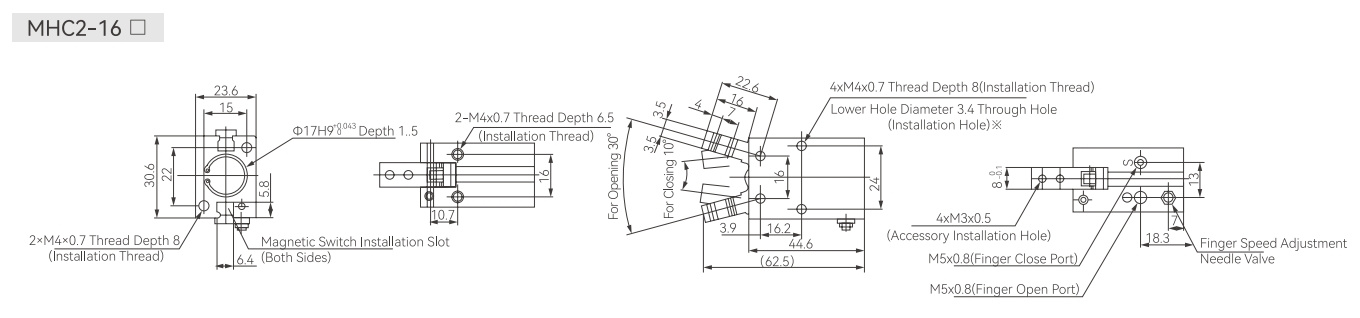

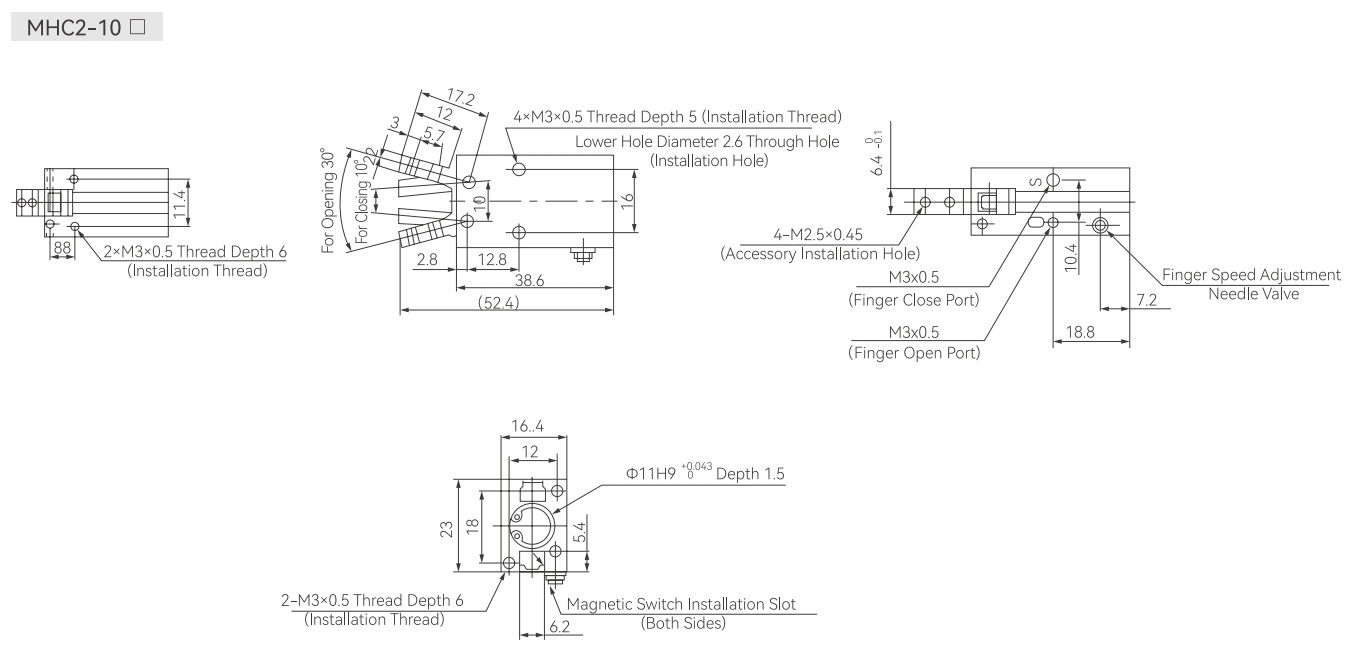

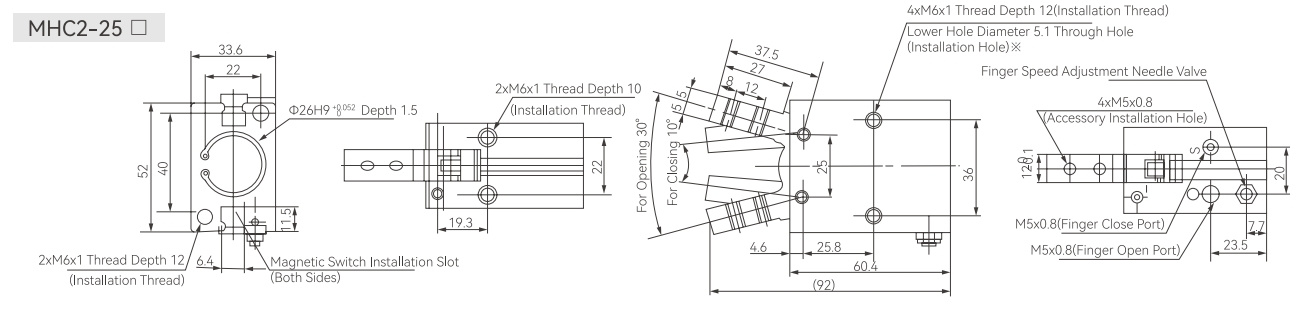

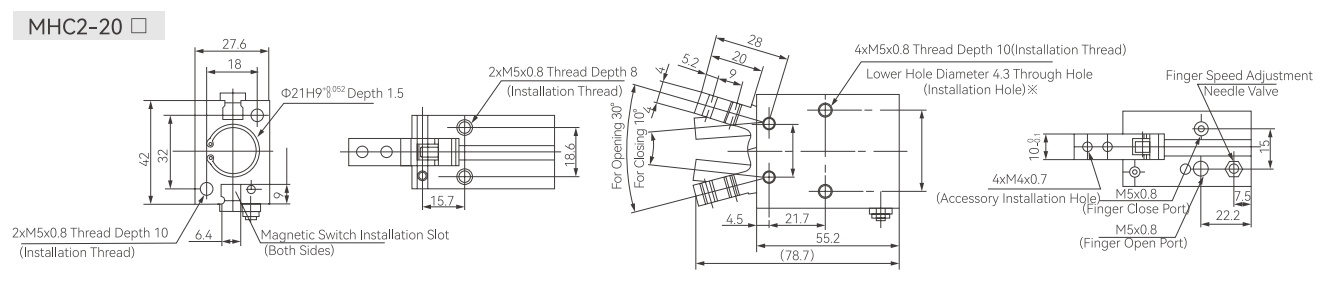

外部規格
【註】單作用式引擎的一個側端口會變成呼吸孔。
※使用磁性開關時，不能進行通孔安裝。
【註】單作用式引擎的一個側端口會變成呼吸孔。
※使用磁性開關時，不能進行通孔安裝。
【註】單作用式引擎的一個側端口會變成呼吸孔。
※使用磁性開關時，不能進行通孔安裝。
【註】單作用式引擎的一個側端口會變成呼吸孔。
※使用磁性開關時，不能進行通孔安裝。
