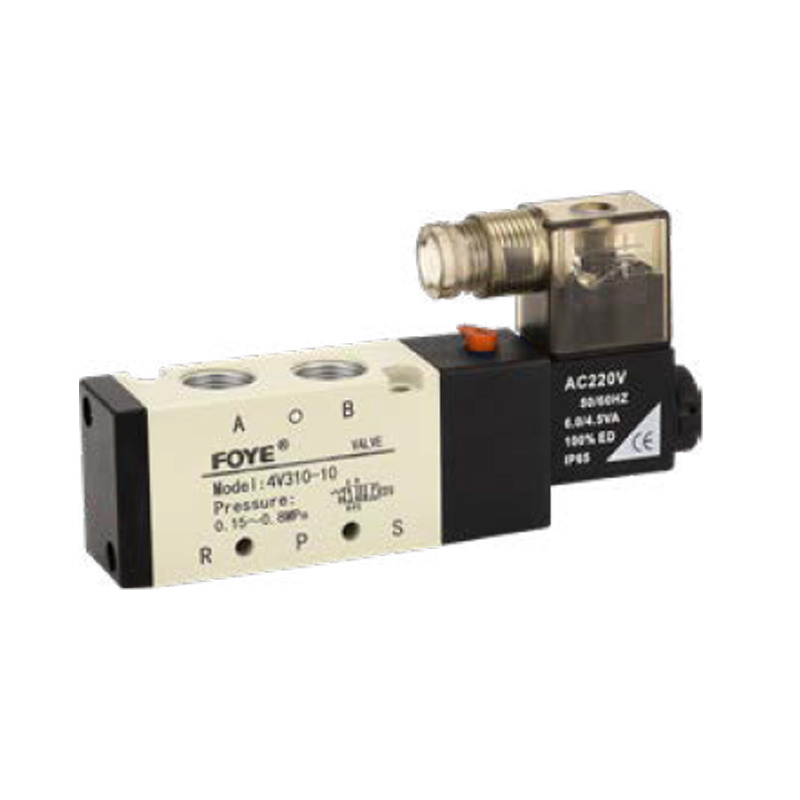

4V300 電磁閥（五通二位，五通三位）

·飛行員控制模式支援靈活選擇內建或外部遙控器。
採用精密滑動柱設計，具有優異的密封性能和快速響應特性
·三位電磁閥提供三種功能模式：中心洩壓/中心關閉/中心加壓
·帶有位置記憶功能的雙頭兩位電磁閥
·特殊的內孔加工技術確保低摩擦係數、低壓啟動和超長使用壽命
·採用無油潤滑設計，滿足清潔環境要求
模組化設計與閥組整合安裝相容，可優化空間利用率
·標準手動操作機制，方便現場安裝與調試
·提供多種標準電壓選項（交流/直流可選）

聯絡我們

產品詳情

符號

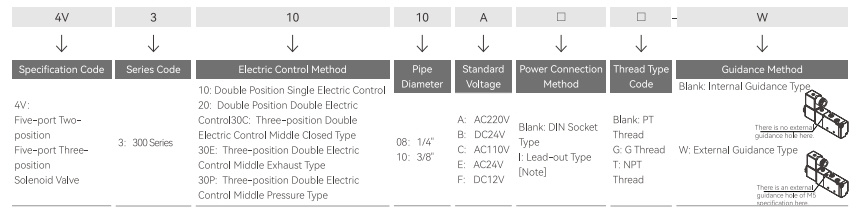

成品訂單代碼

規格

模型	4V310-08 4V320-08	4V330C-08 4V330E-08 4V330P-08	4V310-10 4V320-10	4V330C-10 4V330E-10 4V330P-10
工作介質	空氣（經孔徑小於40μm的濾芯過濾）
行動模式	內部指導類型或外部指導類型
管道直徑[註1]	入口=出口=排氣=PT1/4		進氣口=排氣口=PT3/8 排氣口=PT1/4
有效橫截面積(Cv) [註4]	4V310-10、4V320-10：28.0mm²（Cv=1.65）；4V330C-10：21.3mm²（Cv=1.25）
職位數量	五埠兩位置	五端口三位	五埠兩位置	五端口三位
工作壓力範圍	0.15~0.8兆帕（21~114磅/平方英吋）
保證耐壓性	1.2兆帕（175磅/平方英吋）
工作溫度	-20~70℃
身體材料	鋁合金
潤滑 [註2]	無需
最大工作頻率[註3]	每秒4次	每秒3次	每秒4次	每秒3次
重量（克）	4V310-08:310	450	4V310-08:310	450
	4V320-08:400		4V320-08:400

[註 1] 管螺紋有 G 螺紋和 NPT 螺紋可供選擇。

[註2] 若採用油潤滑，則無法中途停止，建議使用ISO VG32或同等潤滑油。

[註3]最大工作頻率是在空載條件下測得的。

[註 4l 有效橫斷面積和 Cv 值是根據試驗流量資料計算的。

電氣性能參數

專案	具體參數
標準電壓	交流220伏	交流110伏	交流24伏	直流24伏	直流12伏
工作電壓範圍	交流電：±15%；直流電：10%
耗電量	4.5VA	4.5VA	5.0VA	3.0瓦	2.5瓦
保護等級	IP65（DIN40050）
耐熱等級	B級
電源連接類型	DIN插座型，引出型
激發時間	小於0.05秒
