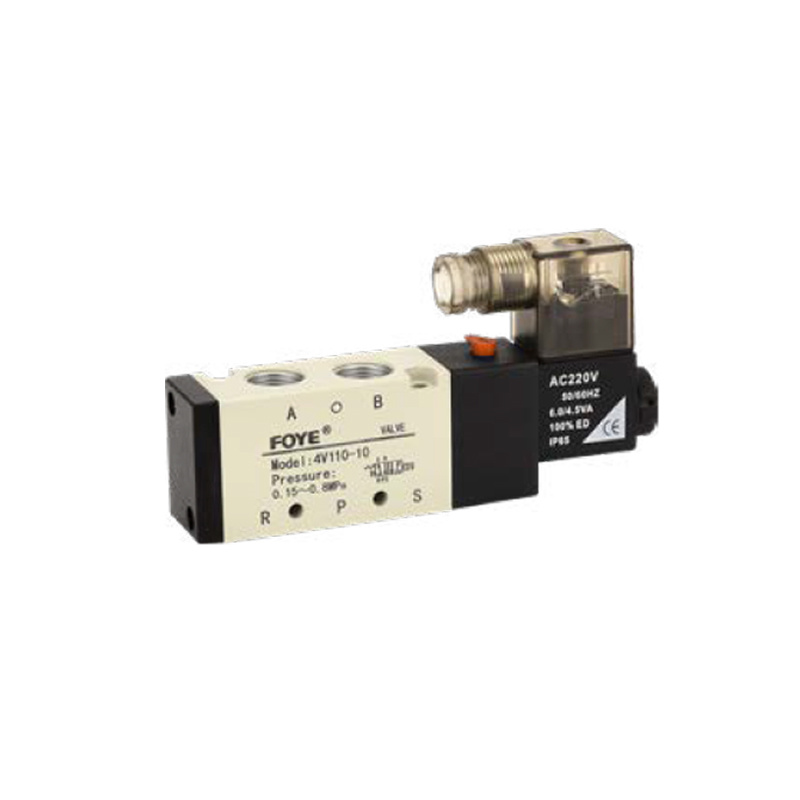

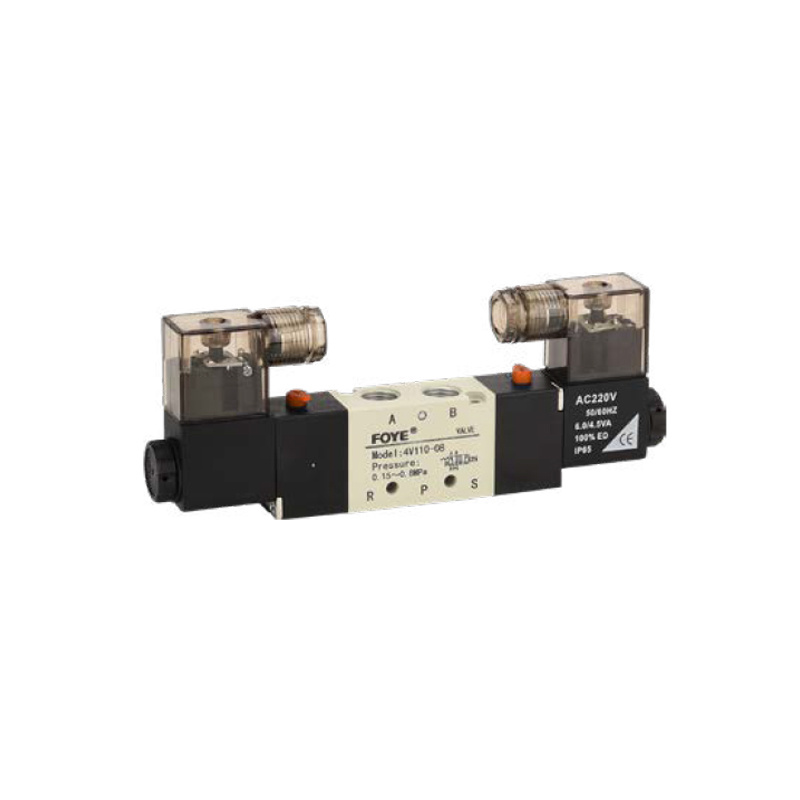

4V100 電磁閥（五通二位，五通三位）

4V100電磁閥在保留傳統電磁閥功能的基礎上，透過創新的結構設計和精密製造工藝，實現了更低的能耗、更高的密封性和更便捷的維護。其模組化設計支援快速組裝和安裝，電壓選項涵蓋12V/24V/110V/220V等常規工業標準，可滿足不同應用場景的需求。

聯絡我們

產品詳情

符號

應用場景

◆工業自動化設備： 用於控制工具機和生產線中的氣動執行器，如氣缸驅動、工件夾緊和位置調整，以實現精確的介質切換和方向改變。
◆包裝與食品加工機械： 控制自動化包裝生產線中的氣體流量和壓力，適用於食品飲料產業的潔淨環境，滿足無油潤滑需求。
◆汽車製造和維護系統： 整合到引擎試驗台和裝配線上的氣動工具中，負責燃油或空氣介質的開關控制，以提高生產效率。
◆環境與能源工程： 適用於廢氣處理設備、空氣壓縮機系統，調節氣體流量以支援廢氣和污染控制過程。
◆化學和冶金工業： 用於控制腐蝕性氣體或高溫環境中的介質流動，例如液態金屬冷卻或氣體供應系統。

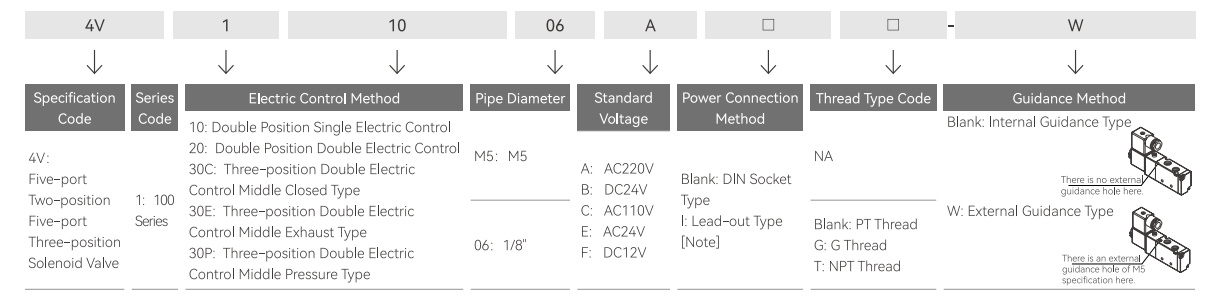

成品訂單代碼

規格

模型	4V110-M5 4V120-M5	4V130C-M5 4V130 E-M5 4V130 P-M5	4V110-06 4V120-06	4V130C-06 4V130E-06 4V130P-06
工作介質	空氣（經孔徑小於40μm的濾芯過濾）
行動模式	內部指導類型或外部指導類型
管道直徑[註1]	進氣 = 排氣 = M5		進氣 = 排氣 = PT1/8
有效橫截面積(Cv) [註4]	4V110-06、4V120-06：10.2mm²（Cv=0.6）；4V130C-06：8.6mm²（Cv=0.51）
職位數量	五埠兩位置	五端口三位	五埠兩位置	五端口三位
工作壓力範圍	0.15~0.8兆帕（21~114磅/平方英吋）
保證耐壓性	1.2兆帕（175磅/平方英吋）
工作溫度	-20~70℃
身體材料	鋁合金
潤滑 [註2]	無需
最大工作頻率[註3]	每秒5次	每秒3次	每秒5次	每秒3次
重量（克）	4V110-M5:120 4V110-M5:175	200	4V110-06:120 4V120-06:175	200

[註 1] 管螺紋有 G 螺紋和 NPT 螺紋可供選擇。

[註 2] 若採用油潤滑，則無法中途停止；建議使用 ISO VG32 或同等規格的潤滑油。

[註3]最大工作頻率是在空載條件下測得的。

[註 4] 有效橫斷面積和 Cv 值是根據測試流量資料計算的。

電氣性能參數

專案	具體參數
標準電壓	交流220伏	交流110伏	交流24伏	直流24伏	直流12伏
工作電壓範圍	交流電：±15%；直流電：10%
耗電量	3.5VA	3.5VA	4.0VA	2.8瓦	2.5瓦
保護等級	IP65（DIN40050）
耐熱等級	B級

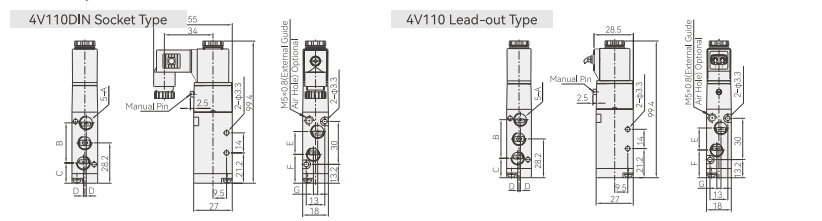

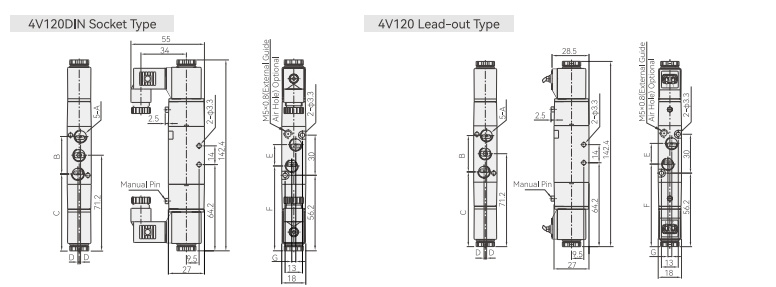

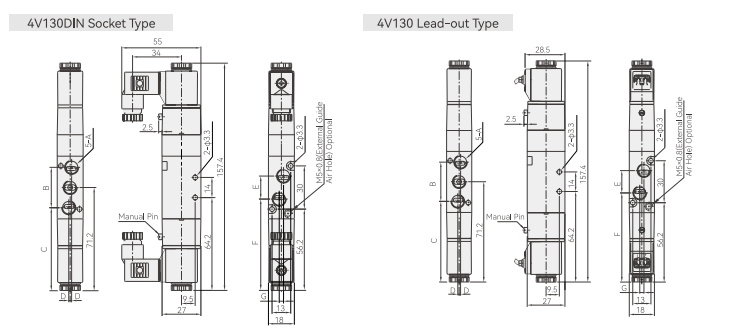

電源連接類型	DIN插座型，引出型
激發時間	小於0.05秒
