продукт турында мәгълүмат

Урнаштыру һәм куллану (гомуми максат)

·Эшләү вакытында йөкләнеш үзгәргәндә, җитәрлек чыгару көче булган цилиндр сайларга кирәк.
·Югары температура яки коррозия шартларында, югары температурага чыдам яки коррозиягә чыдам цилиндр сайларга кирәк.
·Югары дымлылык, күп тузан яки су тамчылары, май тузаны һәм эретеп ябыштыру шлакы булган мохиттә баллон өчен тиешле саклау чаралары күрелергә тиеш.
·Цилиндрны торбаүткәргечкә тоташтырыр алдыннан, чит әйберләрнең цилиндрга керүен булдырмас өчен, торбаүткәргеч эчендәге пычракны чистартырга кирәк.
·Цилиндрда кулланылган мохитне куллану алдыннан 40 мкм дан кечерәк тишекле фильтр элементы аша фильтрларга кирәк.
·Цилиндр эшләгән вакытта, цилиндрның нормаль эшләү вакытын саклап калу өчен, ян йөкләнешләрдән мөмкин кадәр сакланырга кирәк.
·Түбән температуралы мохиттә системадагы суның туңуын булдырмас өчен туңуга каршы чаралар күрелергә тиеш.
·Цилиндрның алгы капкачы һәм поршень чагыштырмача кыска булганлыктан, йөреш гадәттә артык зур булмаска тиеш.
·Әгәр цилиндр сүтелеп озак вакыт кулланылмаса, өслек дат басуын булдырмауга игътибар итәргә, һава керү һәм чыгару портларына тузан үткәрми торган капкачлар куярга кирәк, һәм аерым игътибар бирергә кирәк: алгы һәм арткы капкачларны кулланучы үзе мөстәкыйль рәвештә сүтә алмый.

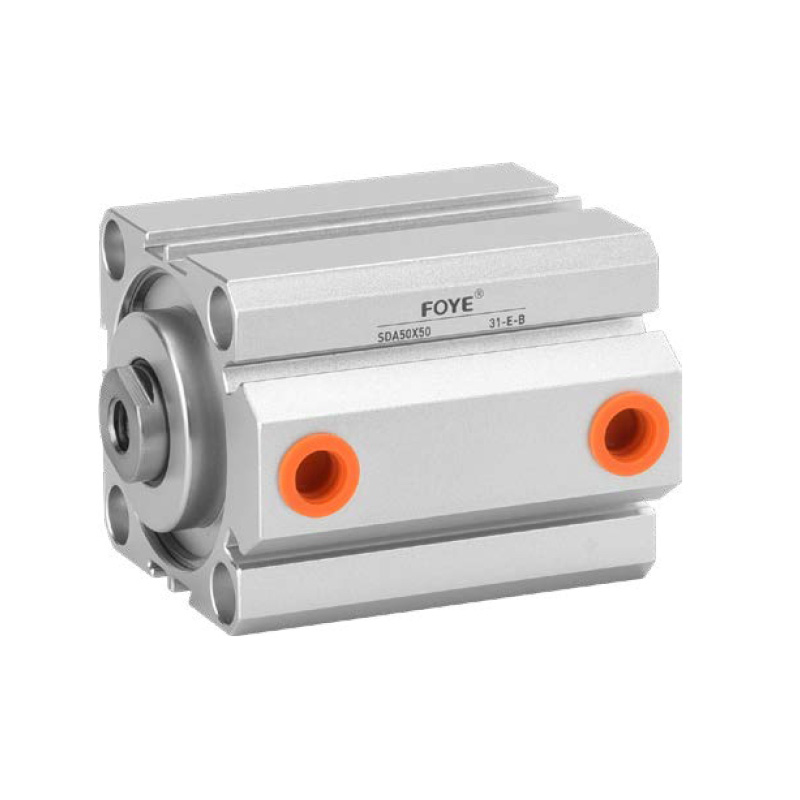

fSDA сериясе продуктларына гомуми күзәтү

Цилиндрның теоретик чыгыш таблицасы

Берәмлек: Ньютон (N)

Цилиндрның эчке диаметры	Поршень штангасының тышкы диаметры	Эш режимы		Басым мәйданы (мм²)	Һава басымы (МПа)
Цилиндрның эчке диаметры	Поршень штангасының тышкы диаметры	Эш режимы		Басым мәйданы (мм²)	0.1	0.2	0.3	0.4	0,5	0.6	0.7
12	6	Бер тапкыр кулланыла торган этү		113.1	бер	12.6	23.9	35.2	46.5	57.9	69.2
		Бер функцияле тарту		84.8	бер	7.0	15.4	23.9	32.4	40.9	49.4
		Икеләтә тәэсирле	Этәр ягы	113.1	бер	22.6	33.9	45.2	56.5	67.9	79.2
		Икеләтә тәэсирле	Як-ягын тарту	84.8	бер	17.0	25.4	33.9	42.4	50.9	59.4
16	6	Бер тапкыр кулланыла торган этү		201.1	бер	20.2	40.3	60.4	80.5	100.6	120.7
		Бер функцияле тарту		172.8	бер	14.6	31.8	49.1	66.4	83.7	101.0
		Икеләтә тәэсирле	Этәр ягы	201.1	бер	40.2	60.3	80.4	100.5	120.6	140.7
		Икеләтә тәэсирле	Як-ягын тарту	172.8	бер	34.6	51.8	69.1	86.4	103.7	121.0
20	8	Бер тапкыр кулланыла торган этү		314.2	бер	39.8	71.2	102.7	134.1	165.5	196.9
		Бер функцияле тарту		263.9	бер	29.8	56.2	82.6	108.9	135.3	161.7
		Икеләтә тәэсирле	Этәр ягы	314.2	бер	62.8	94.2	125.7	157.1	188.5	219.9
		Икеләтә тәэсирле	Як-ягын тарту	263.9	бер	52.8	79.2	105.6	131.9	158.3	184.7
25	10	Бер тапкыр кулланыла торган этү		490.9	бер	69.7	118.8	167.8	216.9	266.0	315.1
		Бер функцияле тарту		412.3	бер	54.0	95.2	136.4	177.7	218.9	260.1
		Икеләтә тәэсирле	Этәр ягы	490.9	бер	98.2	147.3	196.3	245.4	294.5	343.6
		Икеләтә тәэсирле	Як-ягын тарту	412.3	бер	82.5	123.7	164.9	206.2	247.4	288.6
32	12	Бер тапкыр кулланыла торган этү		804.2	-	105.3	185.8	266.2	346.6	427.0	507.5
		Бер функцияле тарту		691.2	бер	82.7	151.8	221.0	290.1	359.2	428.3
		Икеләтә тәэсирле	Этәр ягы	804.2	бер	160.8	241.3	321.7	402.1	482.5	563.0
		Икеләтә тәэсирле	Як-ягын тарту	691.2	бер	138.2	207.3	276.5	345.6	414.7	483.8

Цилиндрның эчке диаметры	Поршень штангасының тышкы диаметры	Эш режимы		Басым мәйданы (мм²)	Һава басымы (МПа)
Цилиндрның эчке диаметры	Поршень штангасының тышкы диаметры	Эш режимы		Басым мәйданы (мм²)	0.1	0.2	0.3	0.4	0,5	0.6	0.7
40	16	Бер тапкыр кулланыла торган этү		1256.6	—	168.6	294.3	420.0	545.6	671.3	796.9
		Бер функцияле тарту		1055.6	—	128.4	234.0	339.5	445.1	550.6	656.2
		Икеләтә тәэсирле	Этәр ягы	1256.6	125.7	251.3	377.0	502.7	628.3	754.0	879.6
		Икеләтә тәэсирле	Як-ягын тарту	1055.6	105.6	211.1	316.7	422.2	527.8	633.3	738.9
50	20	Бер тапкыр кулланыла торган этү		1963.5	89.3	285.7	482.0	678.4	874.7	1071.1	1267.4
		Бер функцияле тарту		1649.3	57.9	222.9	387.8	552.7	717.7	882.6	1047.5
		Икеләтә тәэсирле	Этәр ягы	1963.5	196.3	392.7	589.0	785.4	981.7	1178.1	1374.4
		Икеләтә тәэсирле	Як-ягын тарту	1649.3	164.9	329.9	494.8	659.7	824.7	989.6	1154.5
63	20	Бер тапкыр кулланыла торган этү		3117.2	135.7	447.4	759.2	1070.9	1382.6	1694.3	2006.1
		Бер функцияле тарту		2803.1	104.3	384.6	664.9	945.2	1225.5	1505.9	1786.2
		Икеләтә тәэсирле	Этәр ягы	3117.2	311.7	623.4	935.2	1246.9	1558.6	1870.3	2182.1
		Икеләтә тәэсирле	Як-ягын тарту	2803.1	280.3	560.6	840.9	1121.2	1401.5	1681.9	1962.2
80	25	Икеләтә тәэсирле	Этәр ягы	5026.5	502.7	1005.3	1508.0	2010.6	2513.3	3015.9	3518.6
80	25	Икеләтә тәэсирле	Як-ягын тарту	4535.7	453.6	907.1	1360.7	1814.3	2267.8	2721.4	3175.0
100	32	Икеләтә тәэсирле	Этәр ягы	7854.0	785.4	1570.8	2356.2	3141.6	3927.0	4712.4	5497.8
100	32	Икеләтә тәэсирле	Як-ягын тарту	7049.7	705.0	1409.9	2114.9	2819.9	3524.9	4229.8	4934.8

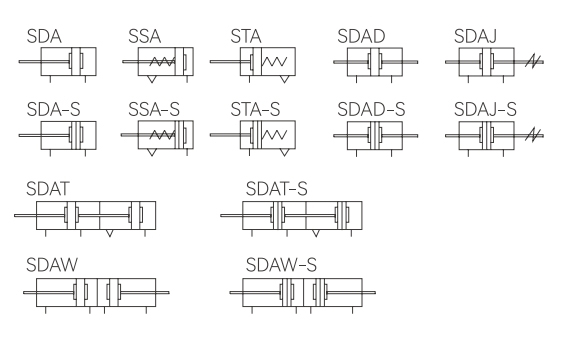

Символлар

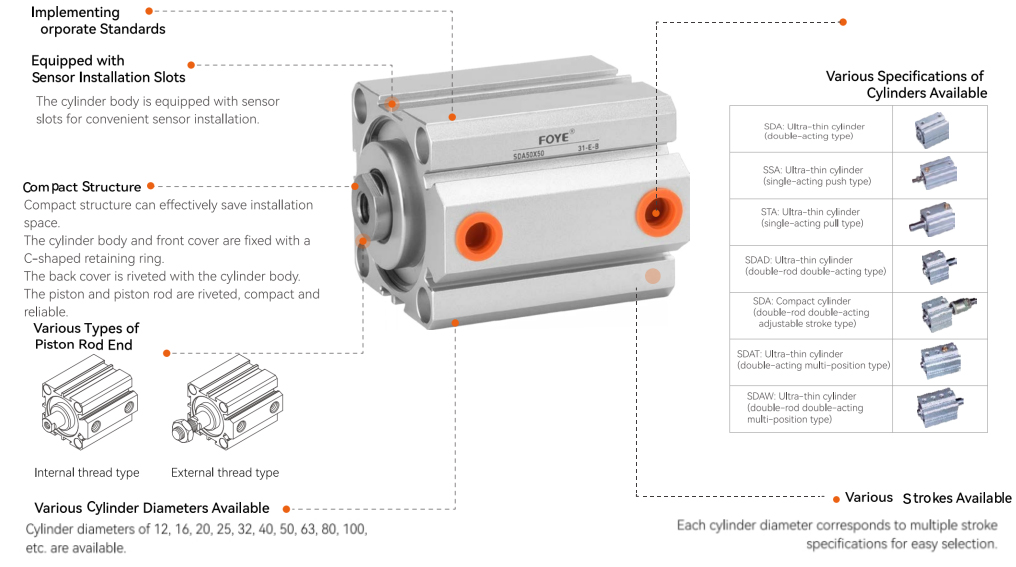

Продукция үзенчәлекләре

·Корпоратив стандартларны гамәлгә ашыру;

·Цилиндр корпусы һәм алгы капкачы С-формасындагы тоткарлаучы боҗра белән беркетелгән, арткы капкачы цилиндр корпусы белән беркетелгән, ә поршень һәм поршень таягы беркетелгән, компакт һәм ышанычлы;

· Цилиндр корпусының эчке диаметры рулон белән басылганнан соң, ул тузуга чыдам һәм нык булган каты оксидлашу белән эшкәртелә.

·Поршень герметик ассиметрик компакт ике яклы герметик структураны куллана.

май саклау функциясе белән;

·Компакт структура урнаштыру урынын нәтиҗәле рәвештә экономияли ала;

·Цилиндр корпусының перифериясе сенсор уялары белән җиһазландырылган, бу сенсорны урнаштыруны уңайлы итә;

·Сайлау өчен цилиндр төрләренең төрле спецификацияләре бар.

Әзер продукт заказы коды

FSDA	20	X	30			S	Б	□
FSDAD	20	X	30			S	Б	□
FSDAJ	20	X	30	—	30	S	Б	□
↓	↓		↓		↓	↓	↓	↓
Спецификация коды	Цилиндр диаметры		Инсульт		Көйләнә торган хәрәкәт	Магнит коды	Поршень штангасы җеп төре	Җеп төре коды [2 нче искәрмә]
SDA: Ультрафиолет цилиндр (ике функцияле тип)	1 2 1 6 20 25 32 40 50 63 80 1 00		Тулырак мәгълүмат өчен инсульт исемлеген карагыз		ТЕЛӘ	Буш: Магнитсыз S: Магнит белән	Буш: Эчке җеп төре B: Тышкы җеп төре	Буш:PT җебе
SSA: Ультра-нечкә цилиндр (Бер тапкыр кулланыла торган этәргеч төре) [1 нче искәрмә]	1 2 1 6 20 25 32 40 50 63
STA: Ультра-нечкә цилиндр (бер тапкыр кулланыла торган тарту төре)	1 2 1 6 20 25 32 40 50 63
SDAD: Ультрафиолет цилиндр (ике таяклы икеләтә тәэсир итүче тип)	1 2 1 6 20 25 32 40 50 63 80 1 00
SDAJ: Ультра-нечкә цилиндр (Ике таяклы икеләтә тәэсир итүче көйләнмәле такт төре)	1 2 1 6 20 25 32 40 50 63 80 1 00				10 20 30 40 50 75 100

FSDAT	20	X	30	—	30	S	Б	□
↓	↓		↓		↓	↓	↓	↓
Спецификация коды	Цилиндр диаметры		1 нче инсульт		2 нче инсульт[3 нче искәрмә]	Магнит коды	Поршень штангасы җеп төре	Җеп төре коды [2 нче искәрмә]
FSDAT: ультра-нечкә цилиндр (ике функцияле күп позицияле тип)	12 16 20 25 32 40 50 63 80 100		Тулырак мәгълүмат өчен инсульт исемлеген карагыз		тулырак мәгълүмат өчен инсульт исемлеген карагыз	Буш: Магнитсыз S: Магнит белән	Эчке җеп төре B: Тышкы җеп төре	Буш:PT җебе
FSDAW: ультра-нечкә цилиндрлы ике таяклы икеләтә тәэсир итүче күп позицияле тип)

[1 нче искәрмә] бер тапкыр тарту дигән сүз поршень таягының алгы пружина кысылганда сузылуын һәм һава сүнгән вакытта пружинаның кабат урнаштыру көче астында поршень таягы башлангыч хәленә кайтуын аңлата. Бер тапкыр тарту дигән сүз һава кабынганда, арткы пружина кысылганда поршень таягының кире тартылуын һәм һава кабынганда пружинаның кабат урнаштыру көче астында поршень таягы башлангыч хәленә сузылуын аңлата.

[2 нче искәрмә] торба тоташтыргычы M5 җебеннән булганда. Бу код буш.

[3 нче искәрмә] 1 нче сугу + 2 нче сугу ≤ сугу исемлегендә күрсәтелгән кыйммәтләр.

Спецификацияләр

Эчке диаметр (мм)		12	16	20	25	32	40	50	63	80	100
Эш режимы		Икеләтә тәэсир итүче төр
		Бер тәэсирле этү төре, Бер тәэсирле тарту төре								——
Эшләүче мохит		Һава (40 мкм дан кечерәк тишекле фильтр элементы аша фильтрланган)
Эш басымы диапазоны	Икеләтә тәэсир итүче төр	0,15 ~ 1,0МПа (22 ~ 145 пси) (1,5 ~ 10.0бар)
	Бер тәэсирле төр	0,2 ~ 1,0МПа (28 ~ 145psi) (2,0 ~ 10.0бар)
Гарантияләнгән басымга каршы тору		1.5 МПа (215 psi) (15 бар)
Эш температурасы (℃)		-20~70
Эш тизлеге диапазоны (мм/с)		Икеләтә тәэсирле төре: 30~500, Бер тәэсирле төре: 50~500
Инсультка чыдамлылык диапазоны		Сукмак ≤100 Сукмак >100
Мендәр төре		Бампер өчен подставка
Торба диаметры [1 нче искәрмә]		M5×0.8				PT1/8		PT1/4		PT3/8

[1 нче искәрмә] PT җебе торба җебе өчен бар

Инсульт

Эчке диаметр (мм)			Стандарт инсульт	Максималь инсульт
12 16	Икеләтә тәэсирле	Магнит белән	5 10 15 20 25 30 35 40 45 50	50
	Икеләтә тәэсирле	Магнитсыз	5 10 15 20 25 30 35 40 45 50 55 60	60
	Бер тапкыр кулланыла торган		5 10 15 20 25 30	30
20	Икеләтә тәэсирле	Магнит белән	5 10 15 20 25 30 35 40 45 50 55 60 65 70 75 80 85 90	90
	Икеләтә тәэсирле	Магнитсыз	5 10 15 20 25 30 35 40 45 50 55 60 65 70 75 80 85 90 100	100
	Бер тапкыр кулланыла торган		5 10 15 20 25 30	30
25 32 40 50 63	Икеләтә тәэсирле	Магнит белән	5 10 15 20 25 30 35 40 45 50 55 60 65 70 75 80 85 90 100 110 120	120
	Икеләтә тәэсирле	Магнитсыз	5 10 15 20 25 30 35 40 45 50 55 60 65 70 75 80 85 90 100 110 120 130	130
	Бер тапкыр кулланыла торган		5 10 15 20 25 30	30
80 100	Икеләтә тәэсирле	Магнит белән	5 10 15 20 25 30 35 40 45 50 55 60 65 70 75 80 85 90 100 110 120	120
80 100	Икеләтә тәэсирле	Магнитсыз	5 10 15 20 25 30 35 40 45 50 55 60 65 70 75 80 85 90 100 110 120 130	130

[Искәрмә] 1. Рөхсәт ителгән хәрәкәт диапазоны эчендә, хәрәкәт > максималь хәрәкәт булганда, ул стандарт булмаган дип санала; башка махсус хәрәкәтләр өчен, зинһар, безнең компания белән элемтәгә керегез.

2. Максималь йөреш диапазонындагы стандарт булмаган йөрешләр алдагы стандарт йөрештән үзгәртелгән, һәм аларның үлчәмнәре алдагы стандарт йөреш цилиндры белән бер үк. Мәсәлән, йөреш 23 булган стандарт булмаган йөреш цилиндры 25 стандарт йөрешле стандарт цилиндрдан үзгәртелгән, һәм аның үлчәмнәре бер үк.

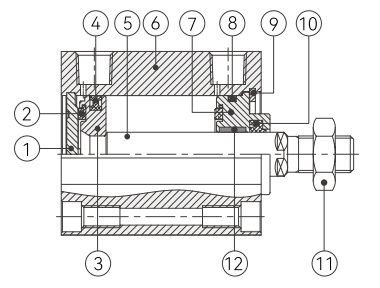

Эчке структура һәм төп компонент материаллары

Юк	Исем	Материал
1	Арткы капкач	Юк (Φ12,16) / Алюминий эретмәсе (Башкалар)
2	Бампер өчен ястык (боҗра)	NBR
3	Поршень	Латунь (φ12,16) / Алюминий эретмәсе (Башкалар)
4	Поршень О-ринг	NBR
5	Поршень штангасы	S45C Каты хромлы тарту таякчыгы
6	Гәүдә	Алюминий эретмәсе

Юк	Исем	Материал
7	Алгы тышлык	Алюминий эретмәсе
8	О-формасындагы боҗра	NBR
9	С-формасындагы тоткарлаучы боҗра	Пружиналы корыч
10	Алгы капкачның O-формасындагы боҗрасы	NBR
11	Алты шакмаклы гайка	Углеродлы корыч
12	Втулка	Юк (φ12~32) / Тузуга чыдам материал (башкалар)

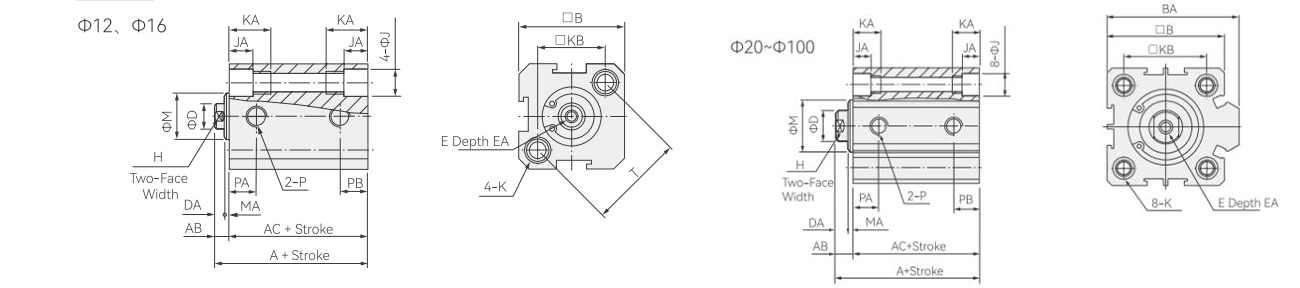

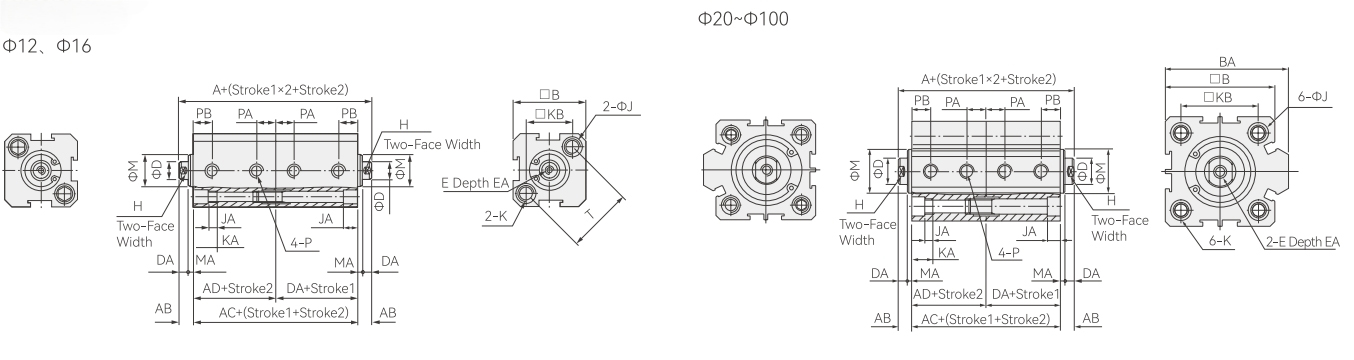

Тышкы спецификацияләр

Цилиндр диаметры/ символы	А		AB	Кондиционер		Б	ТҮГЕЛ	D	ҺӘМ	ҺӘМ	ӘЙЕ	H	J	ҺӘМ	K	ТӘ	KB	М	ҺӘМ	П	ПА		ПБ		Т
Цилиндр диаметры/ символы	Стандарт	Магнит белән	AB	Стандарт	Магнит белән	Б	ТҮГЕЛ	D	ҺӘМ	ҺӘМ	ӘЙЕ	H	J	ҺӘМ	K	ТӘ	KB	М	ҺӘМ	П	St=5	5 нче урын	St=5	5 нче урын	Т
12	22	32	5	17	27	25	бер	6	4	M3X0.5	6	5	6.5	4.5	M5×0.8 Тишек аша:Φ4.2	12	16.3	10.2	1	M5×0.8	7.5	7.5	5	5	23
16	24	34	5.5	18.5	28.5	29	-	6	4	M3×0.5	6	5	6.5	4.5	M5×0.8 Тишек аша:Φ4.2	12	19.8	11	1.5	M5×0.8	8	8	5	5.5	28
20	25	35	5.5	19.5	29.5	34	36	8	4	M4×0.7	8	6	6.5	4.5	M5×0.8 Тишек аша:Φ4.2	14	24	13	1.5	M5×0.8	8	9	5	5.5	бер
25	27	37	6	21	31	40	42	10	4	M5×0.8	10	8	8.2	5.5	M6×1.0 Тишек аша:Φ5.2	15	28	17	2	M5×0.8	9	9	5.5	5.5
32	31.5	41.5	7	24.5	34.5	44	50	12	4.5	M6×1.0	12	10	8.2	5.5	M6×1.0 Тишек аша:φ52	16	34	22	2.5	PT1/8	9	9	6.5	9	-
40	33	43	7	26	36	52	58.5	16	4	M8×1.25	12	14	10.5	6.5	M8×1.25 Тишек аша:φ6.7	20	40	28	3	PT1/8	9.5	9.5	7.5	7.5	бер
50	37	47	9	28	38	62	71.5	20	5	M10×1.5	15	17	10.5	6.5	M8×1.25 Тишек аша:φ6.7	25	48	38	4	PT1/4	8	10.5	8	10.5	бер
63	41	51	9	32	42	75	84.5	20	5	M10×1.5	15	17	10.5	6.5	M8×1.25 Тишек аша:φ6.7	25	60	40	4	PT1/4	9.5	12	9.5	11	бер
80	52	62	11	41	51	94	104	25	6	M14×1.5	20	22	17	1	M12×1.75 Тишек аша:φ10.4	25	74	45	5	PT3/8	11.5	14.5	11.5	14.5	-
100	63	73	12	51	61	114	124	32	7	M18×1.5	20	27	19	13	M14×2.0 Тишек аша:φ12.4	30	90	55	5	PT3/8	16	20.5	16	20.5	бер

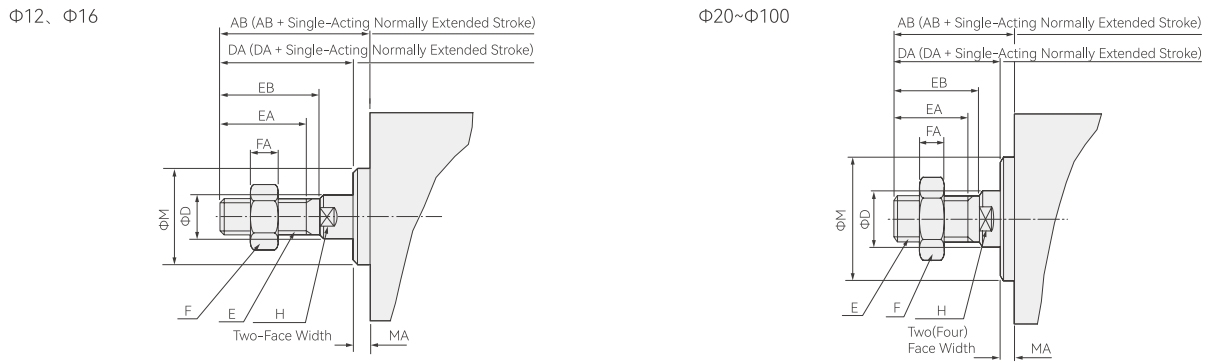

Тышкы җеп төре зурлыгы

Цилиндр диаметры/ символы	AB	D	ҺӘМ	ҺӘМ	ӘЙЕ	EB	F	ЛӘКИН	H	М	ҺӘМ
Цилиндр диаметры/ символы	AB	D	ҺӘМ	ҺӘМ	ӘЙЕ	EB	F	ЛӘКИН	H	М	SDAD/SDAJ	Башкалар
12	17	6	16	M5×0.8	10	12	8	4	5	10.2	1	1
16	17.5	6	16	M5×0.8	10	12	8	4	5	11	1.5	1.5
20	20.5	8	19	M6×1.0	13	15	10	5	6	13	1.5	1.5
25	23	10	21	M8×1.25	15	17	12	6	8	17	2	2
32	25	12	22	M10×1.25	15	18	17	6	10	22	3	2.5
40	35	16	32	M14×1.5	25	28	19	8	14	28	3	3
50	37	20	33	M18×1.5	25	28	27	11	17	38	4	4
63	37	20	33	M18×1.5	25	28	27	11	17	40	4	4
80	44	25	39	M22×1.5	30	33	32	13	22	45	5	5
100	50	32	45	M26×1.5	35	38	36	13	27	55	5	5

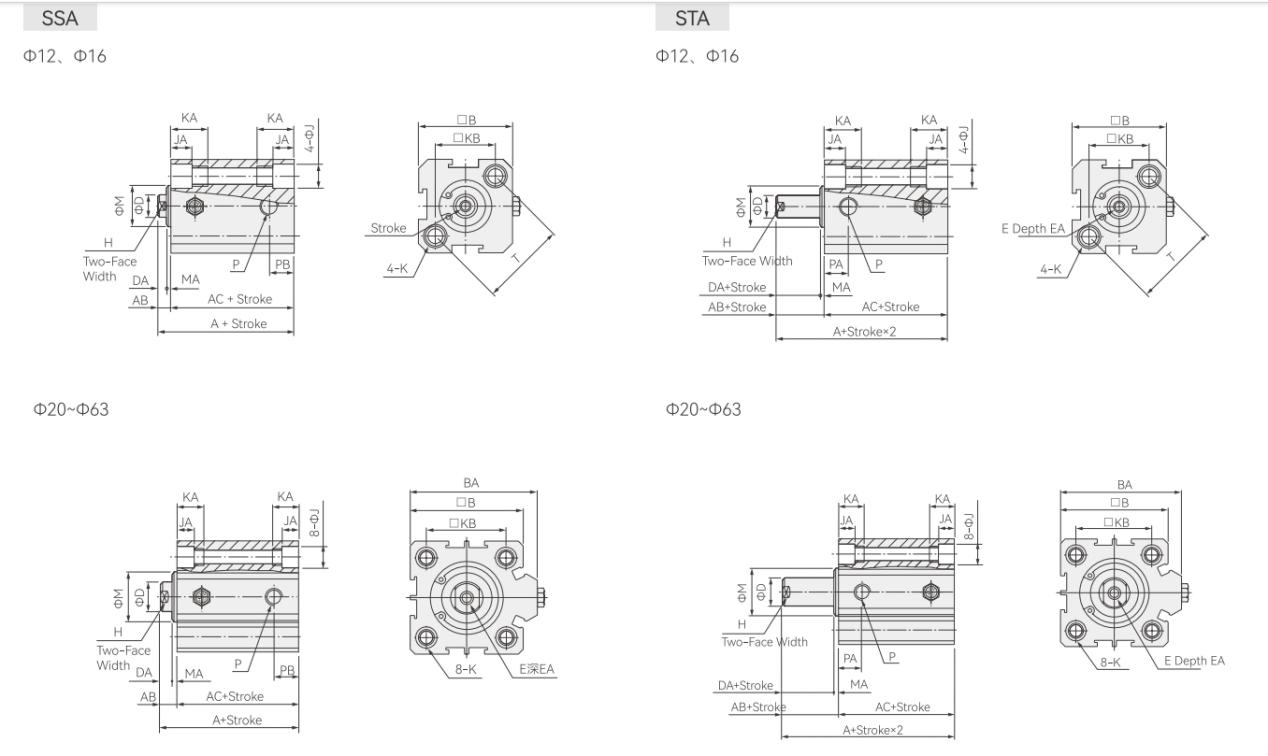

Цилиндр номеры/символы	A (Стандарт)		А (Магнит белән)		AB	AC (Стандарт)		AC (Магнит белән)		Б	ТҮГЕЛ
Цилиндр номеры/символы	St≤10	10 нчы урын	St≤10	10 нчы урын	AB	St≤10	10 нчы урын	St≤10	10 нчы урын	Б	ТҮГЕЛ
12	32	42	42	52	5	27	37	37	47	25	—
16	34	44	44	54	5.5	28.5	38.5	38.5	48.5	29	—
20	35	45	45	55	5.5	29.5	39.5	39.5	49.5	34	36
25	37	47	47	57	6	31	41	41	51	40	42
32	41.5	51.5	51.5	61.5	7	34.5	44.5	44.5	54.5	44	50
40	43	53	53	63	7	36	46	46	56	52	58.5
50	47	57	57	67	9	38	48	48	58	62	71.5
63	51	61	61	71	９	42	52	52	62	75	84.5

Цилиндр номеры/символы	D	ҺӘМ	ҺӘМ	ӘЙЕ	H	J	ҺӘМ	K	ТӘ	KB	М	ҺӘМ	П	ПА	ПБ	Т
12	6	4	M3×0.5	6	5	6.5	4.5	M5×0.8 Тишек аша:Φ4.2	12	16.3	10.2	1	M5×0.8	7.5	5	23
16	6	4	M3×0.5	6	5	6.5	4.5	M5×0.8 Тишек аша:φ4.2	12	19.8	11	1.5	M5×0.8	8	5.5	28
20	8	4	M4×0.7	8	6	6.5	4.5	M5×0.8 Тишек аша:φ4.2	14	24	13	1.5	M5×0.8	６	5.5	бер
25	10	4	M5×0.8	10	8	8.2	5.5	M6×1.0 Тишек аша:φ5.2	15	28	17	2	M5×0.8	9	5.5	бер
32	12	4	M6×1.0	12	10	8.2	5.5	M6×1.0 Тишек аша:φ5.2	16	34	22	2.4	PT1/8	9	9	-
40	16	4	M8×1.25	12	14	10.5	6.5	M8×1.25 Тишек аша:φ6.7	20	40	28	3	PT1/8	9.5	7.5	бер
50	20	5	M10×1.5	15	17	10.5	6.5	M8×1.25 Тишек аша:φ6.7	25	48	38	4	PT1/4	10.5	10.5	-
63	20	5	M10×1.5	15	17	10.5	6.5	M8×1.25 Тишек аша:φ6.7	25	60	40	4	PT1/4	12	11	бер

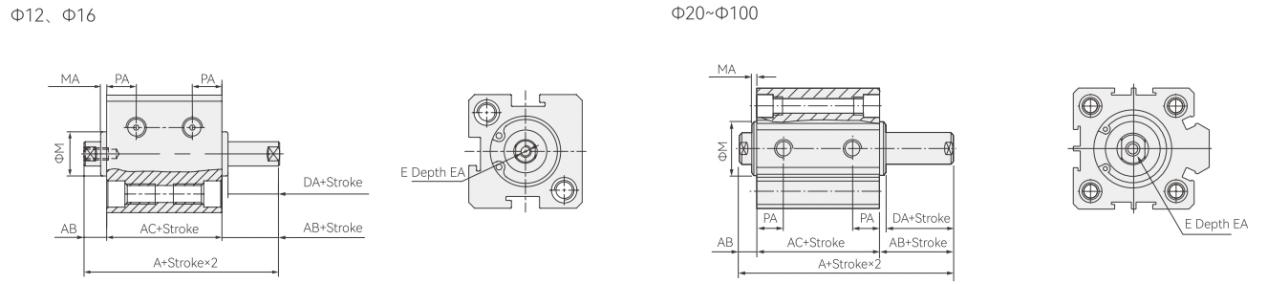

FSDAD

Цилиндр диаметры/ символы	А		AB	Кондиционер		ҺӘМ	ҺӘМ	ӘЙЕ		М	ҺӘМ	ПА
Цилиндр диаметры/ символы	Стандарт	Магнит белән	AB	Стандарт	Магнит белән	ҺӘМ	ҺӘМ	St≤10	10 нчы урын	М	ҺӘМ	St=5	5 нче урам
12	27	37	5	17	27	4	M3×0.5	6	6	10.2	1	5.5	6.3
16	29.5	39.5	5.5	18.5	28.5	4	M3×0.5	6	6	11	1.5	6.5	7.3
20	30.5	40.5	5.5	19.5	29.5	4	M4×0.7	8(St=5 өчен 6.5)		15	1.5	7.5	7.5
25	33	43	6	21	31	4	M5×0.8	10(7 өчен St=5)		17	2	8	8
32	38.5	48.5	7	24.5	34.5	4	M6×1.0	8	12	22	3	8	６
40	40	50	7	26	36	4	M8×1.25	8	12	28	3	8	10
50	46	56	9	28	38	5	M10×1.5	8	15	38	4	8	10.5
63	50	60	9	32	42	5	M10×1.5	10	15	40	4	9.5	11.8
80	63	73	11	41	51	6	M14×1.5	13	20	45	5	11.5	14.5
100	75	85	12	51	61	７	M18×1.5	18	20	55	5	16	20.5

[Искәрмә] Күрсәтелмәгән үлчәмнәр стандарт төр белән бер үк

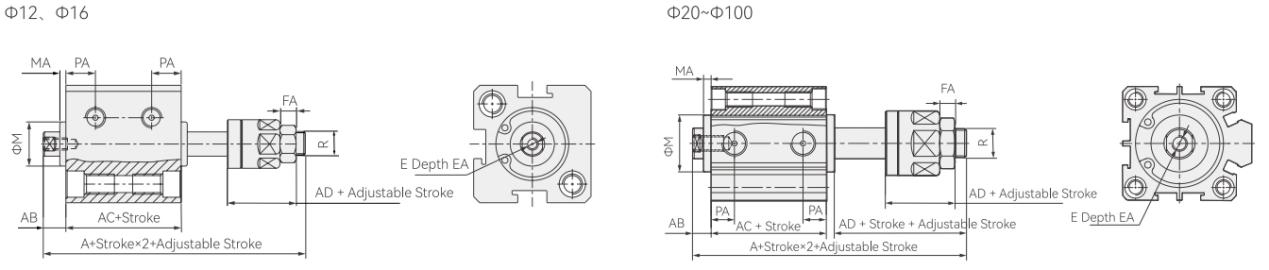

FSDAJ

Цилиндр диаметры/ символы	А		AB	Кондиционер		AD	E	ӘЙЕ		ЛӘКИН	М	ҺӘМ	ПА		R
Цилиндр диаметры/ символы	Стандарт	Магнит белән	AB	Стандарт	Магнит белән	AD	E	St≤10	10 нчы урын	ЛӘКИН	М	ҺӘМ	St=5	5 нче урын	R
12	40	50	5	17	27	17	M3×0.5	6	6	4	10.2	1	5.5	6.3	M5×0.8
16	42.5	52.5	5.5	18.5	28.5	17	M3×0.5	6	6	4	11	1.5	6.5	7.3	M5×0.8
20	47.5	57.5	5.5	19.5	29.5	21	M4×0.7	8(St=5 өчен 6.5)		5	15	1.5	7.5	7.5	M6×1.0
25	54	64	6	21	31	25	M5×0.8	10(7 өчен St=5)		6	17	2	8	8	M8×1.25
32	61.5	71.5	７	24.5	34.5	27	M6×1.0	8	12	6	22	3	8	9	M10×1.25
40	64	74	7	26	36	28	M8×1.25	8	12	7	28	3	8	10	M12×1.25
50	70	80	9	28	38	29	M10×1.5	8	15	7	38	4	8	10.5	M16×1.5
63	74	84	9	32	42	29	M10×1.5	10	15	8	40	4	9.5	11.8	M16×1.5
80	92.5	102.5	11	41	51	35.5	M14×1.5	13	20	10	45	5	11.5	14.5	M20×1.5
100	110.5	120.5	12	51	61	42.5	M18×1.5	18	20	13.5	55	5	16	20.5	M27×2.0

[Искәрмә] Күрсәтелмәгән үлчәмнәр стандарт тип белән бер үк.

FSDAT

Цилиндр диаметры/ символы	А		AB	Кондиционер		AD		Б	ТҮГЕЛ	D	ҺӘМ	ҺӘМ	ӘЙЕ	H	J	ҺӘМ	K	ТӘ	KB	М	ҺӘМ	П	ПА		ПБ
Цилиндр диаметры/ символы	Стандарт	Магнит белән	AB	Стандарт	Магнит белән	Стандарт	Магнит белән	Б	ТҮГЕЛ	D	ҺӘМ	ҺӘМ	ӘЙЕ	H	J	ҺӘМ	K	ТӘ	KB	М	ҺӘМ	П	Урам = 5	5 нче урын	St=5	5 нче урын
12	39	59	5	34	54	17	27	25	бер	6	4	M3×0.5	6	5	6.5	4.5	M5×0.8 Тишек аша: D4.2	12	16.3	10.2	1	M5×0.8	5	5	7.5	7.5
16	42.5	62.5	5.5	37	57	18.5	28.5	29	-	6	4	M3×0.5	6	5	6.5	4.5	M5×0.8 Тишек аша:φ4.2	12	19.8	11	1.5	M5×0.8	5	5.5	8	8
20	44.5	64.5	5.5	39	59	19.5	29.5	34	36	8	4	M4×0.7	8	6	6.5	4.5	M5×0.8 Тишек аша:φ4.2	14	24	13	1.5	M5×0.8	5	5.5	8	9
25	48	68	6	42	62	21	31	40	42	10	4	M5×0.8	10	8	8.2	5.5	M6×1.0 Тишек аша:φ52	15	28	17	2	M5×0.8	5.5	5.5	9	9
32	56	76	7	49	69	24.5	34.5	44	50	12	4	M6×1.0	12	10	8.2	5.5	M6×1.0 Тишек аша:φ52	16	34	22	2.5	PT1/8	6.5	9	9	9
40	59	79	7	52	72	26	36	52	58.5	16	4	M8×1.25	12	14	10.5	6.5	M8×1.25Тишек аша:φ6.7	20	40	28	3	PT1/8	7.5	7.5	9.5	9.5
50	65	85	9	56	76	28	38	62	71.5	20	5	M10×1.5	15	17	10.5	6.5	M8×1.25 Тишек аша: 6.7	25	48	38	4	PT1/4	8	10.5	8	10.5
63	73	93	9	64	84	32	42	75	84.5	20	5	M10×1.5	15	17	10.5	6.5	M8X1.25 Тишек аша: φ6.7	25	60	40	4	PT1/4	9.5	11	9.5	12
80	93	113	11	82	102	41	51	94	104	25	6	M14×1.5	20	22	17	11	M12×1.75 Тишек аша:φ10.4	25	74	45	5	PT3/8	11.5	14.5	11.5	14.5
100	114	134	12	102	122	51	61	114	124	32	7	M18×1.5	20	27	19	13	M14×2.0 Тишек аша:φ12.4	30	90	55	5	PT3/8	16	20.5	16	20.5

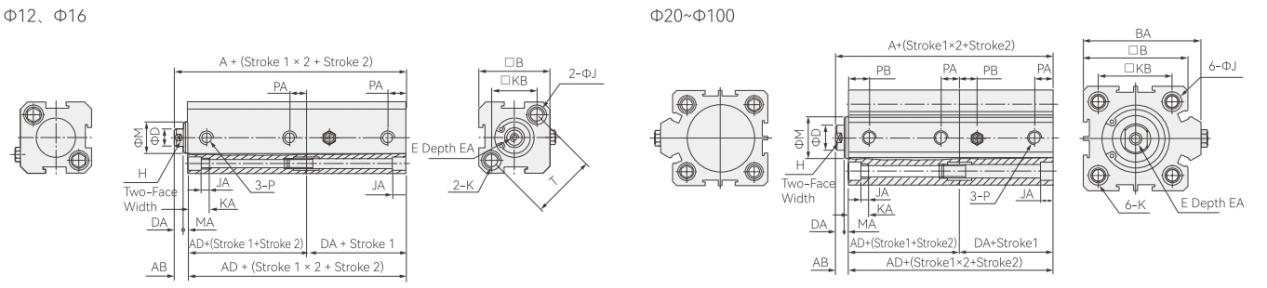

FSDAW

Цилиндр	А		AB	Кондиционер		AD		Б	ТҮГЕЛ	D	ҺӘМ	ҺӘМ	ӘЙЕ	H	J	ҺӘМ	K	ТӘ	KB	М	ҺӘМ	П	ПА		ПБ
Диаметр/Символ	Стандарт	Магнит белән	AB	Стандарт	Магнит белән	Стандарт	Магнит белән	Б	ТҮГЕЛ	D	ҺӘМ	ҺӘМ	ӘЙЕ	H	J	ҺӘМ	K	ТӘ	KB	М	ҺӘМ	П	St=5	5 нче урын	St=5	5 нче урын
12	44	64	5	34	54	17	27	25	-	6	4	M3×0.5	6	5	6.5	4.5	M5×0.8 Тишек аша:Φ4.2	12	16.3	10.2	1	M5×0.8	5	5	7.5	7.5
16	48	68	5.5	37	57	18.5	28.5	29	бер	6	4	M3×0.5	6	5	6.5	4.5	M5×0.8 Тишек аша:φ4.2	12	19.8	11	1.5	M5×0.8	5	5.5	8	8
20	50	70	5.5	39	59	19.5	29.5	34	36	8	4	M4×0.7	8	6	6.5	4.5	M5×0.8 Тишек аша:Φ4.2	14	24	13	1,5 л	M5×0.8	5	5.5	8	9
25	54	74	6	42	62	21	31	40	42	10	4	M5×0.8	10	8	8.2	5.5	M6×1.0 Тишек аша:Φ5.2	15	28	17	2	M5×0.8	5.5	5.5	9	9
32	63	83	7	49	69	24.5	34.5	44	50	12	4	M6×1.0	12	10	8.2	5.5	M6×1.0 Тишек аша:φ5.2	16	34	22	2.5	PT1/8	6.5	9	9	9
40	66	86	7	52	72	26	36	52	58.5	16	4	M8×1.25	12	14	10.5	6.5	M8×1.25 Тишек аша:Φ6.7	20	40	28	3	PT1/8	7.5	7.5	9.5	9.5
50	74	94	9	56	76	28	38	62	71.5	20	5	M10×15	15	17	10.5	6.5	M8×1.25 Тишек аша:Φ6.7	25	48	38	4	PT1/4	8	10.5	8	10.5
63	82	102	9	64	84	32	42	75	84.5	20	5	M10×15	15	17	10.5	6.5	M8×1.25 Тишек аша:Φ6.7	25	60	40	4	PT1/4	9.5	11	9.5	12
80	104	124	11	82	102	41	51	94	104	25	6	M14×15	20	22	17	11	M12×1.75 Тишек аша:φ10.4	25	74	45	5	PT3/8	11.5	14.5	11.5	14.5
100	126	146	12	102	122	51	61	114	124	32	7	M18×15	20	27	19	13	M14××2.0 Тишек аша:φ12.4	30	90	55	5	PT3/8	16	20.5	16	20.5

FHFY һәм FHFZ тоткалары
