Пневматик цилиндр нәрсә ул?

Техник алгарыш аркасында һәр мәшәкать җиңеләйде. Элек сәгатьләр буе дәвам иткән эш хәзер берничә секунд эчендә башкарыла. Әйе, Пневматик цилиндрБу нәрсә соң? Бу үзенчәлекле цилиндр шулай ук ​​технологиянең эволюцион адымнарының берсе; ул товарларны, машиналарның хәрәкәтләнүче өлешләреме яки башка әйберләрме, яхшырак күчерә ала.

Әгәр дә сез пневматик цилиндрлар турында белергә телисез икән, элемтәдә калыгыз! Чөнки бу блог пневматик цилиндрларны тирәнтен яктыртачак, шул исәптән аларның компонентлары, эшләү механизмнары, төрләре, кулланылышы һәм башкалар. Шуңа күрә өйрәнүдән ләззәт алыгыз!

Пневматик цилиндр

1) Пневматик цилиндрлар нәрсә ул?
"Пневматик цилиндрлар - сызыклы хәрәкәт ясау өчен кысылган һаваны кулланучы механик җайланма."

Гадилеге, ышанычлылыгы һәм тигез хәрәкәте аркасында алар сәнәгать һәм автоматизация системаларының аерылгысыз өлеше дип санала.

Асылда, пневматик цилиндр кысылган һава куллана. Кысылган һава поршеньне цилиндр эчендә өскә таба хәрәкәт итәргә мәҗбүр итә, бу сызыклы хәрәкәткә китерә. Бу поршень хәрәкәте турыдан-туры булмаган рәвештә объектларны этү, тарту яки күчерү белән бәйле эшләрдә кулланыла.

Пневматик цилиндр нинди өлешләрдән тора?
Пневматик цилиндр комплектын берничә төп компонент тәшкил итә. Әйдәгез, алар турында гади сөйләшик. Һава цилиндрыэчке өлешләрне берәм-берәм;

i) Цилиндрлы мичкә: Болар пневматик цилиндр комплектларының мөһим өлеше булып тора, алар башка өлешләр урнаштырылган һава цилиндрларының корпусы булып хезмәт итә. Гадәттә корыч яки алюминийдан ясала. Ул поршеньнең эчендә хәрәкәт итүен тәэмин итә торган конструкция бирә.

ii) Поршень: Пневматик поршеньнәр торба эчендә алга-артка хәрәкәт итәләр. Эш көче пневматик поршень өлешләренә басымлы һавадан килеп чыга.

iii) Поршень штангасы: Штанга поршеньгә беркетелгән һәм цилиндр тышына сузыла. Ул машина эчендәге яки системадагы поршеньнәр аркасында килеп чыккан хәрәкәтләрне тапшыра.

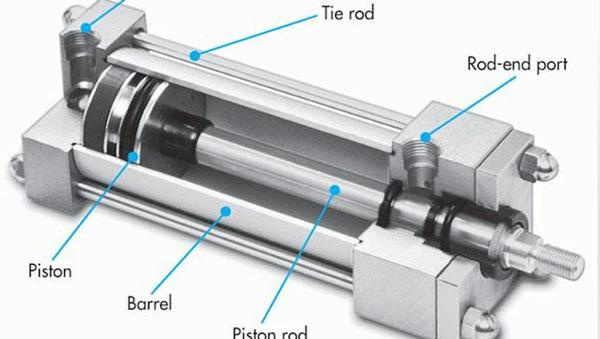

Пневматик цилиндрның компонентлары

iv) Ахыргы капкачлар: Бу капкачлар пневматик цилиндр детальләренең мөһим өлеше булып тора. Алар цилиндрның һәр очын каплап, газ герметиклыгын саклый. Алар белән бергә портлар килә, алар кысылган һаваның цилиндрга керүенә һәм чыгуына мөмкинлек бирә.

v) Штанга мөһерләре: Бу пломбалар зарарлы кисәкчәләрне камерага кертмәс өчен, агып чыгуны булдырмас өчен, таякчыкның ике ягында да урнашкан.

vi) Буфер мөһерләре: Болар камера эчендә урнашкан һава цилиндрының мөһим өлешләренең берсе, алар цилиндрга һәм штангага бәрелүне йоту аркасында эш вакытында килеп чыккан арыганлыкны һәм бәрелүне киметүгә ярдәм итә.

Шулай итеп, болар механик эш башкару өчен ионнар хезмәттәшлегендә эшләүче пневматик цилиндр компонентлары иде.

2) Пневматик цилиндр ничек эшли?
Гомумән алганда, пневматик цилиндрлар гади, ләкин ышанычлы итеп эшләнгән. Пневматик цилиндрның өлешләре бергәләп хәрәкәтне тәэмин итә. Алар сызыклы хәрәкәт булдыру өчен басымлы һавага таяна. Аның эшләү механизмы бик катлаулы түгел. Әйдәгез, аның ничек эшләвен карап чыгыйк:

Беләсезме, бу цилиндрның пневматик капкачларында кысылган һава керә һәм чыга торган портлар бар (шул ук система эчендәге басымны саклау һәм герметизацияләү өчен җаваплы). Һава юлы цилиндрга тоташтырылганнан соң (пневматик диаграммада күрсәтелгәнчә), кысылган һава торба аша ага һәм цилиндр эченә керә. Артка һәм алга хәрәкәт итүче пневматик поршень бу һава цилиндры эчендә урнашкан. Кысылган һава басым ясаганда, поршень туры хәрәкәт итә.

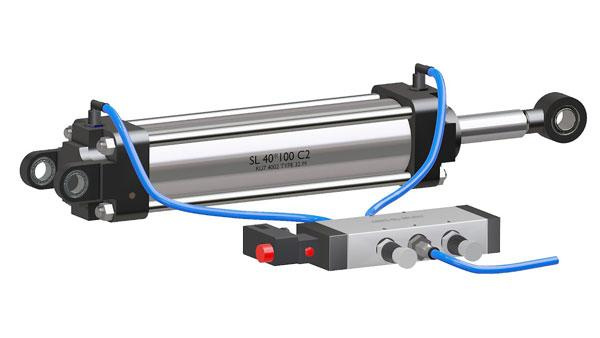

Авиакомпания белән элемтә

Поршень цилиндрдан чыгып торган таякка тоташтырылган. Поршень хәрәкәт иткәндә, бу таяк хәрәкәтне күчерергә яки контрольдә тотарга кирәк булган нәрсәгә күчерү юлы белән дә эшли. Моны берәр нәрсәне өскә яки аска этәрү өчен кулланырга мөмкин. Пневматик схемага карасагыз, сез аңлаешлырак булачаксыз.

Пневматик цилиндрның эшләве

Сыгылган газның һава агымы тизлеген контрольдә тоту ярдәмендә, аның йогынтысы белән бергә тизлекне үзгәртергә мөмкин. Бу үзенчәлек аларны гади этеп-тарту операцияләреннән алып катлаулы автоматлаштырылган процессларга кадәр барысын да эшкәртерлек дәрәҗәдә универсаль итә.

3) Пневматик цилиндрларның төрләре нинди?
Пневматик цилиндрларның төрле төрләре бар, аларның һәрберсе төрле максатлар өчен программалаштырылган. Пневматик цилиндрларның төп төрләре түбәндәгеләрне үз эченә ала:

• Бер тәэсирле цилиндрлар: Алар поршеньне бер юнәлештә генә хәрәкәтләндерү өчен кысылган һава кулланалар, ә пружина яки башка көч поршеньне башлангыч хәленә кайтара. Алар, нигездә, бер юнәлештә хәрәкәт җитәрлек булган очракларда кулланыла.
• Икеләтә тәэсирле цилиндрлар: Бу цилиндр төре иң популяр һава цилиндр төрләренең берсе. Алар кысылган һава поршеньне ике якка да этәрү юлы белән эшли, шуның белән алар төрле бурычлар өчен сыгылмалырак һәм универсальрәк.

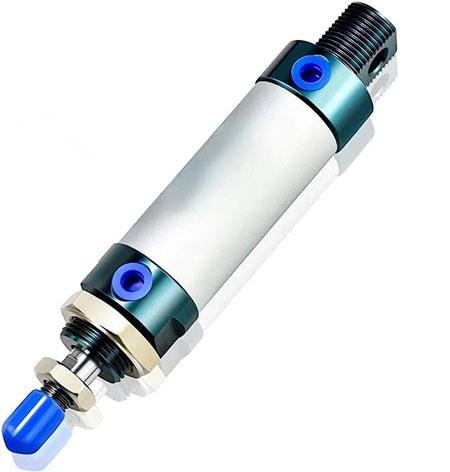

Икелә тәэсир итүче цилиндр

• Әйләнмәле пневматик актуаторлар: Башка цилиндрлар кебек сызыклы (туры хәрәкәт) хәрәкәт итү урынына, бу цилиндрлар әйләнү хәрәкәте тудыра. Алар гадәттә әйләнүне таләп итә торган операцияләр өчен кулланыла, мәсәлән, өлешләрне әйләндерү яки почмакны көйләү.
• Компакт цилиндрлар: Зуррак версияләр сыймый торган урыннарга урнаштырылыр өчен, компакт цилиндрлар стандарт цилиндрларга караганда кечерәк һәм җиңелрәк итеп ясалган.
• Җитәкләнгән цилиндрлар: Җитәкләүче цилиндрлар кыска йөрешләр өчен махсус, аларның эченә юнәлткеч рельслар яки подшипниклар урнаштырылган. Алар поршень хәрәкәтләренә карата тигезлекне сакларга ярдәм итә ала.
• Ике катлы цилиндрлар: Бу конструкцияләр поршеньнәрнең ике очыннан да сузылган таякчыклардан тора. Бу конструкция көчләрнең тигезлеген тәэмин итә һәм тотрыклы хәрәкәт итәргә мөмкинлек бирә, шуңа күрә ул еш кына симметрик хәрәкәтләр өчен кулланыла.

Бу аларны төрле сәнәгать һәм автоматизация бурычлары өчен идеаль итә, чөнки һәр пневматик цилиндр төре билгеле бер таләпләргә туры килә.

4) Пневматик цилиндрларның кулланылышы нинди?
Контрольләнгән сызыклы хәрәкәтне тәэмин итү мөмкинлеге төрле секторларда пневматик поршень цилиндрларын куллануга китерде. Кайбер төп кулланылышлар түбәндәгеләрне үз эченә ала:

+ Җитештерү: Пневматик цилиндрлар җитештерүдә җыю, сортлау, төрү һ.б. процессларын автоматлаштыра. Алар детальләрне җитештерү линияләре буенча этәләр, тарталар яки күтәрәләр.

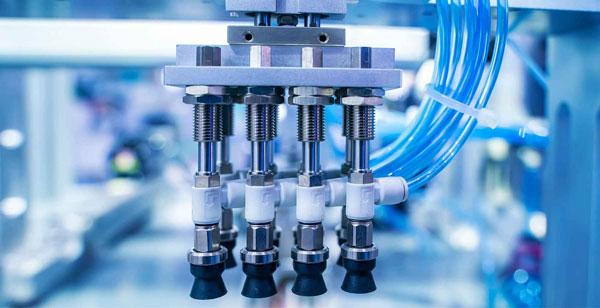

Пневматик цилиндрларның кулланылышы

+ Упаковка сәнәгате: Упаковка сәнәгатендә компанияләр аларны тутыру, мөһерләү һәм этикеткалау процедураларында кулланалар. Бу упаковкалау операцияләренең эзлекле һәм төгәл булуын тәэмин итә.

+ Материаллар белән эш итү: Складларда һәм заводларда материал эшкәртүчеләр пневматик цилиндрлар ярдәмендә товарларны күчерәләр, конвейерларны йөртәләр, әйберләрне күтәрәләр һәм саклау системалары белән нәтиҗәле идарә итәләр.

+ Автомобиль сәнәгате: Автомобиль җыю линияләрендә пневматик цилиндрлар детальләрне штамплау, җыю һәм сынау өчен кулланыла. Алар җитештерүнең төгәллеген һәм тизлеген арттыра.

+ Робототехника: Бу цилиндрлар робот системаларында робот кулларын һәм башка тән өлешләрен хәрәкәтләндерү өчен кулланыла. Моннан тыш, алар эретеп ябыштыру җиһазларында, буяу коралларында һәм материаллар белән эш итү җайланмаларында кулланыла.

+ Азык-төлек һәм эчемлекләр сәнәгате: Пневматик цилиндрлар шулай ук ​​азык-төлек һәм эчемлекләр сәнәгатендә шешәләрне автоматик рәвештә тутыру, капкач белән ябу һәм этикеткалау өчен дә кулланылган.

+ Медицина өлкәсе: Аларны медицина җиһазларында, мәсәлән, пациентларны күтәрү җайланмаларында, диагностик аппаратларда һ.б. табарга мөмкин, чөнки операция өчен хәрәкәтне контрольдә тоту бик мөһим.

+ Төзелеш җиһазлары: Пневматик цилиндрлар төзелеш техникасы, электр кораллары, мәсәлән, хәрәкәтләнүче чүкечләр, күтәргечләр яки экскаваторлар өчен файдалы. Шуңа күрә авыр йөкле эшләрдә югары сыйфатлы эшләү тәэмин ителә.

Ярар! Пневматик цилиндрлар бик яхшы җайлашучанлыкка һәм нәтиҗәлелеккә ия, шуңа күрә алар төрле тармаклардагы эшчәнлекне автоматлаштыру өчен популяр.

5) Соңгы сүзләр
Кыскасы, пневматик цилиндрлар төрле сәнәгать тармакларында нәтиҗәле сызыклы хәрәкәт өчен бик мөһим. Алар төрле бурычларны гадиләштереп, автоматизация дәрәҗәсен күтәрә.

Монда сезнең белән уртаклашырга тиешле мөһим бер нәрсә бар: югары сыйфатлы продукция һәм ышанычлылык өчен, Foye пневматик цилиндр җитештерүчеләрен сайлагыз, аларның югары сыйфатлы продуктлары төрле ихтыяҗларны канәгатьләндерә, югары нәтиҗәлелек белән ныклыкны гарантияли. Foye белән хезмәттәшлек сезгә операцияләрегезнең нәтиҗәлелеген максимальләштерергә ярдәм итә ала, нәтиҗәдә автоматлаштыру нәтиҗәләре яхшырак була.
