Пневматик электромагнит клапан: ничек эшләргә, тоташтырырга, чистартырга һәм тикшерергә

Пневматик соленоид клапаннар бик ышанычлы һәм куркынычсыз булса да, кайвакыт алар кайбер ваемсызлык аркасында катлаулылыклар китереп чыгарырга мөмкин. Шуңа күрә, сезне теләсә нинди мәшәкатьләрдән саклап калу өчен, бу мәкаләдә пневматик соленоид клапанның ничек эшләве, аларны ничек дөрес тоташтыру, чистарту һәм тикшерү турында сөйләнәчәк. Шуңа күрә, өйрәнүне дәвам итегез!

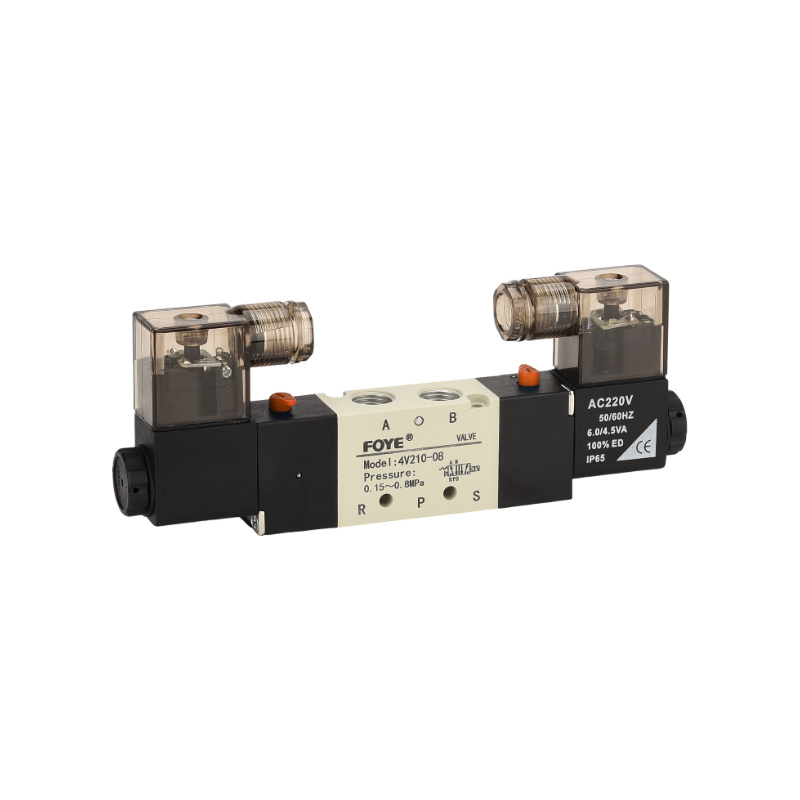

1 нче рәсем Пневматик электромагнит клапан

1) Пневматик соленоид клапан нәрсә ул?
"Пневматик соленоид клапан - пневматик системалар схемасындагы һава агымын һәм газларны контрольдә тоту өчен эшләнгән җайланма."

Аның эшләвен электромагнит соленоид билгели. Ул клапанны ачып яки ябарга кысылган һава агымын туктату яки рөхсәт итү өчен кулланыла. Мондый клапаннар төрле тармаклардагы процессларны автоматлаштырырга мөмкинлек бирүче машиналарда һәм системаларда һава белән тәэмин итүне көйләүдә мөһим роль уйный.

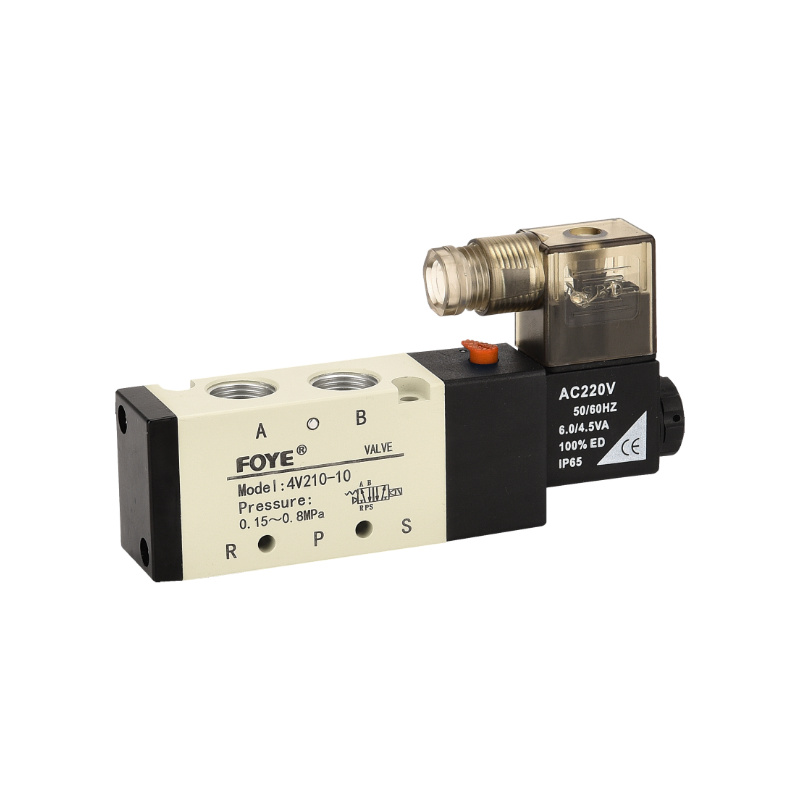

2 нче рәсем. Фойе электромагнит клапаны

Пневматик соленоид клапаннар сәнәгать автоматизациясе һәм җитештерү заводларында еш очрый торган компонентлар. Алар контрольдә тоту кебек эшчәнлекләргә кертелгән. Һава цилиндрыпневматик җайланмалар белән эшләү һәм һава белән идарә итү функциясен контрольдә тоту системалары. Завод мәгълүматларында алар төрү машиналарын, конвейер тасмаларын һәм робот кулларны эшләтү максатыннан хезмәт итә. Шул ук вакытта автомобиль кушымталарына һава тормозлары белән идарә итү һәм башка контрольдә тоту бурычлары керә.

Һава агымын контрольдә тоту өчен ничә порт булуына карап, соленоидлы клапаннар ике яклы, өч яклы яки дүрт яклы төрләргә бүленә. Бу аларны һаваны төгәл бүлү, тиз алыштыру, шулай ук ​​системаларны куркынычсыз туктату кебек теләсә нинди кулланылышта кулланырга мөмкинлек бирә.

2) Пневматик соленоид клапан ничек эшли?
Иң гади пневматик клапан электромагниты түбәндәге төп өлешләрдән торырга мөмкин:

• Соленоид катушкасы: Бу магнит кырын барлыкка китерүче клапан элементы.
• Поршень: Поршень катушка эчендәге урынны били ала һәм магнит кырына карап, катушка эченә яки тышына хәрәкәт итә ала.
• Клапан корпусы: Эчке өлешләр клапан корпусы белән ныгытылган һәм саклана. Шулай ук, аларның кысылган һава керә һәм чыга торган керү һәм чыгу портлары да бар.
• Аэропортлар: Портлар клапанга һаваны системаның төрле пневматик өлешләренә юнәлтергә мөмкинлек бирә.
• Эш тәртибе:

1 нче адым) Башлангыч халәт: Тыныч хәлдә, ягъни соленоид клапан пластинасы зарядланмаганда (энергия бирелмәгәндә), поршень үзенең табигый торышында тотыла. Бу клапанның конструкциясенә карап, һава агымын рөхсәт итү яки агымны блоклау булырга мөмкин. Гадәти ябык клапанда, клапанга электр энергиясе бирелмәгәндә, поршень үз урынында калачак һәм һава агымы булмаячак. Гадәттә ачык хәлдә, клапанга электр энергиясе бирелгәнче, һава клапанга керә ала.

3 нче рәсем. Клапанның энергиясез халәтләре.

2 нче адым) Электр энергиясе белән тәэмин итү: Соленоидка электр энергиясе бирелгәннән соң, катушка магнит көчләре барлыкка китерә.

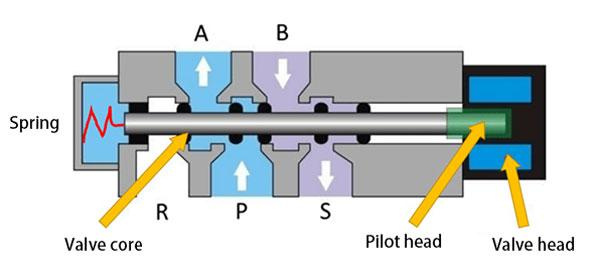

4 нче рәсем. Клапанның энергия белән тулы халәте

3 нче адым) Поршеньнең хәрәкәте: Клапанның конфигурациясенә карап, поршень өскә тартылачак яки поршень аска этәреләчәк.

• Гадәттә ябык клапан өчен, пневматик җайланманы агым юнәлешендә вертикаль рәвештә тарту катушка поршенен утырган укыннан күтәрә. Бу кысылган һаваны ташу өчен юл ачачак.
• Гадәттә ачык клапан эчендә, клапанны эшләтеп җибәрү өчен электр энергиясе бирелгәндә, поршень мәшгуль була һәм куышлыкта һава агымы тыгыла.

4 нче адым) Һава керү урыны: Клапанга һава сайланган портлар аша керә һәм пневматик җайланмалар, һава баллоннары яки системаның башка өлешләре өчен махсус урнаштырылган савытлар аша таратыла.

5 нче адым) Электр белән тәэмин итүне өзегез: Шулай ук, электр тогы бирелмәгәндә, магнит кыры юкка чыга. Хәзер клапан поршенен пружинасы башлангыч хәленә кайтара, ул я һава агымын блоклый, я аны кире кайтара.

Бу гади кабызу-сүндерү функцияләре пневматик соленоидлы пенуматик клапаннарга югары төгәллек һәм тиз тизлек бирә.

3) Пневматик соленоид клапанны ничек тоташтырырга?
Соленоид клапанны тоташтыру - көнләшеп булмый торган эш. Бу электр җайланмаларын дөрес тоташтыруны үз эченә ала, шуңа күрә соленоид клапанның эшенә тәэсир итә ала. Шулай ук ​​соленоид көтелгәнчә бер үк электр чыганагында, үзгәрүчән яки даими токта эшлиме, юкмы икәнен тикшереп карау киңәш ителә. Стандарт көчәнешләр 24В/110В/220В тәшкил итә, һәм артык көчәнеш куллану клапанны яндырырга яки аны максатчан куллану өчен файдасыз итәргә мөмкин.

• Пневматик электромагнит клапанны ничек тоташтырырга:

1 нче адым) Электрны сүндерегез: Зыян күрү яки электр тогы сугудан саклану өчен, электр компонентына зыян китергәнче, электр белән тәэмин итүне сүндерегез.

2 нче адым) Чыбык терминалларын ныгытыгыз: Соленоид клапан пневматик җайланмасында чыбыклар тоташтырылган ике, өч яки аннан да күбрәк чыбык блок терминалы булырга тиеш. Күпчелек очракта алар чыбыкларны нык урнаштыру өчен эшләнгән винтлар яки кыскычлар.

3 нче адым) Чыбыкларны тоташтыру: Гомумән алганда, AC соленоидлары өчен полярлык мөһим түгел, ләкин кайбер очракларда даими ток соленоидлары кулланылганда, тиешле төсләр кулланылырга тиеш, ягъни уңай чыбыкны (кызыл) электр белән тәэмин итү җайланмасының уңай чыбыгы белән уңай терминалга тоташтырырга. Ә тискәре чыбыкны (кара) тискәре терминалга тоташтырырга кирәк.

5 нче рәсем Пневматик соленоид клапанны тоташтыру

4 нче адым) Буыннарны герметизацияләү: Бу терминалларны кысу яки тоташтыргычларны ныгыту юлы белән электр тоташуларын тәмамларга ярдәм итә. Начар тоташулар эшләүгә тәэсир итәргә һәм дуга барлыкка килүгә китерергә мөмкин.

5 нче адым) Җиргә тоташтыру: Кайбер соленоидларны, бигрәк тә AC кулланылышында, җиргә тоташтырырга кирәк булырга мөмкин. Әгәр дә шулай икән, җирләү чыбыгын җирләү ноктасындагы клапанга тоташтырыгыз.

6 нчы адым) Системаны ныгытыгыз: Барлык аксессуарлар тоташтырылганнан соң, электрны кабызыгыз һәм электромагнит клапанын кабызыгыз. Идарә итү сигналы нигезендә клапанның дөрес кабынуын һәм сүнүен тикшерегез.

Пневматик соленоид клапанның куркынычсызлыгын һәм оптималь эшләвен тәэмин итү өчен дөрес электр үткәргечләр бик мөһим.

4) Пневматик соленоид клапанны ничек дөрес чистартырга?
Һава пневматик соленоид клапанын чистарту мөһим, чөнки ул эшчәнлекне яхшырта ала, бу шулай ук ​​хезмәт итү вакытын да арттырачак. Ләкин, клапан озак вакыт кулланылса, аның эче пычрана һәм аны эшләтеп җибәрү мөмкин булмаячак. Клапанны куркынычсыз ысул белән чистартырга ярдәм итәчәк берничә гамәли адым.

• Пневматик электромагнит клапанны дөрес чистарту:
• Электр һәм һава белән тәэмин итүне сүндерегез: Беренчедән, бәхетсезлек очракларын булдырмас өчен, клапан соленоидына электр белән тәэмин итүнең сүндерелгән булуына инаныгыз. Һава белән тәэмин итүнең сүндерелгән булуына инаныгыз һәм җәрәхәтләр куркынычын булдырмас өчен системадагы басымны киметегез.
• Соленоид катушкасын чыгарыгыз: Сильфон пружинасын яки соленоид катушкасы белән ясалган теләсә нинди механик детальләрне аерыгыз. Клапанның эчке өлешләренә керү өчен, сабырлык белән бу катушканы клапан корпусыннан аерыгыз. Бу процесс вакытында катушканы яки аның чыбыкларын өзмәгез.
• Клапанны сүтегез: Отвертка ярдәмендә, эчке таҗ җыелмасын күрү өчен клапан корпусын борып алыгыз һәм аерыгыз. Җыелма поршень, тыгызлагычлар, пружиналардан һәм аларның куышлыкларыннан тора. Детальләрнең урнашуын язып алыгыз, чөнки бу аларны дөрес итеп реконструкцияләргә ярдәм итәчәк.
• Тузан суырткыч белән чистарту: Корпусның өске өлешендә урнашкан тутыру тартмасыннан һәм каналдан эчке клапан өлешләрен йомшак марля тукыма белән пылесос белән чистартыгыз. Чыдам таплар өчен кысылган һава яки кайбер чистарту чаралары кирәк булырга мөмкин. Тыгызлагычларга яки эчке өлешләргә тәэсир итә алырлык бик көчле химик матдәләр кулланмагыз.
• Зыян күргән компонентларны торгызу: Чистарту вакытында тыгызлагычларны, пружинаны һәм поршеньне тузу яки зыян күрү-килмәвен тикшерегез. Әгәр бер деталь зыян күргән булып күренсә һәм аны кулланып булмый икән, клапанны кире җыяр алдыннан аны икенчесе белән алыштырыгыз.
• Клапанны урнаштырыгыз: Чистартканнан һәм барлык төп тикшерүләрне үткәргәннән соң, хәзер клапанны җыярга мөмкин, барлык детальләрнең дә төгәл урыннарына кайтарылуын тәэмин итү.
• Клапанны эшләтеп җибәрегез: Җыю тәмамлангач, һава һәм электр белән тәэмин итү җайланмаларын тоташтырырга мөмкин. Эшчәнлекнең бөтенлеген тикшерү өчен клапанны эшләтеп җибәрегез.

Пневматик соленоид клапаннарны еш чистарту компонентларның эшчәнлеген яхшырта, шуның белән аларның нәтиҗәле эшләвен тәэмин итә.

5) Пневматик соленоид клапанны ничек тикшерергә?
Пневматик соленоид клапанны тикшерү системаның дөрес эшләвен тәэмин итү өчен бик мөһим. Түбәндә пневматик соленоид клапанны ничек тикшерүнең адым саен процедурасы китерелгән.

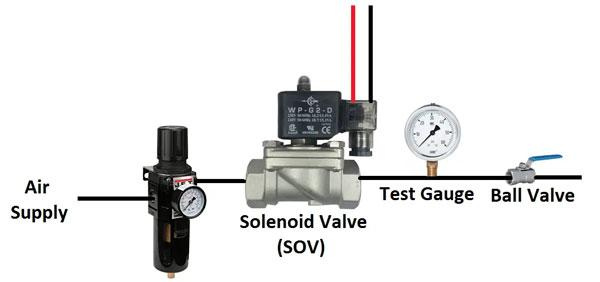

6 нчы рәсем. Соленоид клапанын тикшерегез

• Пневматик электромагнит клапанны тикшерү процедурасы:

i) Системаны сүндерегез: Ярар, беренче адым - электр белән тәэмин итүне сүндерү һәм пневматик системадагы басымны киметү. Бу тикшерү вакытында материалларның җимерелүе яки куркынычларын булдырмаска ярдәм итәчәк.

ii) Визуаль тикшерү: Компонент электромагнит клапанын визуаль тикшерүдән башлагыз. Клапан корпусын һәм аның барлык тоташуларын ярыклар, агып чыгулар яки тузу һәм ертылу очракларына тикшерегез.

iii) Электр белән тәэмин итүне тикшерегез: Соленоид катушкасына дөрес көчәнеш бирелгәнлеген тикшерү өчен мультиметр кулланыла. Мультиметрны көчәнеш торышына борыгыз һәм аның зондларын клапан терминалларына куегыз. Үлчәү җайланмаларында күрсәтелгән көчәнешкә игътибар итегез. Хәзер аны спецификацияләргә туры китереп, клапандагы көчәнеш белән чагыштырыгыз, ул 24В 110В яки 220В арасында үзгәрә.

iv) Эш тавышларын тыңлагыз: Клапанны эшләтеп җибәрегез һәм соленоид тартылганда чыккан чыртылдау тавышын ишетегез. Әгәр бу юлы тавыш ишетелмәсә, бу катушка ватык яки поршень тыгылып калган булырга мөмкин.

v) Һава агымын тикшерегез: Клапан эшләтеп җибәрелгәндә, һаваның билгеле бер клапан аша дөрес үтүен күзәтегез. Моны я клапаннардан чыккан һаваны тотып, я манометр кулланып эшләргә мөмкин.

vi) Катушка каршылыгын тикшерегез: Мультиметрның көйләүләрен үзгәртегез, ул соленоид катушкасын билгеләү өчен каршылыкны (омны) күрсәтерлек итеп. Әгәр каршылык бик югары яки хәтта нульгә җитсә, димәк, катушка ватык һәм аны алыштырырга кирәк.

6) Соңгы сүзләр
Әгәр дә сез пневматик соленоид клапаныгызның дөрес эшләвен телисез икән, аны даими тикшереп торырга һәм чистартырга кирәк. Бу мәкаләдәге тәкъдимнәрне үтәү клапан системасын кыска гомерлелектән һәм нәтиҗәсез эшләүдән саклый.
