Пневматик цилиндрлар ничек эшли, өстенлекләре һәм урнаштыру адымнары

Пневматик цилиндрs заманча сәнәгать автоматизациясендә мөһим роль уйный, кысылган һава энергиясен механик хәрәкәткә әйләндерә торган көчле пневматик җайланмалар буларак эшли. Бу күп функцияле җайланмалар гади сызыклы пневматик җайланмалардан алып катлаулы робот системаларына кадәр күп төрле кушымталарда кулланыла. Аларның мөһимлеге төрле җитештерү һәм җитештерү процессларында ышанычлы, нәтиҗәле һәм экономияле хәрәкәтне контрольдә тоту чишелешләрен тәэмин итү сәләте белән ассызыклана.

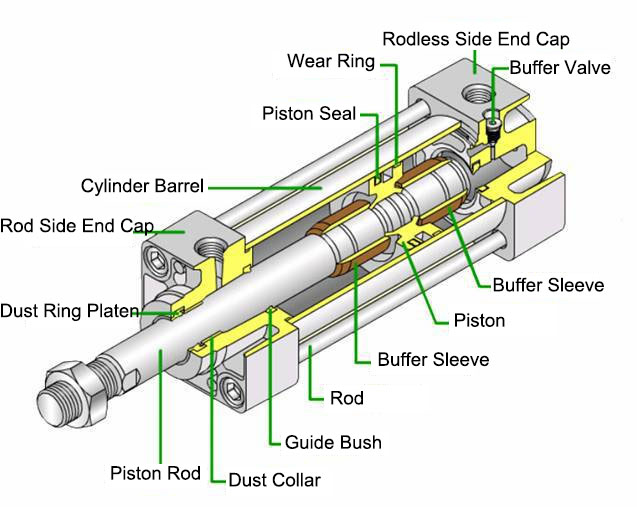

Пневматик цилиндрның төп компонентлары
Пневматик цилиндрның ничек эшләвен аңлау аның төп компонентларын тикшерүдән башлана. Әйдәгез, бу җайланмаларның нәтиҗәле эшләвен тәэмин итүче төп өлешләрне карап чыгыйк.

1. Цилиндрлы мичкә
Функция: Цилиндр цилиндры - цилиндрның төп өлеше, ул поршеньнең алга-артка хәрәкәт итүе өчен савыт булып хезмәт итә.

Характеристикалары: Гадәттә алюминий эретмәсе, дат басмас корыч яки бакыр эретмәсе кебек югары ныклыклы, тузуга чыдам материаллардан ясала. Поршеньнең шома хәрәкәтен һәм һава үткәрмәвен тәэмин итү өчен эчке өслек төгәл эшкәртелүен таләп итә.

2. Поршень
Функция: Поршень цилиндр цилиндры эчендә урнашкан һәм кысылган һава көче ярдәмендә сызыклы хәрәкәт итә.

Характеристикалары: Гадәттә түбән ышкылучан, югары тузуга чыдам материаллардан ясала һәм һава агып чыгуны булдырмас өчен герметиклар белән җиһазландырылган, нәтиҗәлелекне һәм төгәллекне яхшырта.

3. Поршень штангасы
Функция: Поршень таягы - поршеньгә тоташтырылган таяк формасындагы компонент, ул поршеньнең сызыклы хәрәкәтен тышкы йөкләнешкә тапшыра.

Характеристикалары: Гадәттә, катыртылган корычтан яки дат басмас корычтан ясала, тузуга чыдамлыкны арттыру өчен өслек катырту эшкәртелә.

4. Капкачлар
Функция: Капкачлар цилиндр цилиндрын ике очыннан да ябып тора һәм цилиндр өчен һава керү һәм чыгу портларын тәэмин итә.

Характеристикалары: Гадәттә алюминий эретмәсеннән яки чуеннан ясала, цилиндр цилиндрының очларына болтлар яки җепләр ярдәмендә беркетелә.

5. Тюленьнәр
Функция: Тыгызлагычлар кысылган һаваның цилиндр эченә агып чыгуын булдырмас өчен кулланыла, бу цилиндрның нәтиҗәлелеген һәм эшчәнлеген яхшырта.

Характеристикалары: Катлаулы герметик конструкцияләр ныклыкны һәм озак вакыт хезмәт итүне тәэмин итә. Гадәти материалларга каучук, полиуретан һәм PTFE (политетрафторэтилен) керә.

6. Һава портлары
Функция: Һава портлары - цилиндр һәм тышкы һава чыганагы арасында һава алмашу өчен интерфейслар.

Характеристикалары: Һава керү һәм чыгу портлары гадәттә җиңел урнаштыру һәм башка җиһазларга тоташтыру өчен стандартлаштырылган резьбалы интерфейслар белән җиһазландырылган.

7. Мендәрләр
Функция: Поршень оч позицияләренә җиткәч, бәрелү көчен киметү, цилиндрның гомерен озайту һәм тавышны киметү өчен мендәрләр кулланыла.

Характеристикалары: Гадәттә цилиндрның капкачлары эчендә урнашкан, һава яки гидравлик амортизатор ярдәмендә тизлекне киметә.

8. Монтажлау өчен аксессуарлар
Функция: Беркетү аксессуарларына цилиндрны ныгыту һәм дөрес урнаштыруны тәэмин итү өчен кулланыла торган төрле кронштейннар, нигезләр һәм беркеткечләр керә.

Характеристикалары: Төрле урнаштыру ысуллары, мәсәлән, алгы фланец, арткы фланец, нигезгә урнаштыру яки цилиндрикка урнаштыру, куллануның конкрет ихтыяҗларына нигезләнеп сайлана.

9. Клапан
Функция: Клапаннар кысылган һаваның керүен һәм чыгуын контрольдә тота, бу цилиндрның алдан билгеләнгән программалар буенча эшләвенә мөмкинлек бирә.

Характеристикалары: Ихтыяҗларга нигезләнеп төрле төр клапаннар сайларга мөмкин, мәсәлән, бер яклы клапаннар, ике яклы клапаннар, пропорциональ клапаннар һ.б.

Эш принцибы
Пневматик цилиндрлар басым һәм көч принципларына нигезләнеп эшли. Менә этап-этап процесс:

Һава белән тәэмин итү:
Кысылган һава һава компрессоры ярдәмендә барлыкка килә һәм клапаннар аша цилиндрга бирелә. Клапаннар цилиндр камералары эчендәге һава агымын һәм юнәлешен контрольдә тота.

Һава керү урыны һәм поршень хәрәкәте:
Кысылган һава цилиндрның бер ягына (керү портына) кергәч, ул поршеньгә басым ясый. Паскаль законы буенча, чикләнгән сыеклыкка (һавага) басым барлык юнәлешләрдә дә тигез тапшырыла.

Бу басым поршеньгә көч китереп чыгара, аның хәрәкәтенә китерә. Поршень мәйданы һава басымына тапкырланганда, цилиндр тарафыннан эшләнгән көч күренә (Көч = Басым × Мәйдан).

Поршень штангасын сузу һәм кире тарту:
Поршень хәрәкәт иткәндә, ул поршень таягын этә яки тарта, шуның белән сызыклы хәрәкәт барлыкка килә.

Поршеньнең каршы ягыннан чыккан һава башка порт аша чыга, ул гадәттә һаваны шома чыгару өчен клапан белән идарә ителә.

Икеләтә тәэсирле һәм бер тәэсирле цилиндрлар:
Икеләтә тәэсир итүче цилиндр: Поршеньнең ике ягына да һава басымы бирелергә мөмкин, бу контрольдә тотылган сузылу һәм тартылу мөмкинлеген бирә. Бу цилиндр төрендә ике һава порты бар - берсе поршеньне этеп чыгару (сузу) өчен, икенчесе аны артка тарту (җыю) өчен.

Бер тәэсирле цилиндр: Һава басымы поршеньнең бер ягына гына бирелә, гадәттә поршень штангасын этеп чыгара. Поршеньне башлангыч хәленә кайтару өчен пружиналы яки тышкы көч кулланыла. Бу типтагы цилиндрның сузу өчен бер һава порты бар һәм ул пружинаны кире кайтару механизмына яки тарту өчен йөкләнешкә таяна.

Контрольләү һәм күзәтү
Юнәлешле контроль клапаннары: Цилиндрга кысылган һава агымын һәм юнәлешен көйләү өчен бик мөһим. Алар икеләтә тәэсир итүче цилиндрдагы ике порт арасында һава белән тәэмин итүне алыштыру юлы белән хәрәкәт юнәлешен билгелиләр.

Басым регуляторлары һәм агымны көйләү клапаннары: Һава басымын һәм агым тизлеген көйләү һәм контрольдә тоту өчен кулланыла, цилиндрның шома һәм төгәл эшләвен тәэмин итә.

Сенсорлар: Еш кына поршеньнең торышы турында кире элемтә бирү өчен кертелә, цилиндр хәрәкәтләрен төгәл контрольдә тоту өчен автоматик системаларда кулланыла.

Пневматик цилиндрларның өстенлекләре
Пневматик цилиндрлар төрле сәнәгать кушымталары өчен идеаль итә торган берничә өстенлеккә ия.

(1) Гади дизайн һәм ышанычлылык
Пневматик цилиндрларның гади конструкциясе урнаштыру, хезмәт күрсәтү һәм ремонтлауны җиңеләйтә. Хәрәкәтләнүче өлешләрнең аз булуы, аларның азрак эшләве дигән сүз, бу проблемаларны чишүне җиңеләйтә һәм эшләмәү вакытын киметә. Бу гадилек еш кына җиһазларның хезмәт итү вакыты дәвамында чыгымнарны киметү белән бәйле.

Сәнәгать шартларында ышанычлылык бик мөһим, чөнки планлаштырылмаган тукталышлар кыйммәткә төшә ала. Пневматик цилиндрлар ныклы эшләве һәм ныклыгы белән билгеле, хәтта авыр шартларда да тотрыклы һәм ышанычлы эшләүне тәэмин итә. Аларның ышанычлылыгы җитештерү процессларының шома булуын тәэмин итә, тоткарлыкларны һәм хезмәт күрсәтү чыгымнарын минимальләштерә.

(2) Түбән энергия куллану һәм югары көч чыгару
Пневматик системалар, гадәттә, гидравлик һәм электр системаларына караганда азрак энергия кулланалар, бигрәк тә озак вакытлы эшсез торуны таләп иткән кушымталарда. Кысылган һаваны сакларга һәм ихтыяҗ буенча кулланырга мөмкин, бу өзлексез эшләү өчен кирәкле энергияне киметә.

Энергия кулланулары аз булуга карамастан, пневматик цилиндрлар зур көч бирә ала. Бу аларны материалларны эшкәртү, басу һәм кысу кебек авыр йөкләр өчен яраклы итә. Мәсәлән, упаковка сәнәгатендә пневматик цилиндрлар артык энергия сарыф итмичә, пакетларны нәтиҗәле ябыштыру өчен кирәкле көч тудыра ала.

(3) Махсус мохиткә җайлашу
Пневматик цилиндрлар электр очкыннары яки югары җылылык шартлауларга китерергә мөмкин булган куркыныч мохиттә куллану өчен идеаль. Мәсәлән, химия заводларында һәм нефть эшкәртү заводларында пневматик системалар клапаннарны һәм идарә итү элементларын эшләтү өчен өстенлекле, чөнки алар очкыннар яки артык җылылык чыгармыйлар.
Пневматик цилиндрлар, нигездә, куркынычсызлык өстенлекләрен бирә. Алар кысылган һава белән эшли, бу гидравлик сыеклыклар яки электр системалары белән чагыштырганда янгыннар яки шартлаулар китереп чыгару ихтималын киметә. Моннан тыш, аларның гади механик конструкциясе куркынычсызлык вакыйгаларына китерергә мөмкин булган эшләмәү куркынычын киметә.

Цилиндр урнаштыру
Пневматик цилиндрларны дөрес урнаштыру аларның оптималь эшләвен һәм озак хезмәт итүен тәэмин итү өчен бик мөһим. Пневматик цилиндрны урнаштыруның җентекле адымнары түбәндә китерелгән:

(1) Урнаштыру алдыннан әзерлек эшләре
а. Сайлау һәм тикшерү:
Дөрес цилиндрны сайлагыз: Сайланган пневматик цилиндрның куллану өчен кирәкле спецификацияләргә, шул исәптән йөреш озынлыгына, тишеп алу зурлыгына һәм урнаштыру стиленә туры килүен тәэмин итегез.

Тикшерү: Цилиндрда күренгән зыян яки кимчелекләр булуын тикшерегез. Урнаштыру өчен кирәкле барлык детальләр һәм аксессуарлар булуын тикшерегез.

b. Эш урынын әзерләү:
Чиста мохит: Пычрануны булдырмас өчен, урнаштыру мәйданының чиста, тузан һәм чүп-чардан арындырылган булуына инаныгыз.

Кораллар һәм җиһазлар: Кирәкле коралларны, мәсәлән, ачкычларны, отверткаларны, дәрәҗәне һәм тигезләү үлчәү җайланмаларын әзерләгез.

c. Һава белән тәэмин итүне әзерләү:
Сыгылган һава сыйфаты: Сыгылган һаваның чиста һәм коры булуын тәэмин итегез. Кирәк булса, дымны һәм пычраткычларны бетерү өчен һава фильтрлары һәм киптергечләр кулланыгыз.

Басым көйләү: Һава белән тәэмин итү басымын цилиндр документларында күрсәтелгән тәкъдим ителгән дәрәҗәгә куегыз.

d. Куркынычсызлык чаралары:
Электр һәм һава белән тәэмин итүне өзегез: Һава белән тәэмин итүнең сүндерелгән һәм басымы төшерелгән булуын тәэмин итегез. Шулай ук ​​теләсә нинди идарә итү системаларына электр энергиясен дә сүндерергә кирәк.

Шәхси саклану чаралары (ШСҖ): Бияләйләр һәм куркынычсызлык күзлекләре кебек тиешле шәхси саклану чараларын киегез.

(2) Урнаштыру адымнары
а. Цилиндрны урнаштыру:
Монтажлау кронштейннары һәм аксессуарлар: Җитештерүче күрсәтмәләрен үтәп, цилиндрга тиешле урнаштыру кронштейннарын, клифларны яки фланецларны беркетегез.

Позицияләү: Цилиндрны кирәкле урынга урнаштырыгыз һәм дөрес итеп тигезләгез. Цилиндрның хәрәкәтләнүче өлешләргә параллель һәм дөрес почмакта урнашуын тәэмин итү өчен тигезләү коралларын кулланыгыз.

b. Цилиндрны ныгытыгыз:
Беркеткеч: Цилиндрны урнаштыру өслегенә ныклы итеп беркетү өчен болтлар, гайкалар һәм шайбалар кулланыгыз. Тигезләнмәүдән саклану өчен болтларны тигез итеп кысыгыз.

Моментны тикшерү: Цилиндрга яки урнаштыру өслегенә зыян китерергә мөмкин булган артык кысылуны булдырмас өчен, болтларның җитештерүче тарафыннан күрсәтелгән момент көйләүләренә кадәр тартылганлыгына инаныгыз.

c. Пневматик линияләрне тоташтыру:
Дөрес җайланмалар: Тиешле пневматик фитингларны цилиндр портларына беркетегез. Җитештерүче тәкъдим иткән очракта, җеп герметик яки тасма кулланыгыз.

Һава белән тәэмин итү тоташуы: Һава белән тәэмин итү линияләрен цилиндрның керү портларына тоташтырыгыз. Агып чыгуны булдырмас өчен, торбаларның дөрес зурлыкта булуын һәм ныклы итеп беркетелүен тикшерегез.

Клапаннар һәм идарә итү элементлары: Цилиндр эшен идарә итәчәк кирәкле контроль клапаннарын, агымны контрольдә тоту клапаннарын, басым регуляторларын һәм датчикларны урнаштырыгыз.

d. Электр тоташтырулары (әгәр бар икән):
Сенсорлар һәм ачкычлар: Әгәр цилиндр позиция датчиклары яки ачкычлар белән җиһазландырылган булса, электр үткәргечләрен җитештерүче тарафыннан бирелгән схема буенча тоташтырыгыз.

(3) Урнаштырудан соң тикшерү һәм хаталарны төзәтү
а. Визуаль тикшерү:
Агып чыгуны тикшерү: Барлык тоташу урыннарында һава агып торуын тикшерегез. Арматурага сабынлы су сибегез һәм агып чыгуны күрсәтүче күбекләрне эзләгез.

Тигезләүне тикшерү: Цилиндрның тигезләнешен һәм урнашуын яңадан тикшерегез һәм цилиндр штангасы юлында бернинди киртә дә юклыгына инаныгыз.

b. Башлангыч һава белән тәэмин итү сынауы:
Әкренләп басым ясау: Системага һаваны әкренләп кертегез, цилиндрның әкренләп сузылуына һәм тартылуына мөмкинлек бирегез. Гадәттән тыш тавышларны, бәйләнүләрне яки тәртипсез хәрәкәтләрне күзәтегез.

Басым көйләү: Һава басымын цилиндр өчен күрсәтелгән эш дәрәҗәсенә көйләгез.

в. Функциональлекне тикшерү:
Цикл операцияләре: Шиксез һәм тотрыклы эшләүне тикшерү өчен цилиндрны берничә тулы цикл аша үткәрегез.

Төзәтмәләр: Кирәк булса, оптималь эшләүне тәэмин итү өчен урнашу, агым контроле һәм басым регуляторларына үзгәрешләр кертегез.

d. Электр системасын тикшерү (әгәр бар икән):
Сенсорларны сынау: Датчикларның яки ​​ачкычларның дөрес эшләвен һәм төгәл күрсәткечләр бирүен тикшерегез.

Идарә итү системасы интеграциясе: Цилиндрның теләсә нинди идарә итү системалары яки автоматизация процесслары белән дөрес интеграцияләнгәнлеген тәэмин итегез.

e. Соңгы куркынычсызлык тикшерүе:
Куркынычсызлык чараларын раслау: Барлык куркынычсызлык чаралары күрелгәнлеген һәм барлык компонентларның ныклы беркетелгәнлеген тикшерегез.

Документация: Урнаштыруны, шул исәптән кертелгән теләсә нинди көйләүләрне һәм сынау этабы нәтиҗәләрен документлаштырыгыз.

Цилиндрлар өчен ISO стандартлары
ISO (Халыкара стандартлаштыру оешмасы) стандартлары пневматик цилиндрларның сыйфатын һәм ышанычлылыгын тәэмин итүдә мөһим роль уйный. Бу стандартларны үтәү аша җитештерүчеләр алдан билгеләнгән сыйфат критерийларына туры килә торган цилиндрлар җитештерә алалар, бу даими эшләүне һәм ныклыкны тәэмин итә. Моннан тыш, ISO стандартлары алышынучанлыкны алга сөрә, төрле җитештерүчеләрнең компонентларын бергә җиңел кулланырга мөмкинлек бирә. Бу туры килүчәнлек төрле җиһаз өлешләренең гармониядә эшләргә тиешле сәнәгать автоматизациясе системалары өчен бик мөһим.

ISO стандартлары бөтен дөнья җитештерүчеләре куллана алырлык уртак критерийлар җыелмасын тәкъдим итү юлы белән халыкара сәүдәне җиңеләйтә. Бу гармонияләштерү сәүдә киртәләрен киметә һәм пневматик баллоннарны экспортлау һәм импортлау процессын гадиләштерә. Компанияләр үз продуктларының глобаль стандартларга туры килүен белеп, яңа базарларга ышанычлы рәвештә керә алалар. Моннан тыш, стандартлаштырылган продуктлар халыкара хезмәттәшлекне алга сөрә, чөнки партнерлар һәм клиентлар тәэмин ителә торган компонентларның сыйфатына һәм туры килүенә ышана алалар.

Пневматик цилиндрлар өчен кайбер төп ISO стандартлары:

ISO 6430
Пневматик сыеклык көче — бер таяклы цилиндрлар, 10нан 250 мм га кадәр диаметрлы диаметр — урнаштыру үлчәмнәре

Куллану өлкәсе: Бу стандарт диаметры 10 мм дан 250 мм га кадәр булган бер таяклы пневматик цилиндрлар өчен үлчәмнәрне һәм урнаштыру детальләрен билгели. Ул төрле җитештерүчеләрнең цилиндрлары арасында алмашынучанлыкны тәэмин итә.

ISO 15552
Пневматик сыеклык көче — алынмалы урнаштырулы цилиндрлар — үлчәмнәре һәм урнаштыру төрләре

Кулланылыш өлкәсе: ISO 15552 алынмалы беркеткечләре булган пневматик цилиндрлар өчен үлчәмнәрне, беркетү төрләрен һәм аксессуарларны билгели. Ул элеккеге ISO 6431 һәм ISO 6432 стандартларын алыштыра.

Кулланылышы: Ул диаметры 32 мм дан 320 мм га кадәр булган цилиндрларга юнәлтелгән.

ISO 6432
Пневматик сыеклык көче — бер таяклы цилиндрлар, 8 мм - 25 мм. Тишек — Монтажлау үлчәмнәре

Куллану өлкәсе: Бу стандарт 8 мм дан 25 мм га кадәр диаметрлы бер таяклы пневматик цилиндрларның үлчәмнәрен һәм урнаштыру детальләрен үз эченә ала. Ул цилиндрларның алышынуын тәэмин итә.

Искәрмә: ISO 15552 барлыкка килү белән, бу стандартны кечерәк скважина зурлыклары өчен махсус кулланыгыз.

ISO 16030
Пневматик сыеклык көче — Цилиндрлар — Портлар исемлеге һәм аларның зурлыклары

Куллану өлкәсе: ISO 16030 стандарты кысылган һаваны цилиндрга тоташтыру өчен портларның зурлыкларын билгели, фитинглар һәм тоташтыргычлар белән туры килүчәнлекне тәэмин итә.

ISO 21287
Пневматик сыеклык көче — цилиндрлар, компакт, диаметры 16 мм - 100 мм, клапан зурлыгындагы портлар өчен

Куллану өлкәсе: Бу стандарт компакт пневматик цилиндрларның үлчәмнәрен һәм эш күрсәткечләренә таләпләрне билгели, аларның клапаннар һәм башка идарә итү җайланмалары белән туры килүен тәэмин итә.

ISO 3320
Пневматик сыеклык көче — Цилиндрлар — Дөңгел һәм поршень штангасы мәйданы нисбәте — Үлчәмнәр

Куллану өлкәсе: ISO 3320 стандарты пневматик цилиндрлар өчен ствол диаметры һәм поршень штангасы диаметры арасындагы нисбәтне билгели. Бу нисбәт эксплуатация үзенчәлекләрен һәм эшчәнлеген билгеләү өчен бик мөһим.

ISO 3321
Пневматик сыеклык көче — Цилиндрлар — Портлар һәм клапан корпуслары — Монтажлау үлчәмнәре

Куллану өлкәсе: Бу стандарт пневматик цилиндрлардагы портлар һәм клапан корпуслары өчен урнаштыру үлчәмнәрен билгели, бу идарә итү клапаннары белән өзлексез интеграцияне тәэмин итә.

ISO 4393
Пневматик сыеклык көче — цилиндрлар — идентификация коды өчен Цилиндр урнаштыруинг төрләре һәм пластиналар

Куллану өлкәсе: ISO 4393 төрле цилиндр урнаштыру төрләре һәм пластиналары өчен стандарт идентификация коды бирә, бу универсаль аңлауны һәм спецификацияне җиңеләйтә.

ISO 4414
Пневматик сыеклык көче — системалар һәм аларның компонентлары өчен гомуми кагыйдәләр һәм куркынычсызлык таләпләре

Гамәл итү өлкәсе: Бу стандарт пневматик системалар һәм компонентлар өчен гомуми кагыйдәләрне һәм куркынычсызлык таләпләрен билгели, куркынычсызлыкны, система проектын, эксплуатациясен һәм хезмәт күрсәтүне үз эченә ала.

Цилиндрлар проектлау һәм җитештерүгә йогынтысы:
ISO стандартларына туры килү пневматик цилиндрларны проектлау һәм җитештерү процессларына сизелерлек йогынты ясый. Җитештерүчеләр үз конструкцияләренең билгеләнгән үлчәмнәргә һәм эш күрсәткечләренә туры килүен тәэмин итәргә тиеш, бу еш кына катгый сынауларны һәм сыйфат контроле чараларын үз эченә ала. Бу стандартларны үтәү дизайн һәм материалларда инновацияләргә китерергә мөмкин, чөнки компанияләр ISO тарафыннан билгеләнгән стандартларга туры килергә яки аларны узып китәргә тырышалар. Җитештерүдә стандартлаштырылган күрсәтмәләр нәтиҗәлелекне арттыра һәм хаталарны киметә, бу югарырак сыйфатлы продуктларга һәм клиентлар канәгатьлегенә китерә.

Гамәли куллану очраклары
(1) Сәнәгать автоматизациясе өлкәсендә куллану
Пневматик цилиндрларның җитештерү линияләрендәге үзенчәлекле роле
Пневматик цилиндрлар сәнәгать автоматизациясендә җитештерү линиясенең төрле этапларында мөһим роль уйный. Түбәндә алар башкара торган кайбер конкрет рольләр китерелгән:

Компонентларны урнаштыру һәм тигезләү:

Пневматик цилиндрлар компонентларны киләсе операцияләр өчен төгәл урнаштыру һәм тигезләү өчен кулланыла. Мәсәлән, автомобиль җыю линиясендә цилиндрлар машина ишекләрен яки кузов панельләрен эретеп ябыштыру яки тикшерү өчен дөрес урынга куя ала.

Кысып тоту:

Цилиндрлар эшкәртү, җыю яки тикшерү процессларында эш кисәкләрен яки коралларны бер урында тоту һәм кысу өчен кулланылырга мөмкин. Бу детальләрнең тотрыклы булуын тәэмин итә, тибрәнүне киметә һәм төгәллекне яхшырта.

Этәрү һәм тарту:

Алар материалларны җитештерү линиясе буенча этеп яки тартып, бер станциядән икенчесенә күчерә алалар. Бу штамплау яки кисү кебек процессларда бик мөһим, чөнки материалларны төгәл күчерү кирәк.

Күтәрү һәм төшерү:

Вертикаль кулланылышта пневматик цилиндрлар компонентларны күтәрә һәм төшерә ала, төрле биеклекләр яки эш урыннары арасында күчүне җиңеләйтә. Бу, бигрәк тә, робот кулларда яки автоматлаштырылган саклау системаларында файдалы.

Әйләнү һәм сызыклы хәрәкәт:

Сыгылган һаваны механик хәрәкәткә әйләндереп, пневматик цилиндрлар сызыклы һәм әйләнмәле хәрәкәтләрне башкара ала. Сызыклы цилиндрлар туры сызыклы хәрәкәтләр өчен кулланыла, ә пневматик җайланманың тагын бер төре булган әйләнмәле пневматик приводлар төрле кушымталарда, мәсәлән, клапаннарны ачу һәм ябу яки әйләнүче эш кисәкләрендә кирәкле әйләнмәле хәрәкәтне тәэмин итә.

Сортлау һәм юнәлтү:

Конвейер системаларында пневматик цилиндрлар продуктларны сортлау һәм күчерү өчен кулланыла. Алар әйберләрнең юнәлешен тиз үзгәртә ала, аларны алга таба эшкәртү яки төрү өчен җитештерү линиясенең төрле бүлекләренә юнәлтә ала.

Пневматик цилиндрлар җитештерүчәнлекне ничек яхшырта
Сәнәгать автоматизациясендә пневматик цилиндрларны куллану җитештерү нәтиҗәлелеген сизелерлек арттыра торган берничә өстенлек бирә:

Тизлек һәм җитештерүчәнлек артты:

Пневматик цилиндрлар югары тизлектә эшли ала, пневматик тиз хәрәкәтләр башкара, цикл вакытын кыскарта. Материалларны тизрәк эшкәртү һәм эшкәртү җитештерүчәнлекне арттыра, бу исә күбрәк продуктларны азрак вакыт эчендә җитештерергә мөмкинлек бирә.

Эзлеклелек һәм төгәллек:

Пневматик цилиндрлар белән автоматизация даими һәм төгәл эшләүне тәэмин итә. Бу кул белән эшкәртү вакытында еш кына барлыкка килә торган үзгәрүчәнлекне киметә, нәтиҗәдә, кимчелекләр азрак булган югарырак сыйфатлы продуктлар барлыкка килә.

Хезмәт чыгымнары кимүе:

Пневматик цилиндрлар ярдәмендә кабатланучы яки күп хезмәт таләп итә торган эшләрне автоматлаштыру кул хезмәтен куллануны киметә. Бу хезмәт чыгымнарын минимальләштерә һәм кеше эшчеләренә катлаулырак һәм өстәмә кыйммәткә ия эшчәнлекләргә игътибар итәргә мөмкинлек бирә.

Яхшыртылган куркынычсызлык:

Пневматик системалар кул белән материаллар белән эш итү белән бәйле җәрәхәтләр куркынычын киметү юлы белән эш урынындагы куркынычсызлыкны арттыра. Автоматизация шулай ук ​​куркыныч мохитне дә эшкәртә ала, бу исә кеше хезмәткәрләрен тагын да яклый.

Ышанычлылыкны һәм хезмәт күрсәтүне арттыру:

Пневматик системаларда башка төр автоматизация җиһазлары белән чагыштырганда хәрәкәтләнүче өлешләр азрак. Бу гадилек түбәнрәк хезмәт күрсәтү таләпләренә һәм югарырак ышанычлылыкка китерә, эшләмәү вакытын минимальләштерә һәм өзлексез җитештерүне саклый.

Сыгылмалылык һәм җайлашучанлык:

Пневматик цилиндрлар конструкциядә сыгылучанлык тәкъдим итә һәм җитештерү процессындагы үзгәрешләргә җайлашу өчен тиз җайлаштырылырга яки яңадан конфигурацияләнергә мөмкин. Интеграциянең бу җиңеллеге базар таләпләренә тиз җавап бирергә яки яңа продуктларны җитди үзгәртеп коралландырусыз кертергә мөмкинлек бирә.

Энергия нәтиҗәлелеге:

Пневматик системалар, бигрәк тә һава басымын һәм агымын көйләүче алдынгы идарә итү чаралары һәм сенсорлар белән берләштерелгәндә, энергияне нәтиҗәле куллана ала. Сыгылган һаваны нәтиҗәле куллану энергия куллануны һәм эксплуатация чыгымнарын киметә.

(2) Логистика һәм транспорт өлкәсендә куллану
Материалларны ничек эшкәртергә һәм урнаштырырга
1. Материаллар белән эш итүдә пневматик цилиндрлар куллану:
Автоматлаштырылган конвейерлар:

Пневматик цилиндрлар конвейер тасмаларын эшләтеп җибәрү һәм материалларның шома хәрәкәтен тәэмин итү өчен кулланылырга мөмкин. Алар конвейер линиясендәге әйберләрне юнәлтә, сортлый һәм урнаштыра ала, агымны оптимальләштерә һәм кул белән катнашуны киметә.

Робот кораллары:

Пневматик цилиндрлар белән интеграцияләнгән робот куллар материалларны югары төгәллек белән сайлый, урнаштыра һәм күчерә ала. Бу, бигрәк тә, төргәкләү, җыю линияләрендә һәм паллетлаштыру процессларында файдалы.

Күтәрү һәм төшерү механизмнары:

Пневматик күтәргеч өстәлләр һәм лифтлар әйберләрне күтәрү яки төшерү өчен һава баллоннарын кулланалар, бу төрле дәрәҗәләр яки эш урыннары арасында күчерүне җиңеләйтә. Бу механизмнар авыр йөкләрне күтәрүне һәм аларны төгәл урнаштыруны җиңеләйтә.

2. Төгәл позицияләүгә ирешү:
Сызыклы юл күрсәткечләр һәм слайдлар:

Пневматик цилиндрлар белән берлектә, сызыклы юнәлеш бирүчеләр шома һәм төгәл сызыклы хәрәкәтне тәэмин итә, бу җыю яки тикшерү станцияләрендә төгәл урнаштыру өчен бик мөһим.

Төгәллек регуляторлары:

Басым регуляторлары пневматик цилиндрларның тизлеген һәм көчен көйли ала, төгәл көйләүләрне һәм нечкә операцияләрдә даими эшләүне тәэмин итә.

Сенсорлар һәм кире элемтә системалары:

Кодерлар яки чикләү ачкычлары кебек позиция датчиклары идарә итү системаларына реаль вакыт режимында кире элемтә бирә, пневматик цилиндрларны төгәл идарә итәргә һәм материалларның төгәл урнаштырылуын тәэмин итә.

Логистик процессны оптимизацияләү
1. Материаллар белән эш итүне автоматлаштыру:
Автоматлаштырылган саклау һәм алу системалары (AS/RS):

AS/RS системаларында пневматик цилиндрлар куллану саклау тыгызлыгын һәм тизлеген сизелерлек яхшырта ала. Бу системалар билгеләнгән саклау урыннарыннан әйберләрне автоматик рәвештә урнаштыра һәм ала ала, хезмәт чыгымнарын киметә һәм җитештерүчәнлекне арттыра.

Автоматик идарә ителә торган транспорт чаралары (AGV):

Пневматик цилиндрлар складлар эчендә материал ташуны башкару өчен AGVларда кулланылырга мөмкин. Пневматик күтәрү механизмнары белән җиһазландырылган AGVлар йөкләрне автоматик рәвештә алып төшә һәм төшерә ала, материаллар агымын оптимальләштерә һәм эш тукталышларын киметә.

2. Нәтиҗәлелекне һәм төгәллекне арттыру:
Сортлау һәм төргәкләүне гадиләштерү:

Пневматик системалар сортлау һәм төргәкләү процессларын автоматлаштыра ала, заказларның төгәл үтәлешен тәэмин итә. Автоматлаштыру бу бурычларны тизләтә һәм хаталарны минимальләштерә, логистика операцияләренең нәтиҗәлерәк һәм ышанычлырак булуына китерә.

Йөкләүне эшкәртүне оптимальләштерү:

Пневматик тоткалар һәм кыскычлар төрле йөкләрне ышанычлы күтәрә ала, ташу вакытында зыян килү куркынычын киметә. Йөкләрне яхшырак эшкәртү азрак кайтаруларга һәм клиентларның канәгатьлеген арттыруга китерә.

3. Мәгълүматларны интеграцияләү һәм IoT:
Реаль вакыт режимында күзәтү:

Пневматик системаларны IoT җайланмалары белән интеграцияләү материалларны эшкәртү операцияләрен реаль вакыт режимында күзәтергә мөмкинлек бирә. Датчиклардан һәм кире элемтә системаларыннан җыелган мәгълүматларны киртәләр ачыклау һәм эшчәнлекне оптимальләштерү өчен анализларга мөмкин.

Фаразлау буенча хезмәт күрсәтү:

Пневматик цилиндрларның һәм башка компонентларның торышын күзәтү алдан карау өчен техник хезмәт күрсәтү мөмкинлеген бирә. Тузуны һәм җимерелүне иртә ачыклау көтелмәгән эштән чыгуны булдырмаска һәм җиһазларның гомерен озайтырга мөмкин.

4. Эш процессын оптимальләштерү:
Процессларны карталаштыру:

Пневматик автоматизацияне гамәлгә ашыру логистика эш процессын җентекләп картага төшерүне таләп итә. Процессның һәр адымын аңлау операцияләрне җиңеләйтү өчен автоматизацияне кертергә мөмкин булган өлкәләрне билгеләргә ярдәм итә.

Ялкау принциплары:

Калдыкларны киметү һәм эшкәртү адымнарын минимальләштерү кебек ябык принципларны куллану логистика процессларын тагын да оптимальләштерергә мөмкин. Пневматик системаларны кирәксез хәрәкәтләрне бетерү һәм гомуми нәтиҗәлелекне арттыру өчен стратегик яктан кулланырга мөмкин.

Сайлау критерийлары
Цилиндр сайлау түбәндәге факторларга бәйле. Һәр цилиндр өчен сайлау критерийлары турында белер өчен, "Дөрес пневматик цилиндрны ничек сайларга" дигән мәкаләбезне укыгыз:

1. Эш басымы һәм һава чыганагы

2. Сукмак озынлыгы

3. Йөк һәм көч

4. Монтажлау ысулы

5. Тизлек һәм контроль

6. Әйләнә-тирә мохит шартлары

7. Тешик һәм стержень диаметры

8. Сукмак ахырындагы йомшаклык

9. Тыгызлау һәм агып чыгуны контрольдә тоту

10. Стандартлар һәм кагыйдәләр

Йомгак
Эш принципларын, өстенлекләрен, урнаштыру нокталарын һәм ISO стандартларының мөһимлеген аңлап, кулланучылар төрле кушымталарда эксплуатация нәтиҗәлелеген арттыру һәм ышанычлы эшчәнлеккә ирешү өчен пневматик цилиндрларны нәтиҗәле куллана алалар.

Безнең югары сыйфатлы пневматик цилиндрлар белән Foye өстенлеген ачыклагыз
Foye компаниясендә без инновация, ышанычлылык һәм нәтиҗәлелекне чагылдырган югары сыйфатлы пневматик цилиндрлар тәкъдим итү белән горурланабыз. Безнең цилиндрлар катгый ISO стандартларына туры килерлек итеп төгәл эшләнгән, бу сезнең иң югары сыйфатлы гына түгел, ә камил рәвештә алыштырып була торган һәм глобаль системалар белән туры килә торган продуктлар алуыгызны тәэмин итә.

Ни өчен Foye пневматик цилиндрларын сайларга кирәк?
Гаҗәеп Эшчәнлек: Югары көч чыгару һәм югары ышанычлылык өчен эшләнгән безнең Кытай пневматик һава цилиндрлары хәтта иң катлаулы сәнәгать мохитендә дә югары сыйфатлы булырлык итеп эшләнгән.

Инновацион дизайн: Гадилеккә һәм нәтиҗәлелеккә игътибар биреп, безнең пневматик цилиндрларны урнаштыру, эшләтү һәм хезмәт күрсәтү җиңел, бу сезнең кыйммәтле вакытыгызны һәм ресурсларыгызны янга калдыра.

Энергия нәтиҗәлелеге: Оптималь җитештерүчәнлеккә ирешү белән беррәттән, аз энергия кулланудан файдаланыгыз, бу безнең цилиндрларны экологик яктан чиста һәм экономияле сайлау итә.

Күпкырлылык: Автоматизациядә, логистикада яки махсус әйләнә-тирә мохит кушымталарында булсынмы, Фойе цилиндрлары сезнең конкрет ихтыяҗларыгызга җайлаша, операцион нәтиҗәлелекне һәм сыгылмалылыкны арттыра.

Foye белән хезмәттәшлек итү аша сез югары сыйфатлы пневматик цилиндрларга гына инвестиция салмыйсыз; сез оператив мөмкинлекләрегезне һәм уңышларыгызны алга этәрүгә багышланган ышанычлы союздаш табасыз. Бүген Foye аермасын кичерегез һәм сәнәгать кушымталарыгызны яңа биеклекләргә күтәрегез.

Пневматик цилиндрларның киң ассортименты һәм аларның сезнең бизнесыгызга ничек файда китерә алуы турында күбрәк белер өчен, безнең белән хәзер үк элемтәгә керегез. Нәтиҗәлелекне һәм ышанычлылыкны арттыру юлыгыз монда Foye белән башлана.
