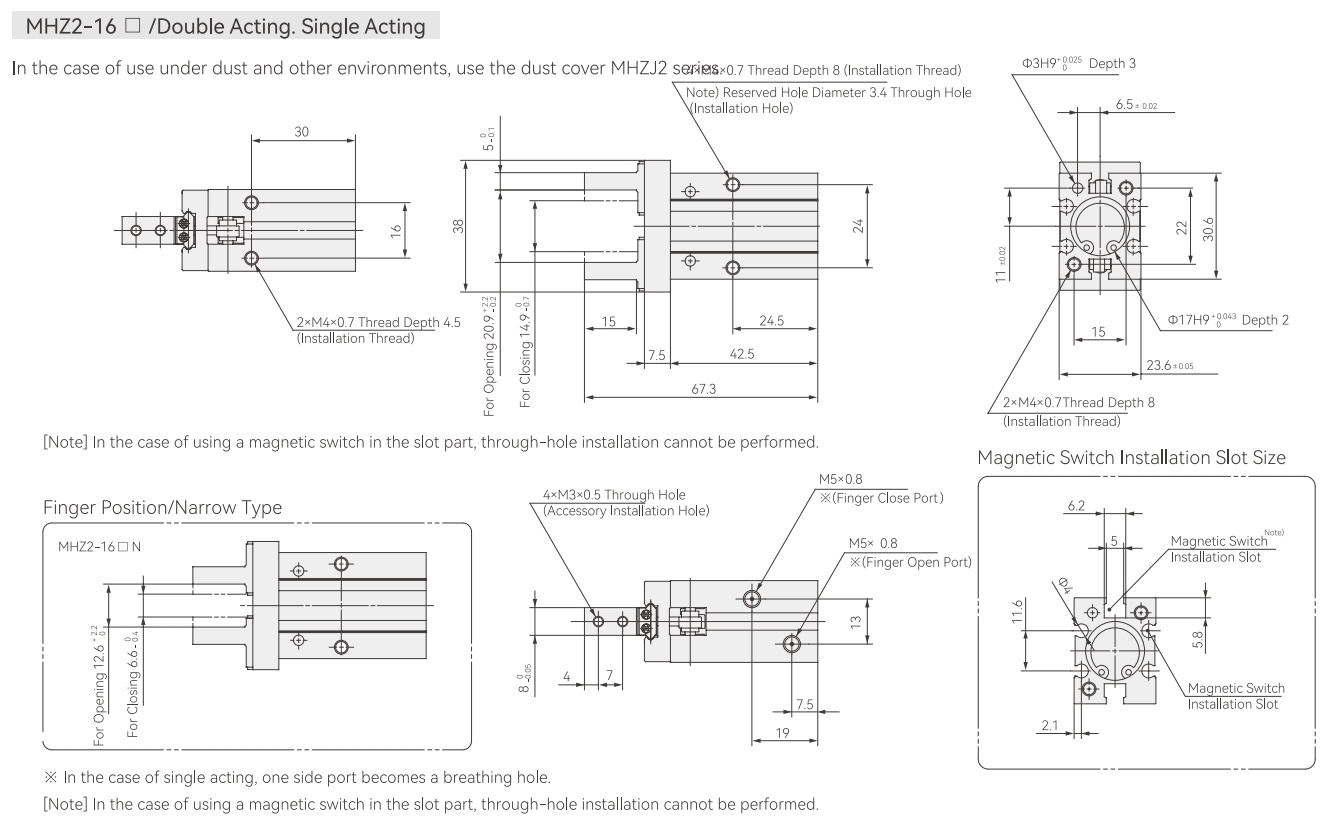

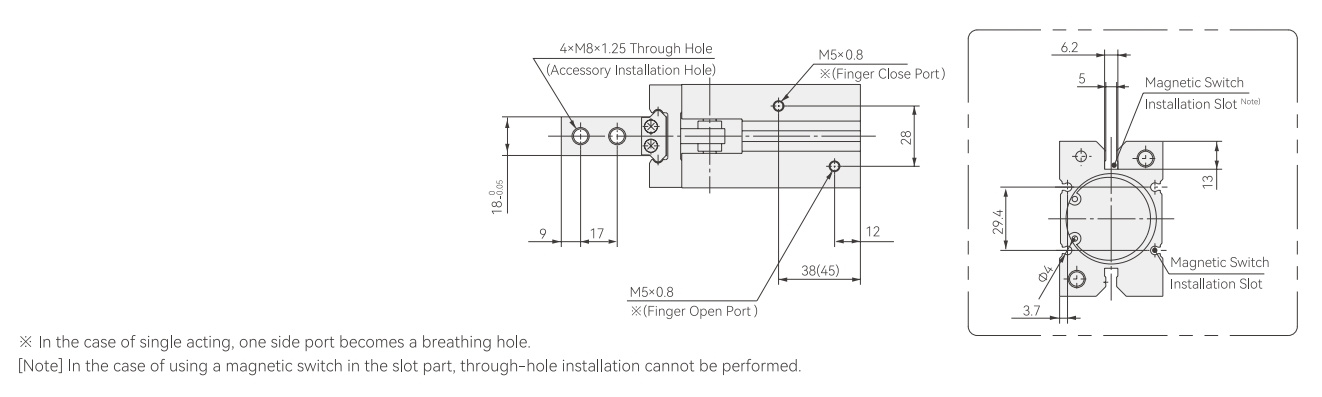

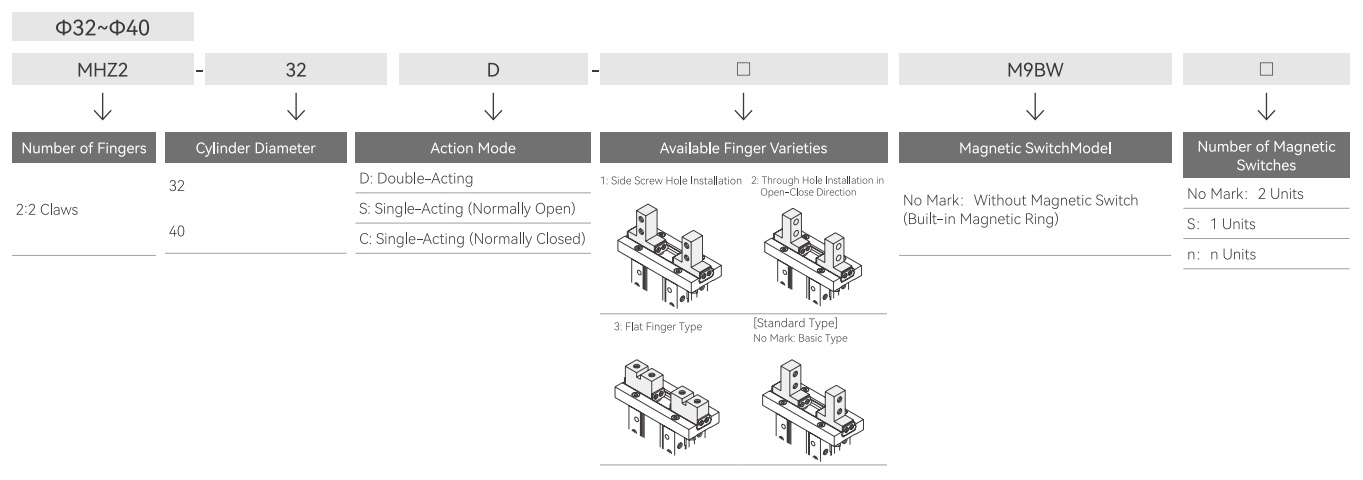

FMHZ2 Serie Paralleler pneumatischer Öffnungs- und Schließmechanismus

Verwendete Flüssigkeit

Luft

Betriebsdruck

Doppelrolle

φ6: 0,15–0,7 MPa, φ10: 0,2–0,7 MPa, φ16–φ40: 0,1–0,7 MPa

Einmalig

Normalerweise offen

φ6:0,3~0,7MPa、φ10:0,35~0,7MPa、φ16~φ40:0,25~0,7MPa

Normalerweise geschlossen

Umgebungstemperatur und Flüssigkeitsnutzungstemperatur

-10~60℃

Wiederholte Genauigkeit

φ6~φ25: ±0,01 mm/φ32,φ40:+0,02 mm

Maximale Nutzungshäufigkeit

φ6~φ25:180c.pm/φ32,φ40:60c.pm

Ölversorgung

Keine Ölversorgung

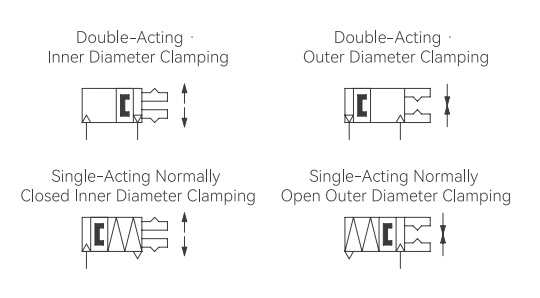

Aktionsmodus

Doppelt wirkende, einfach wirkende

Magnetschalter (optional)

Berührungsloser Magnetschalter (3-adrig, 2-adrig)

Aktionsmodus

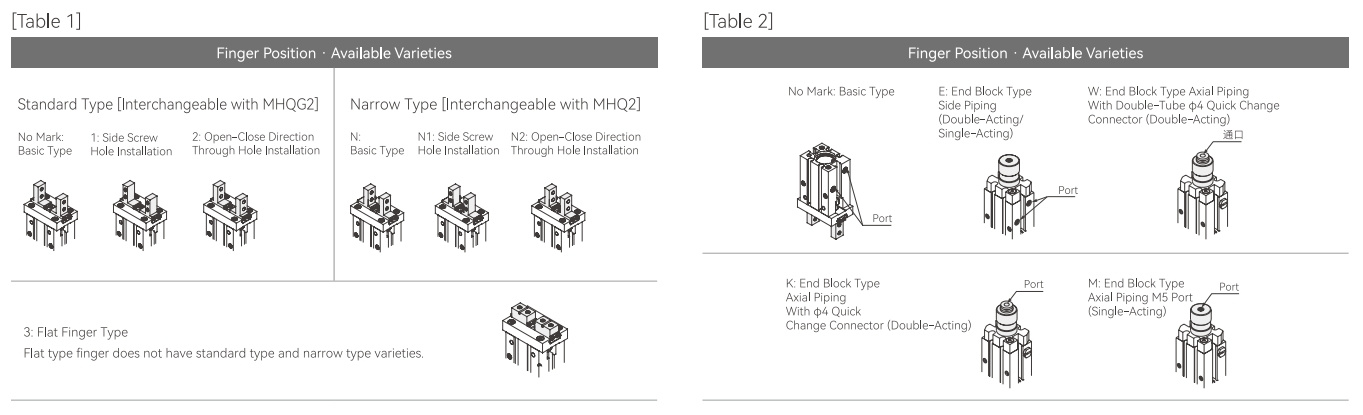

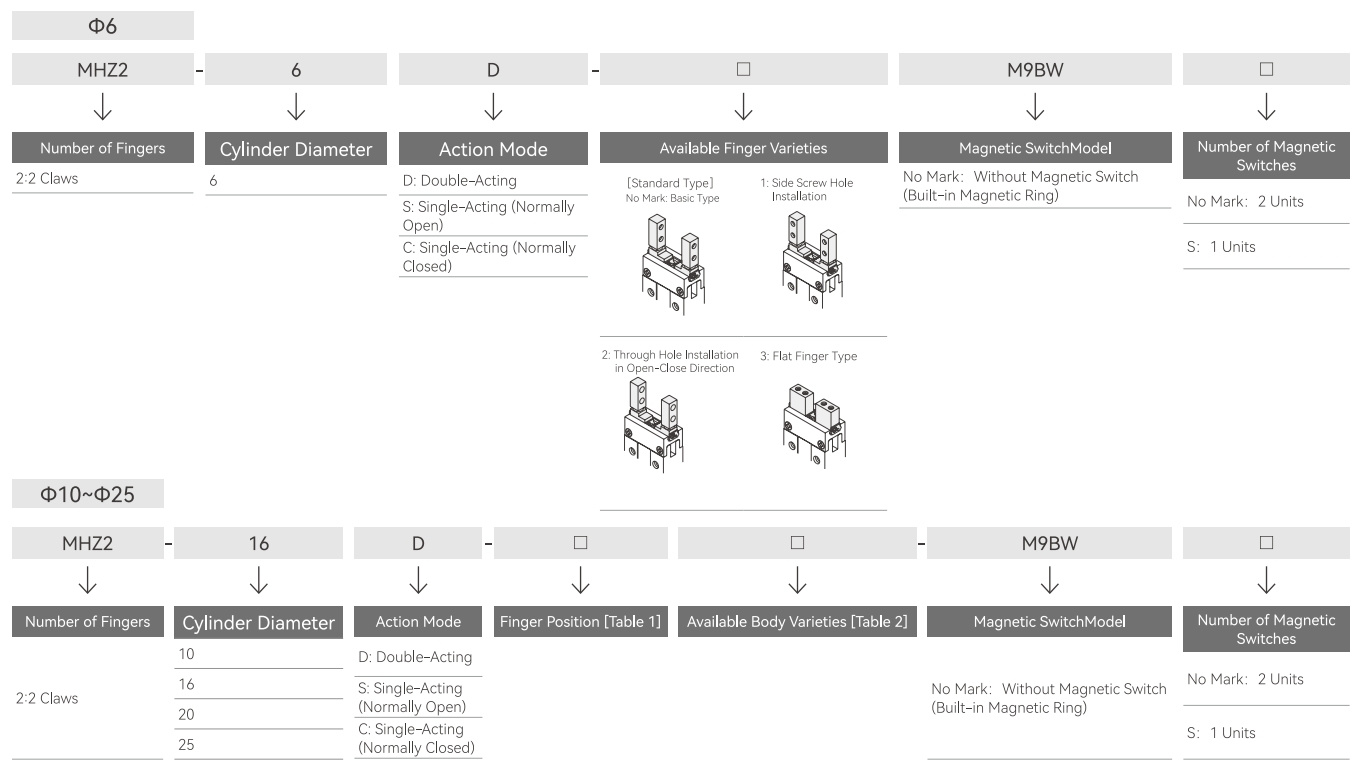

Modell

Zylinderdurchmesser (mm)

Anmerkung 1) Klemmkraft

Öffnungs- und Schließweg (beidseitig) mm

Anmerkung 2) Gewicht g

Effektiver Wert N der Ein-Finger-Klemmkraft

Klemmkraft des Außendurchmessers

Klemmkraft des Innendurchmessers

Doppelrolle

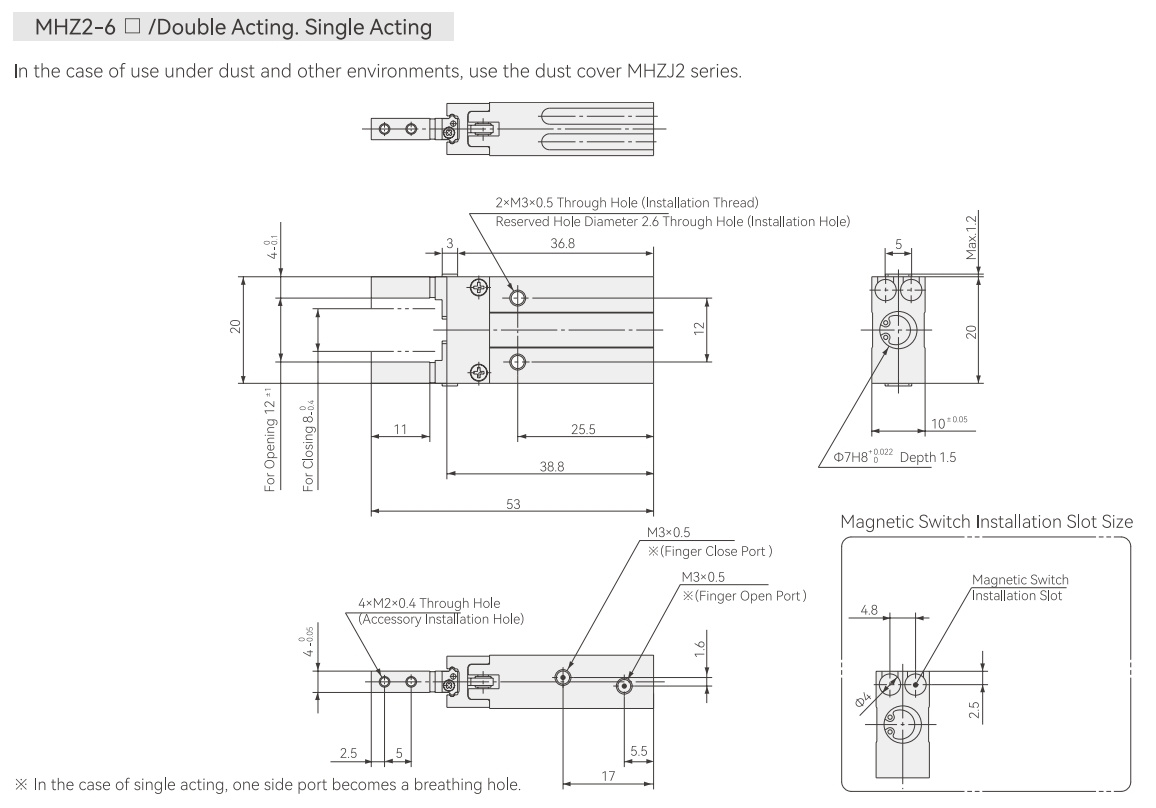

FMHZ2-6

6

3.3

6.1

4

27

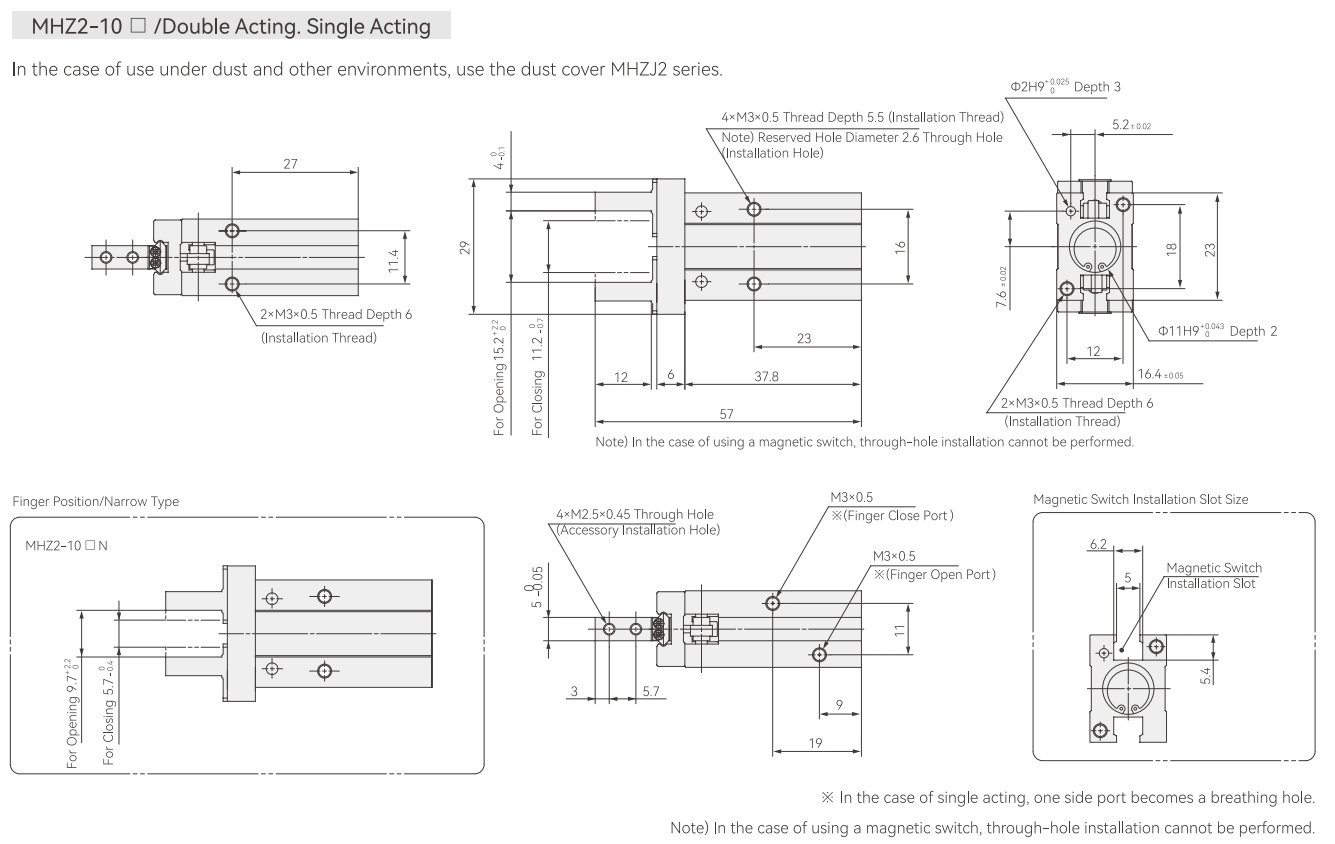

FDMHZ2-10D(N)

10

11

17

4

55

FMHZ2-16D(N)

16

34

45

6

115

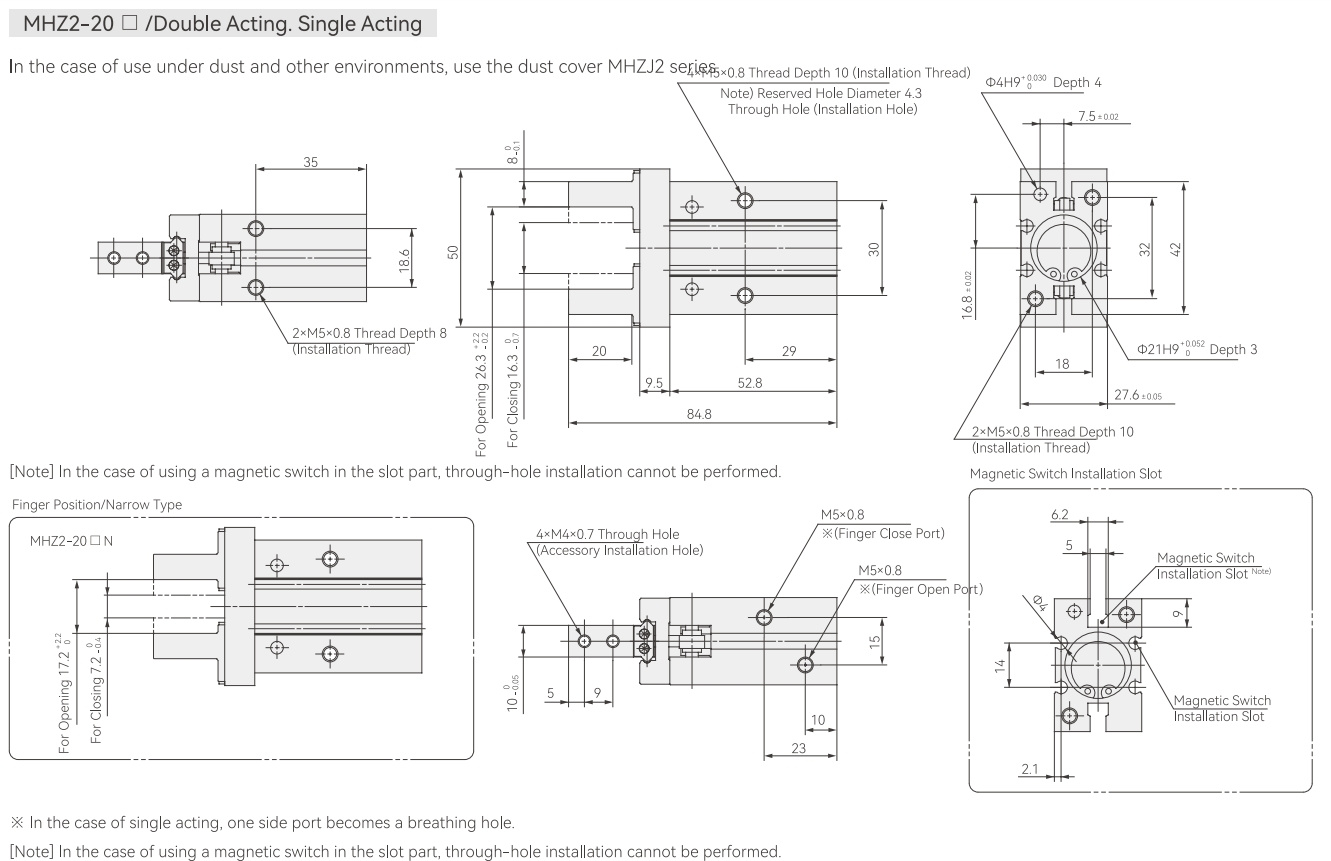

FMHZ2-20D(N)

20

42

66

10

235

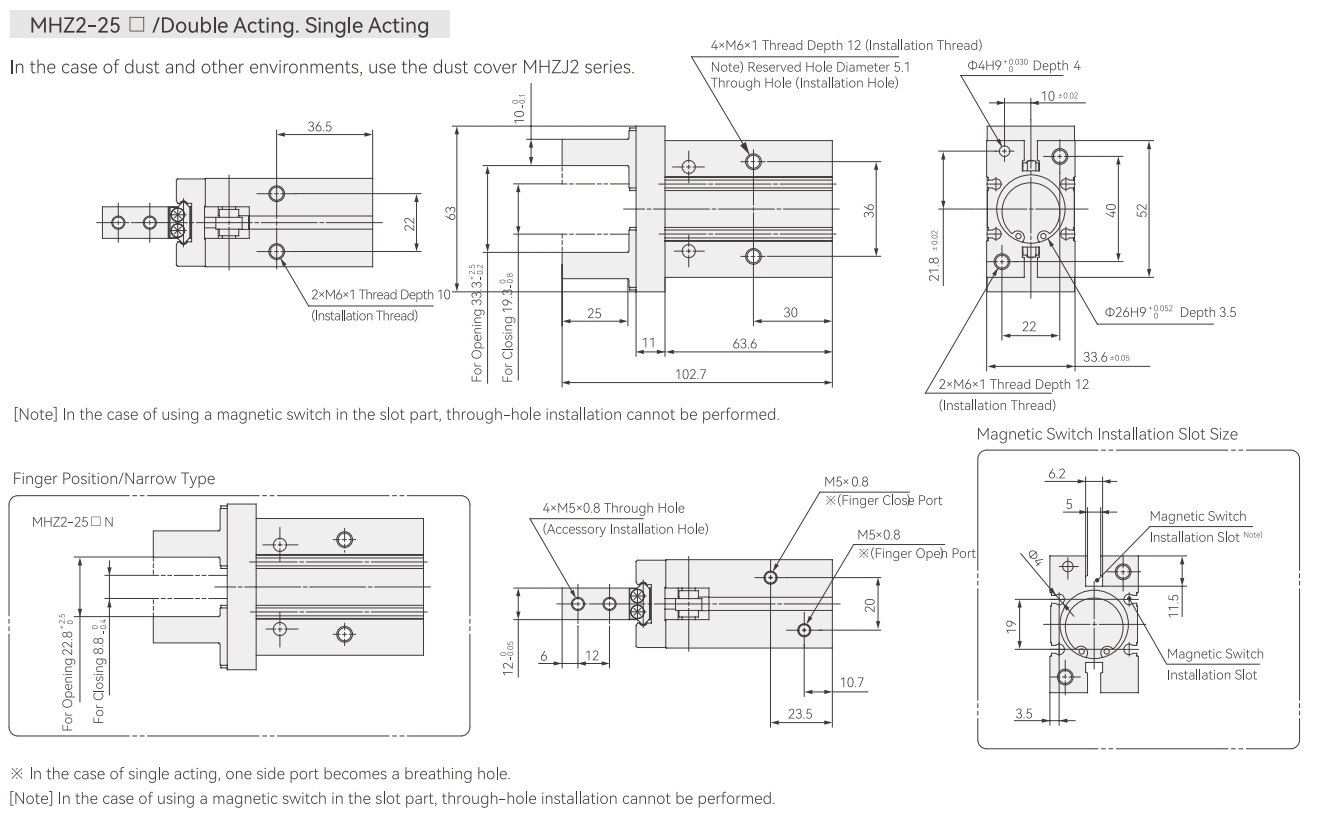

FMHZ2-25D(N)

25

62

104

14

430

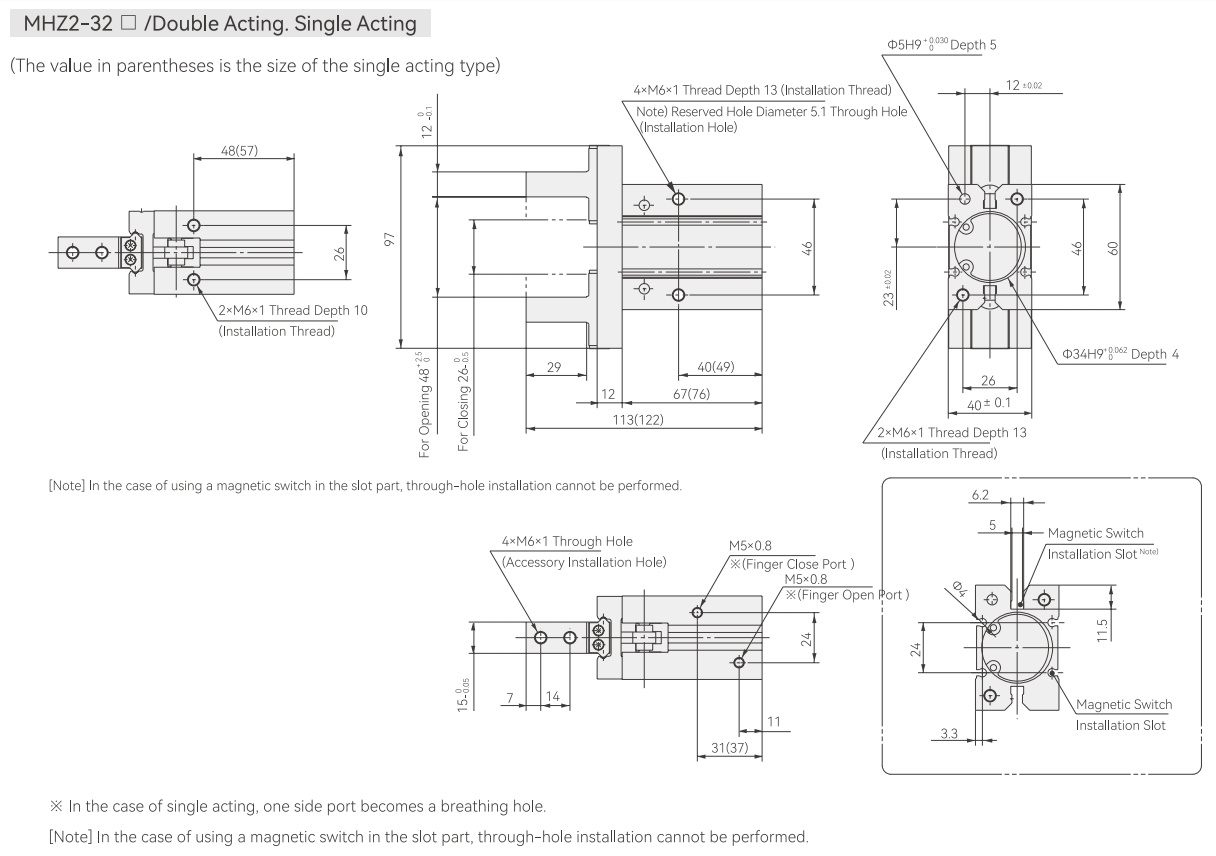

FMHZ2-32D

32

158

193

22

715

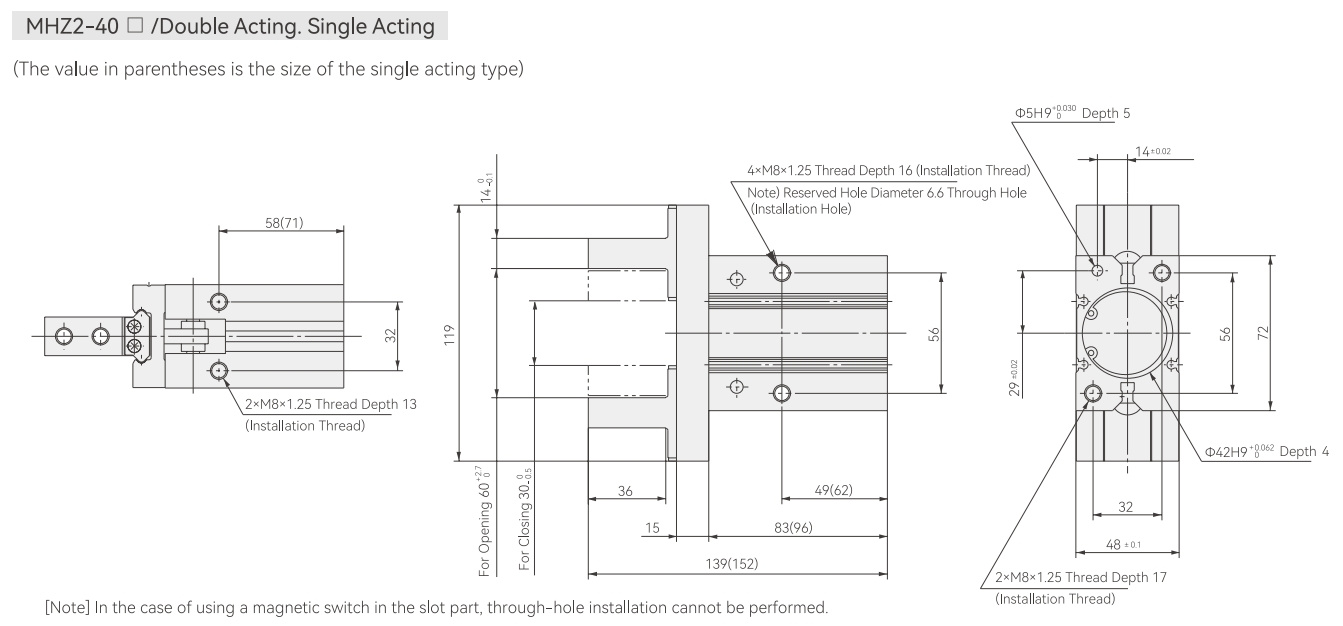

FMHZ2-40D

40

254

318

30

1275

Einmalig

Normalerweise offen

FMHZ2-6S

6

1.9

-

4

27

FMHZ2-10S(N)

10

7.1

4

55

FMHZ2-16S(N)

16

27

6

115

FMHZ2-20S(N)

20

33

10

240

FMHZ2-25S(N)

25

45

14

435

FMHZ2-32S

32

131

22

760

FMHZ2-40S

40

217

30

1370

Normalerweise geschlossen

FMHZ2-6C

6

-

3.7

4

27

FMHZ2-10C(N)

10

13

4

55

FMHZ2-16C(N)

16

38

6

115

FMHZ2-20C(N)

20

57

10

240

FMHZ2-25C(N)

25

83

14

435

FMHZ2-32C

32

161

22

760

FMHZ2-40C

40

267

30

1370

NEIN.

Name

Material

Anmerkungen

NEIN.

Name

Material

Anmerkungen

1

Körper

Aluminiumlegierung

Harteloxieren

13

Magnetring

-

Nickelplattierung

2

Kolben

Edelstahl

14

Stahlkugel

Hochkohlenstoff-Chrom-Wälzlagerstahl

3

Hebel

Edelstahl

Behandlung

15

Nadelrolle

Hochkohlenstoff-Chrom-Wälzlagerstahl

4

Führungsschiene

Edelstahl

Behandlung

16

C-förmiger elastischer Sicherungsring

Kohlenstoffstahl

Nickelplattierung

5

Finger

Edelstahl

Behandlung

17

Auspuffstopfenschraube

Messing

Chemische Vernickelung

6

Stoppblock

Edelstahl

18

Abgasfilter

Polyvinylformal

7

Hebelwelle

Edelstahl

Nitrieren

19

N.0.Frühling

Edelstahl-Federdraht

8

Magnetischer Ringsitz

Edelstahl

20

NCSpring

Edelstahl-Federdraht

9

Halter

Messing

Chemische Vernickelung

21

Stangendichtungsring

NBR

10

Halterverriegelung

Edelstahl

22

Kolbendichtungsring

NBR

11

Endkappe

Aluminiumlegierung

Weiß eloxiert

23

Statischer Dichtungsring

NBR

12

Kissen

Polyurethan-Kautschuk

24

Statischer Dichtungsring

NBR

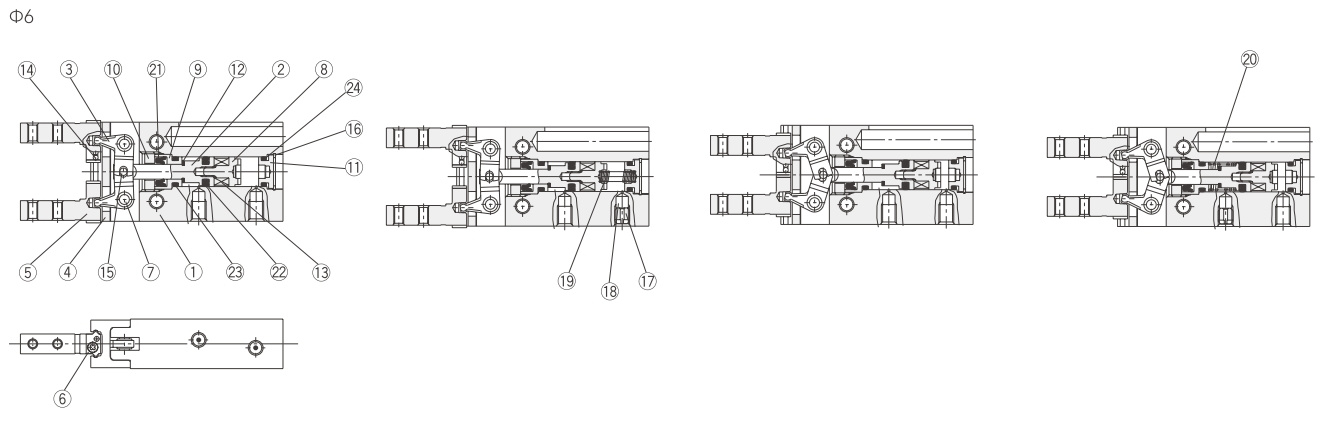

Name

Hauptteile

Fingeranordnung

Für den Austausch der Dichtungseinheit und der Fingerbaugruppe wenden Sie sich bitte an unser Unternehmen.

Kolbenbaugruppe

FMHZ-A0603

Nr.: 2, 8, 9, 10, 12, 13, 15, 21, 22, 23

Nr.: 2, 8, 9, 10, 12, 13, 15, 20, 21, 22, 23

NEIN.

Name

Material

Anmerkungen

NEIN.

Name

Material

Anmerkungen

1

Körper

Aluminiumlegierung

Harteloxieren

12

Stahlkugel

Hochkohlenstoffhaltiger Chrom-Wälzlagerstahl

2

Kolben

Ф10·Ф16: Edelstahl Ф20~Ф40: Aluminiumlegierung

Ф20~Ф40: Hartanodisierung

3

Hebel

Edelstahl

Wärmebehandlung

13

Nadelrolle

Edelstahl

4

Führungsschiene

Edelstahl

Wärmebehandlung

14

C-förmiger elastischer Sicherungsring

Kohlenstoffstahl

Phosphatbeschichtung

5

Finger

Edelstahl

Wärmebehandlung

15

Auspuffstopfenschraube

Messing

Chemische Vernickelung

6

Stoppblock

Edelstahl

16

Abgasfilter

Polyvinylformal

7

Hebelwelle

Edelstahl

Nitrieren

17

N.0.Frühling

Edelstahl-Federdraht

8

Endkappe

Ф10~Ф25: Kunstharz, Ф32,Ф40: Aluminiumlegierung

Ф32.Ф40: Weiß eloxiert

18

NCSpring

Edelstahl-Federdraht

9

Kissen

Polyurethan-Kautschuk

19

Stangendichtungsring

NBR

10

Gummimagnetring

Synthetischer Kautschuk

20

Kolbendichtungsring

NBR

11

Stahlkugel

Hochkohlenstoffhaltiger Chromlagerstahl

21

Statischer Dichtungsring

NBR

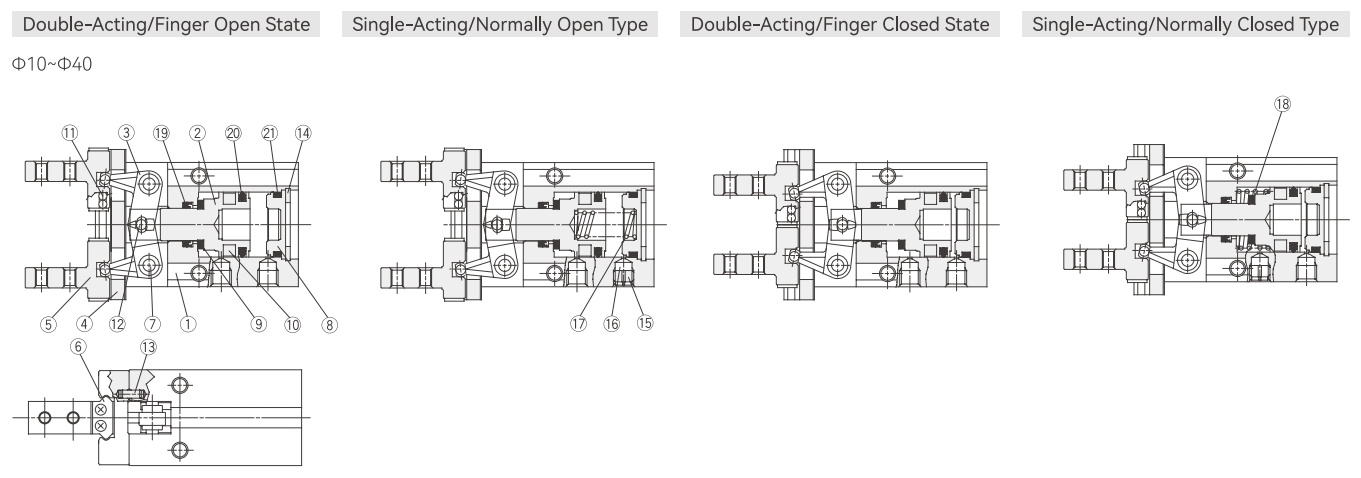

Name

FMHZ2-10

FMHZ2-16

FMHZ2-20

FMHZ2-25

FMHZ2-32

FMHZ2-40

Hauptteile

Dichtungsringbaugruppe

FMHZ40-PS

FMHZ16-PS

FMHZ20-PS

FMHZ25-PS

FMHZ32-PS

FMHZ40-PS

Nr.: 19, 20, 21

Fingeranordnung

FMHZ2-口口口(N)

FMHZ-A1002(N)

FMHZ-A1602(N)

FMHZ-A2002(N)

FMHZ-A2502(N)

FMHZ-A3202

FMHZ-A4002

Nr.: 4, 5, 6, 11, 13 Montageschrauben

FMHZ2-口口口(N)1

FMHZ-A1002(N)-1

FMHZ-A1602(N)-1

FMHZ-A2002(N)-1

FMHZ-A2502(N)-1

FMHZ-A3202-1

FMHZ-A4002-1

FMHZ2-口口口(N)2

FMHZ-A1002(N)-2

FMHZ-A1602(N)-2

FMHZ-A2002(N)-2

FMHZ-A2502(N)-2

FMHZ-A3202-2

FMHZ-A4002-2

FMHZ2-□□□3

FMHZ-A1002-3

FMHZ-A1602-3

FMHZ-A2002-3

FMHZ-A2502-3

FMHZ-A3202-3

FMHZ-A4002-3

Kolbenbaugruppe

FMHZ2-□□D□

FMHZ-A1003

FMHZ-A1603

FMHZ-A2003

FMHZ-A2503

FMHZ-A3203

FMHZ-A4003

Nr.: 2, 9, 10, 12

FMHZ2-□□S□

FMHZ-A3203S

FMHZ-A4003S

FMHZ2-□□C□

Endblockbaugruppe

FMHZ2-□□D□W

FMHZ-A1007

FMHZ-A1607

FMHZ-A2007

FMHZ-A2507

-

-

Steckergehäuse, Steckermontage, Schraubdichtung, Baugruppe

FMHZ2-□□□□K

FMHZ-A1008

FMHZ-A1608

FMHZ-A2008

FMHZ-A2508

-

-

FMHZ2-□□□□M

FMHZ-A1009

FMHZ-A1609

FMHZ-A2009

FMHZ-A2509

-

-

FMHZ2-□□□□E

FMHZ-A1010

FMHZ-A1610

FMHZ-A2010

FMHZ-A2510

-

-

Hebelbaugruppe

FMHZ-A1004

FMHZ-A1604

FMHZ-A2004

FMHZ-A2504

FMHZ-A3204

FMHZ-A4004

Nr. 3
