1.FHLH Series Side Rail Precision Slide Cylinder.jpg

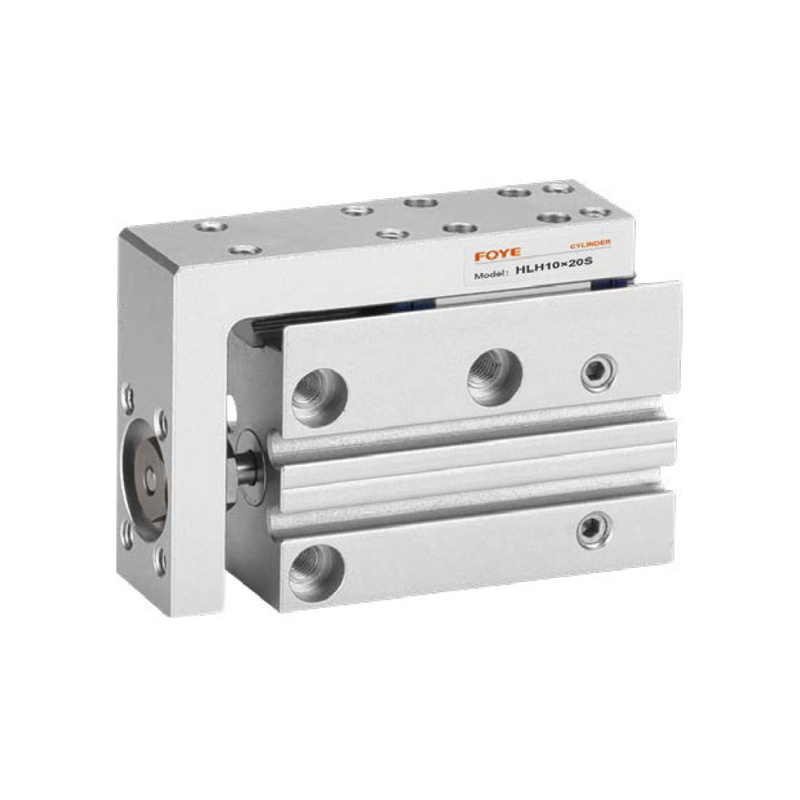

FHLH-Serie Präzisions-Seitenschienen-Gleitzylinder

•Die miniaturisierte Kugelumlauf-Linearführung und der Zylinder sind in die Konstruktion integriert.
•Dank seiner ausgezeichneten Linearität und Rotationsgenauigkeit eignet es sich besonders für den Einsatz in Präzisionsmontagesituationen.
Der Zylinder kann aus vier Richtungen befestigt und montiert werden.
•Die Rohrleitungen sind aus drei Richtungen verfügbar.

Kontaktieren Sie uns

Produktdetails

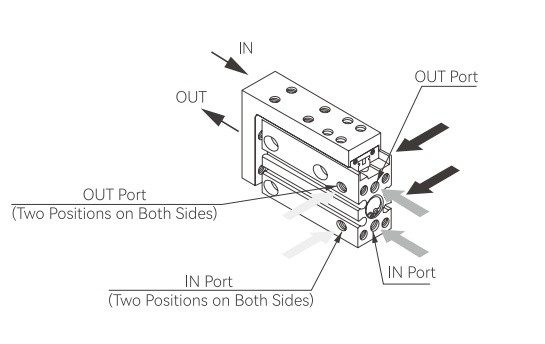

Symbole

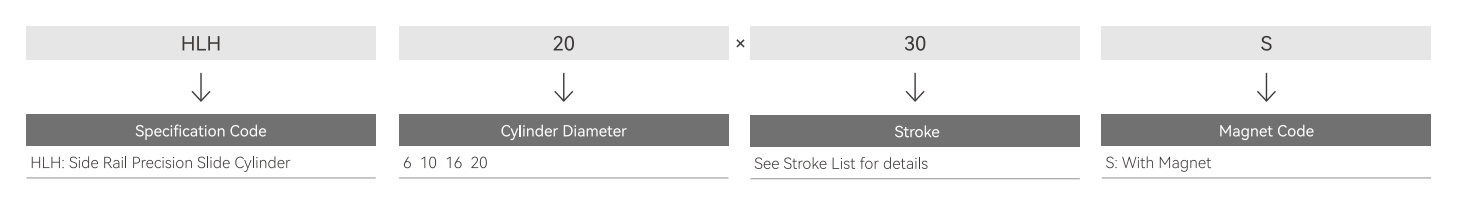

Bestellcode für Fertigprodukte

Spezifikationen

Innendurchmesser (mm)	6	12	16	20
Funktionsweise	Doppeltwirkender Typ
Arbeitsmedium	Luft (gefiltert durch ein Filterelement mit einer Porengröße kleiner als 40 μm)
Betriebsdruckbereich	0,15 bis 0,7 MPa (22 bis 100 psi) (1,5 bis 7,0 bar)
Garantierte Druckbeständigkeit	1,2 MPa (175 psi) (12,0 bar)
Betriebstemperatur (℃)	-20 bis 70
Betriebsgeschwindigkeitsbereich (mm/s)	50–500
Zulässige Bewegungsenergie J	0,008	0,025	0,05	0,1
Schlaganfalltoleranzbereich	+1,0 0
Kissenart	Zweiseitiger fester Puffer
Anwendbarer Sensor	CMSH、DMSH(S)
Rohrdurchmesser[Hinweis]	M5X0.8

Schlaganfall

Innendurchmesser (mm)	Standardhub	Maximaler Hub
6	5 10 15 20 25 30	30
10	5 10 15 20 25 30 40 50	50
16	5 10 15 20 25 30 40 50 60	60
20	5 10 15 20 25 30 40 50 60	60

[Hinweis]: Für andere spezielle Striche kontaktieren Sie bitte unser Unternehmen.

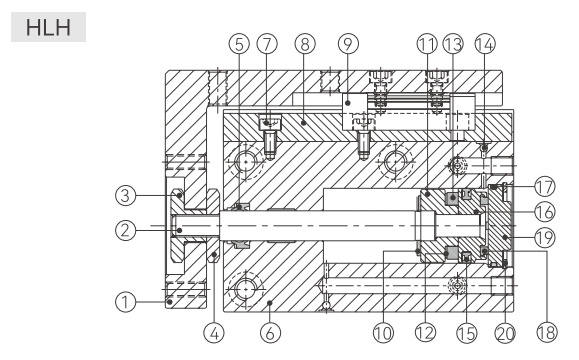

Innere Struktur und Hauptkomponentenmaterialien

NEIN.	Name	Material	NEIN.	Name	Material
1	Schieberegler	Aluminiumlegierung	11	Magnetsitz	Aluminiumlegierung
2	Kolbenstange	Edelstahl	12	Magnetscheibe	NBR
3	Sechskantmutter (mit konvexer Spitze)	Automatenstahl	13	Magnet	Gesintertes Neodym-Eisen-Bor
4	Sechskantmutter	Automatenstahl	14	Stahlsäule	SUS303
5	Stabkern-O-Ring	NBR	15	Kolben-O-Ring	NBR
6	Körper	Aluminiumlegierung	16	Kolben	Aluminiumlegierung
7	Sechskant-Innensechskantschraube	Mittelkohlenstoffstahl	17	O-Ring	NBR
8	Führungsschiene	Edelstahl	18	Stoßdämpfer (Ring)	TPU
9	Schieberegler		19	Rückabdeckung	Aluminiumlegierung
10	Stoßdämpfer (Ring)	TPU	20	Sprengring für C-Typ-Bohrung	Federstahl

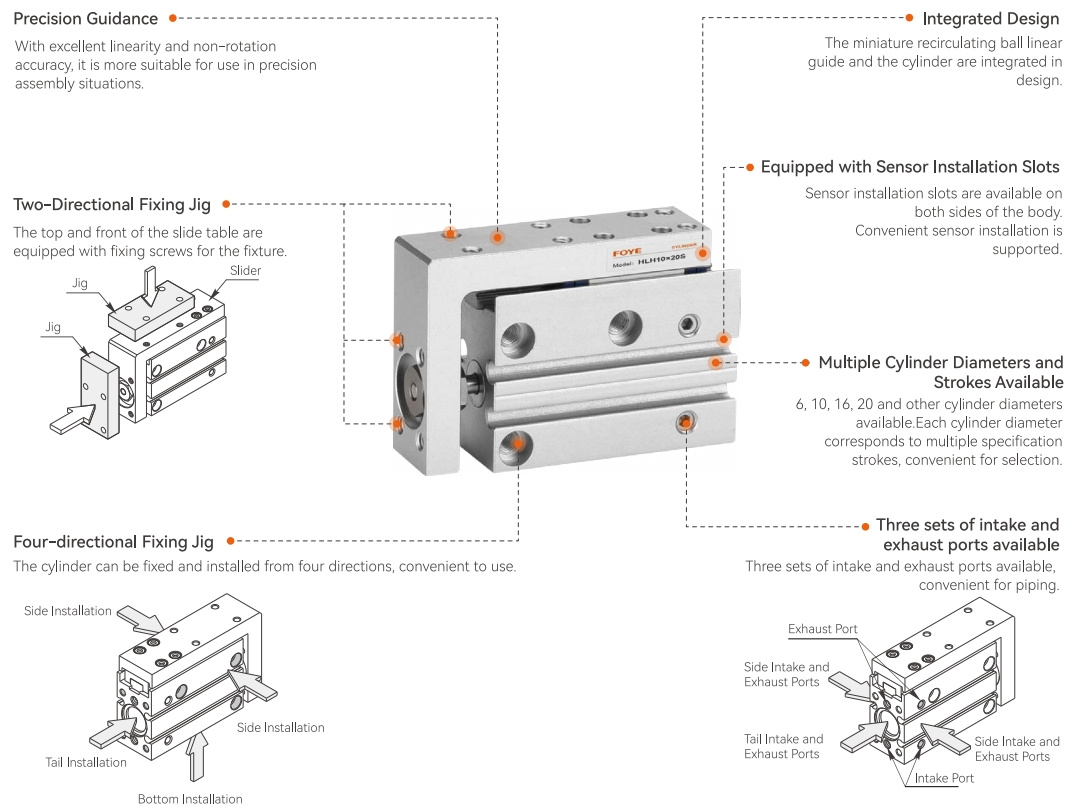

Übersicht der Produkte der HLH-Serie

Tabelle der theoretischen Zylinderleistung

Zylinderinnendurchmesser	Kolbenstangen-Außendurchmesser	Funktionsweise		Druckfläche (mm²)	Luftdruck (MPa)
Zylinderinnendurchmesser	Kolbenstangen-Außendurchmesser	Funktionsweise		Druckfläche (mm²)	0,1	0,2	0,3	0,4	0,5	0,6	0,7
6	3	Doppelrolle	Zugseite	28.3	-	5,7	8,5	11.3	14.2	17	19.8
6	3	Doppelrolle	Seite drücken	21.2	-	4.2	6.4	8,5	10.6	12.7	14.8
8	4	Doppelrolle	Zugseite	78,5	7.9	15.7	23.6	31.4	39,3	47.1	55,0
8	4	Doppelrolle	Seite drücken	66	6.6	13.2	19.8	26.4	33,0	39,6	46.2
16	8	Doppelrolle	Zugseite	201.0	20.1	40.2	60,3	80,4	100,5	120,6	140,7
16	8	Doppelrolle	Seite drücken	172,7	17.3	34,5	51,8	69.1	86,4	103,6	120,9
20	10	Doppelrolle	Zugseite	314,0	31.4	62,8	94,2	125,6	157,0	188,4	219,8
20	10	Doppelrolle	Seite drücken	263,8	26.4	52,8	79,1	105,5	131,9	158,3	184,7

Produktmerkmale

1. Bestätigung der theoretischen Zylinderausgangskraft: Wählen Sie anhand der Tabelle der theoretischen Zylinderausgangskraft und unter Berücksichtigung der tatsächlichen Gegebenheiten den geeigneten Wert aus.

Zylinderdurchmesser.

2. Auf Grundlage der tatsächlichen Installation und Verwendung des Zylinders sowie der entsprechenden „Last- und Exzentrizitätsbeziehungskurve“ wird der spezifische Zylinder ausgewählt.

Modell und Spezifikationen:

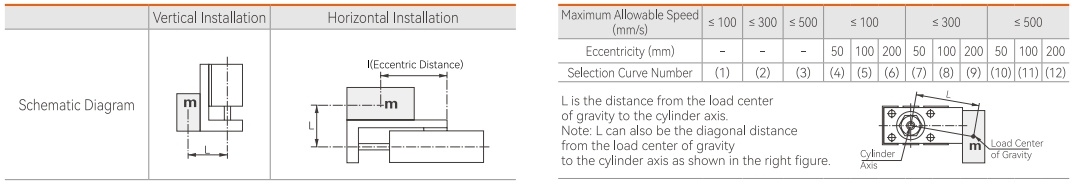

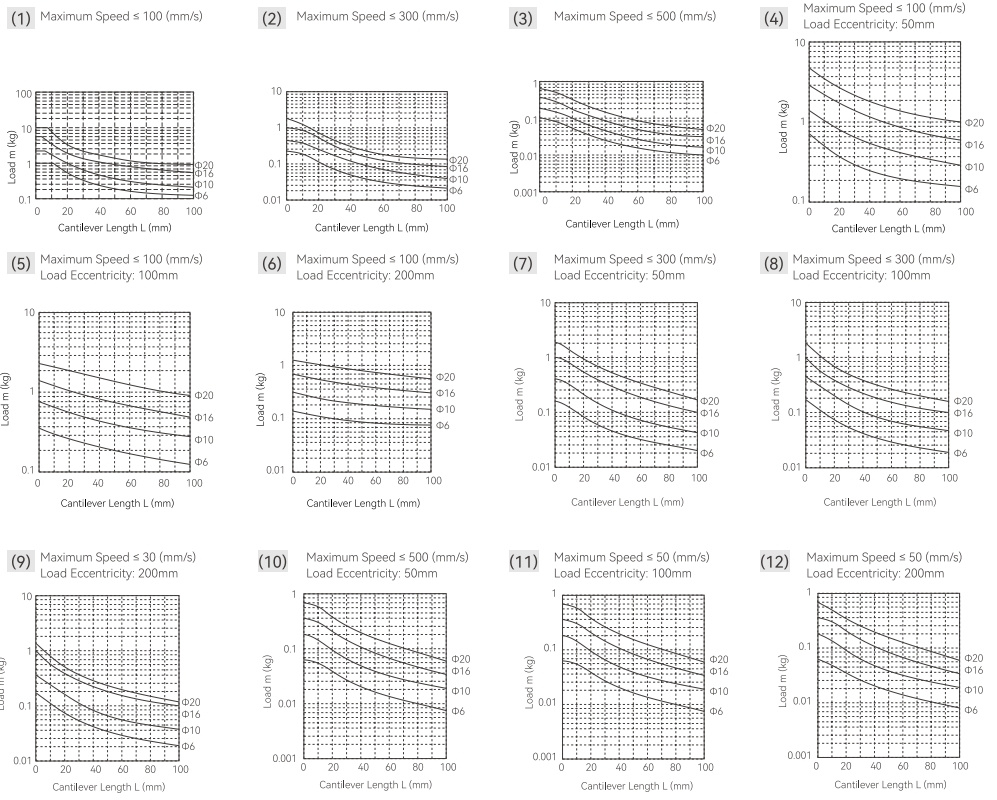

2.1 Last-Exzentrizitäts-Beziehungskurve (Auswahlkurve)

2.2 Auswahlbeispiele

Beispiel 1: Installationsmethode – Vertikale Installation

Höchstgeschwindigkeit: 500 mm/s

Auslegerlänge: 40 mm

Lastgewicht: 0,1 kg

Bei vertikaler Montage und einer maximalen Geschwindigkeit von 500 mm/s sollte die Zylinderauswahl anhand der „Auswahlkurve (3)“ erfolgen. Aus dem Schnittpunkt der Auslegerlänge von 40 mm und des Lastgewichts von 0,1 kg in der „Auswahlkurve (3)“ ergibt sich, dass ein Zylinder mit einem Durchmesser von 20 mm geeignet ist.

Beispiel 2: Installationsmethode – Horizontale Installation

Höchstgeschwindigkeit: 500 mm/s

Lastexzentrizität: 50 mm

Auslegerlänge: 30 mm

Lastgewicht: 0,1 kg

Bei horizontaler Montage, einer maximalen Geschwindigkeit von 500 mm/s und einer Lastexzentrizität von 50 mm ist die „Auswahlkurve (10)“ zur Zylinderauswahl heranzuziehen. Aus dem Schnittpunkt der Auslegerlänge von 30 mm und des Lastgewichts von 0,1 kg in der „Auswahlkurve (10)“ ergibt sich, dass ein Zylinder mit einem Durchmesser von 1 Zoll geeignet ist.

Installation und Verwendung

1. Die tatsächliche Belastung und das tatsächliche Drehmoment, die auf den Zylinder wirken, müssen geringer sein als die zulässige Belastung und das zulässige Drehmoment.

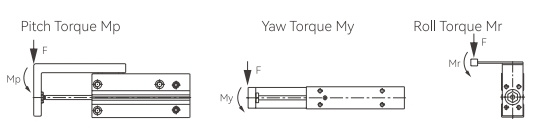

1.1 Zulässiges Drehmoment des Zylinders

Modell/Zulässiges Drehmoment (Nm)	Pitch-Drehmoment Mp	Gierdrehmoment Mein	Rolldrehmoment Herr
HLH6	0,25	0,25	0,41
HLH10	0,95	0,95	1,49
HLH16	3.28	3.28	3,45
HLH20	6.29	6.29	6,61

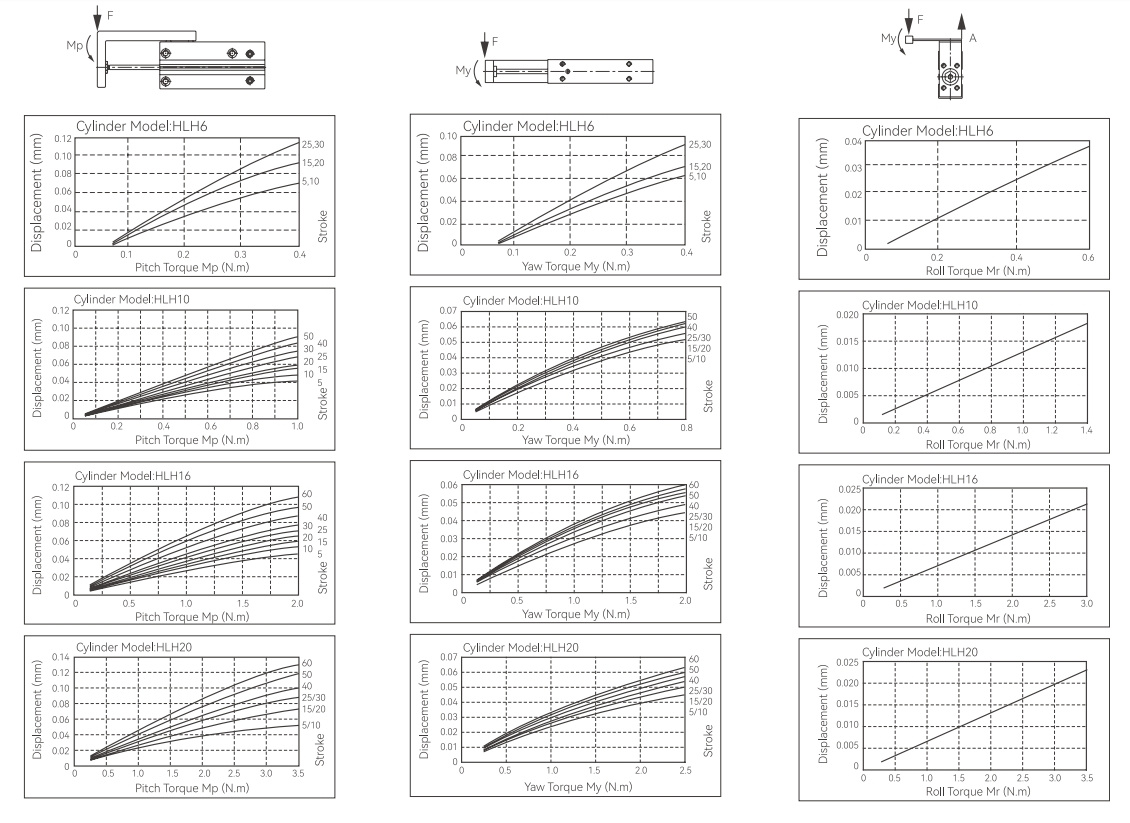

1.2 Unterschiedliche Drehmomente, die auf den Zylinder wirken, erzeugen unterschiedliche Hubwinkel; Einzelheiten entnehmen Sie bitte der folgenden Tabelle.

•Das Nickmoment verändert die Verschiebung des Gleittisches. Innerhalb des gesamten Hubbereichs des Zylinders verändert die auf den Pfeilteil wirkende Last die Verschiebung des Gleittisches (Pfeilteil).

•Gierdrehmomentänderungen Verschiebung des Gleittisches Innerhalb des gesamten Hubbereichs des Zylinders ändert die auf den Pfeilteil wirkende Last die Verschiebung des Gleittisches (Pfeilteil).

Die auf Teil F wirkende Last verändert die Verschiebung des Gleittisches (Teil A).

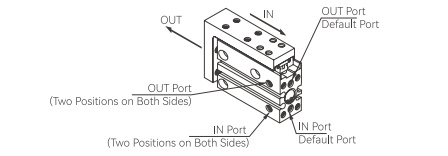

2. Der Zylinder kann aus drei Richtungen verrohrt werden. Standardmäßig erfolgt die Verrohrung werkseitig am Heck, und die beiden seitlichen Einlass- und Auslasskanäle sind mit Stopfen verschlossen. Je nach Bedarf können die beiden anderen seitlichen Einlass- und Auslasskanäle wieder geöffnet werden.

3. Bei der Montage des Seitenzylinders mit dem Sensor kann es zu Fehlfunktionen des Sensors kommen, wenn der Innenabstand zwischen den beiden benachbarten Zylindern nicht den in der untenstehenden Tabelle angegebenen Wert erreicht. Daher muss ein größerer Abstand als der in der Tabelle angegebene Wert verwendet werden.

Zulässiges Mindestintervall (mm)/Modell	FHLH6	FHLH10	FHLH16	FLH20
D	5	5	10	15
L	21	25	35	47

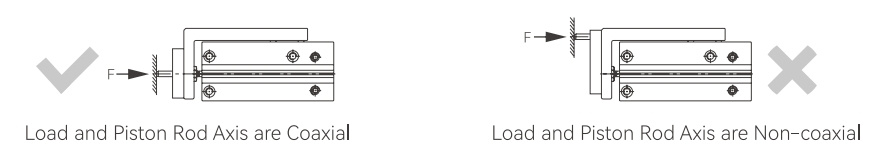

4. Wenn die Ausgangskraft auf den Gleittisch übertragen wird, muss die Ausgangskraft auf die Achse der Kolbenstange übertragen werden und darf nicht exzentrisch sein (siehe Abbildung unten).

5. Verwenden Sie unbedingt ein Drehzahlregelventil und stellen Sie die Geschwindigkeit auf unter 500 mm/s ein.

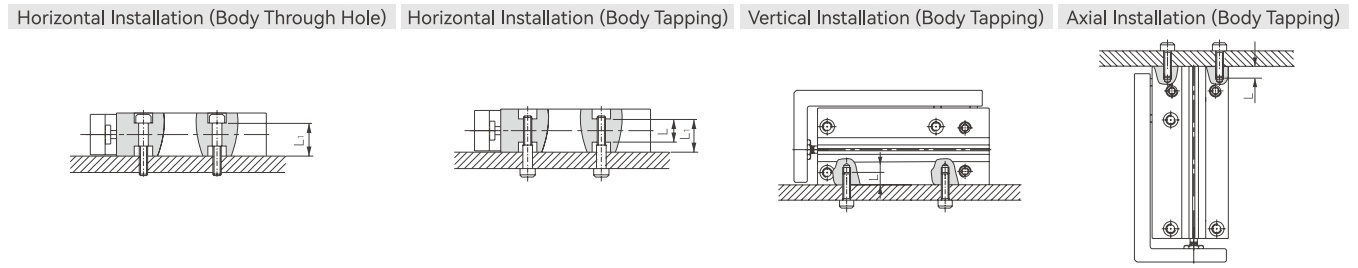

6. Montage des Zylinders: Der Zylinder kann aus vier verschiedenen Richtungen befestigt werden. Achten Sie beim Anziehen der Verriegelungsbolzen darauf, dass diese innerhalb des vorgegebenen Drehmomentbereichs bleiben.

Modell

Schrauben verwenden

Maximales Verriegelungsdrehmoment

Modell

Schrauben verwenden

Maximales Verriegelungsdrehmoment

Modell

Schrauben verwenden

Maximales Verriegelungsdrehmoment

FHLH6

M3X0.5

1,1 (Nm)

12.7

FHLH6

M4X0.7

2,5 (Nm)

12.7

9.4

FHLH6

M3X0.5

1,1 (Nm)

FHLH10

M4X0.7

2,5 (Nm)

15.6

FHLH10

M5X0.8

5,1 (Nm)

15.6

11.2

FHLH10

M4X0.7

2,5 (Nm)

FHLH16

M4X0.7

2,5 (Nm)

20.6

FHLH16

M5X0.8

5,1 (Nm)

20.6

16.2

FHLH16

M4X0.7

2,5 (Nm)

FHLH20

M5X0.8

5,1 (Nm)

FHLH20

M6X1.0

8,1 (Nm)

24.0

16.0

FHLH20

M5X0.8

5,1 (Nm)

8.0

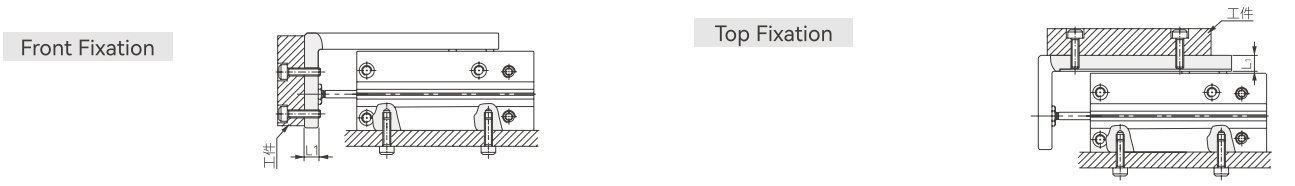

7. Werkstückmontagemethode:

7.1 Das Werkstück kann von zwei Seiten auf dem Gleittisch des Zylinders befestigt werden. Beim Anziehen der Feststellschrauben ist das vorgeschriebene Drehmoment innerhalb des zulässigen Bereichs zu beachten. Bei der Befestigung des Werkstücks oben auf dem Gleittisch darf die Schraubenlänge (L-Wert im Kreis) die Tiefe des Innengewindes nicht überschreiten, da sonst das vordere Ende der Schraube die Linearführung berührt und diese beschädigt.

7.2 Wenn Sie eine Linearführung als Auflageplattform zur Fixierung des Werkstücks verwenden, achten Sie bitte darauf, keine starken Stoßkräfte und kein übermäßiges Drehmoment anzuwenden.

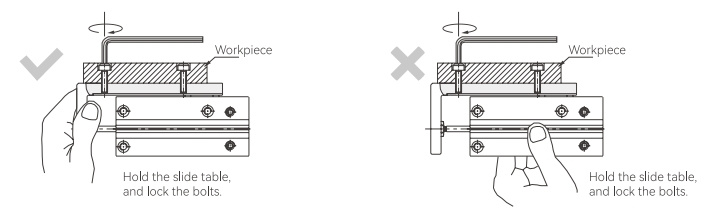

7.3 Beim Fixieren des Werkstücks auf dem Seitentisch mit Werkzeugen oder anderen Hilfsmitteln halten Sie bitte den Seitentisch fest. Das Festhalten des Werkstücks und das gleichzeitige Fixieren erzeugen ein zu hohes Drehmoment auf der Führungsschiene, was die Genauigkeit beeinträchtigt.

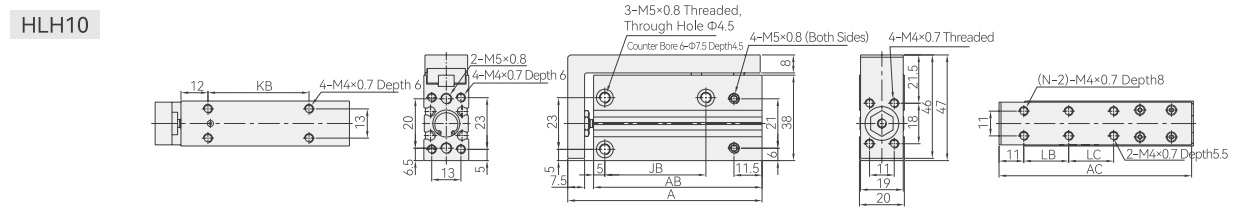

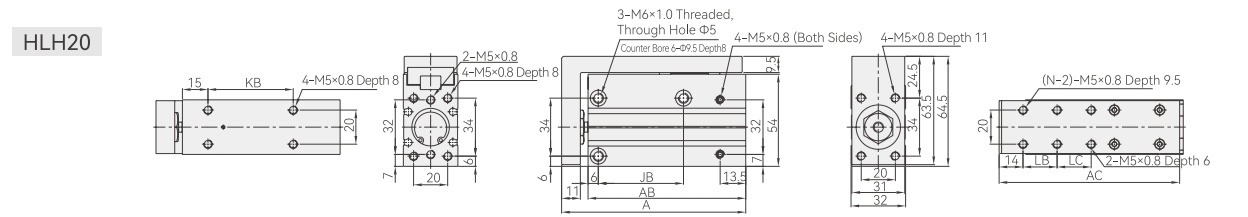

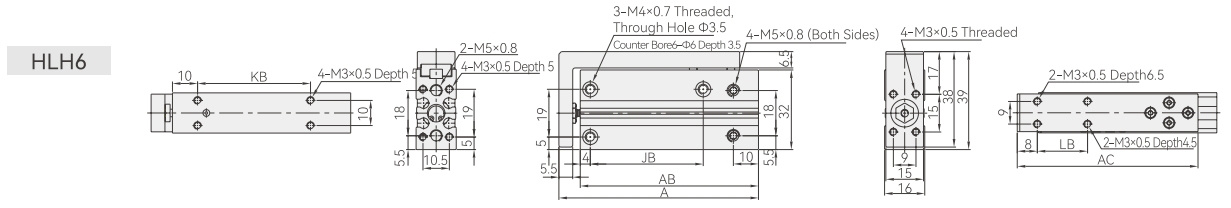

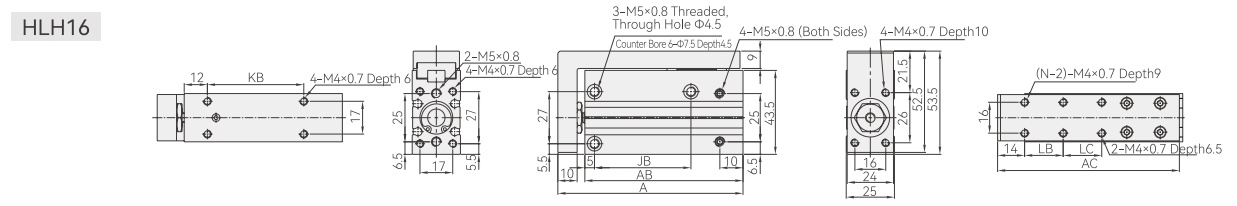

Externe Spezifikationen

Striche/Symbole	A	AB	Klimaanlage	JB	KB	LB
5	44,5	36	42	14	10	10
10	49,5	41	42	14	15	10
15	54,5	46	52	24	20	20
20	59,5	51	52	24	25	20
25	64,5	56	62	30	30	30
30	69,5	61	62	30	35	30

Striche/Symbole	A	AB	Klimaanlage	JB	KB	LB	LC	N
5	51,5	40	50	14	10	10	-	4
10	56,5	45	55	14	15	10	-	4
15	61,5	50	60,5	24	20	20	-	4
20	66,5	55	63	24	25	20	-	4
25	71,5	60	70,5	30	30	30	-	4
30	76,5	65	75,5	30	35	30	-	4
40	86,5	75	85,5	45	45	20	20	6
50	96,5	85	93	55	55	25	25	6

Striche/Symbole	A	AB	Klimaanlage	JB	KB	LB	LC	N
5	61	47	60	20	15	10	-	4
10	66	52	64,5	20	20	10	-	4
15	71	57	69,5	30	25	20	-	4
20	76	62	75	30	30	20	-	4
25	81	67	80	40	35	30	-	4
30	86	72	84,5	40	40	30	-	4
40	96	82	95	50	50	20	20	6
50	106	92	104,5	60	60	25	25	6
60	116	102	114,5	60	70	30	30	6

Striche/Symbole	A	AB	Klimaanlage	JB	KB	LB	LC	N
5	73	57,5	72	20	15	10	-	4
10	78	62,5	72	20	20	10	-	4
15	83	67,5	82	25	25	20	-	4
20	88	72,5	82	25	30	20	-	4
25	93	77,5	92	40	35	30	-	4
30	98	82,5	92	40	40	30	-	4
40	108	92,5	101,5	50	50	20	20	6
50	118	102,5	113,5	70	60	25	25	6
60	128	112,5	122,5	70	70	30	30	6
