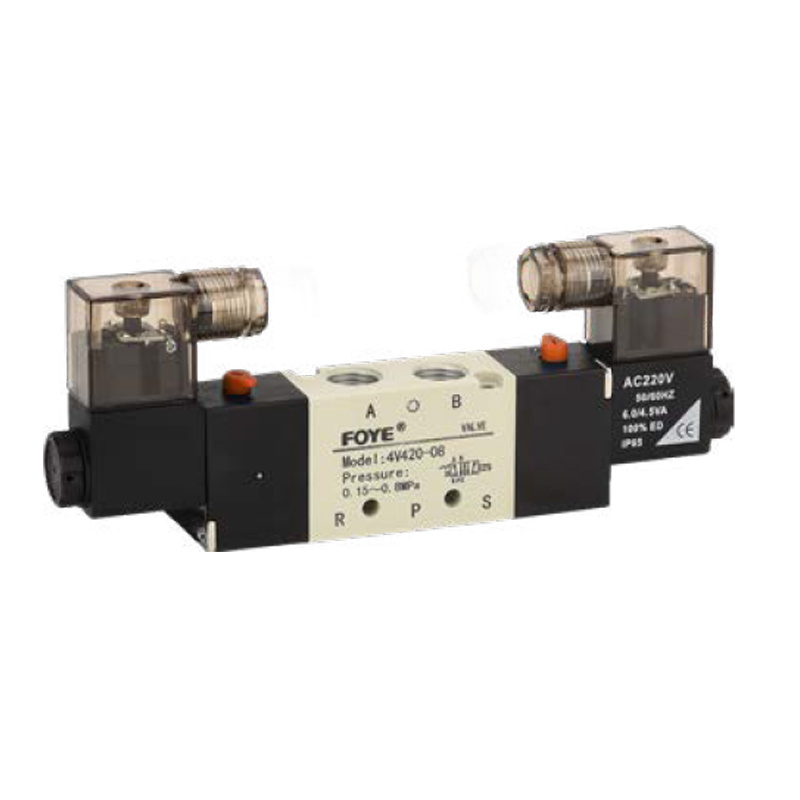

4V400 Magnetventil (Fünf-Wege-Zwei-Wege, Fünf-Wege-Drei-Wege)
Symbole

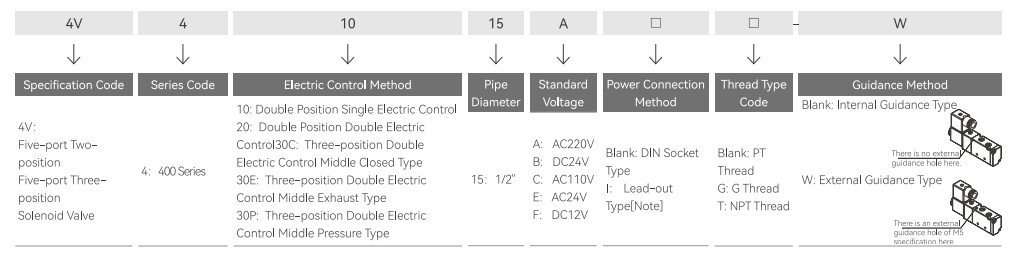

Bestellcode für Fertigprodukte
Spezifikationen
| Modell | 4V410-15 | 4V420-15 | 4V430C-15 | 4V430E-15 | 4V430P-15 |
| Arbeitsmedium | Luft (gefiltert durch ein Filterelement mit einer Porengröße kleiner als 40 μm) | ||||
| Aktionsmodell | Interner Leitfadentyp oder externer Leitfadentyp | ||||
| Rohrdurchmesser[Anmerkung 1] | Einlass = Auslass = Abgas = PT1/2 | ||||
| Effektive Querschnittsfläche (Cv) [Anmerkung 4] | 4V410-15, 4V420-15: 48,0 mm² (Cv=2,82); 4V430C-15: 40,0 mm² (Cv=2,35) | ||||
| Anzahl der Positionen | Fünf-Port Zwei-Positionen | Fünf-Port Drei-Positionen | |||
| Betriebsdruckbereich | 0,15 bis 0,8 MPa (21 bis 114 psi) | ||||
| Garantierte Druckbeständigkeit | 1,2 MPa (175 psi) | ||||
| Betriebstemperatur | -20~70℃ | ||||
| Körpermaterial | Aluminiumlegierung | ||||
| Schmierung [Anmerkung 2] | Nicht erforderlich | ||||
| Maximale Betriebsfrequenz [Anmerkung 3] | 3 Mal/Sekunde | ||||
| Gewicht (g) | 590 | 720 | 770 | ||
Elektrische Leistungsparameter
| Artikel | Spezifische Parameter | ||||
| Standardspannung | AC220V | AC110V | AC24V | 24 V DC | 12 V DC |
| Betriebsspannungsbereich | AC: ±15 %; DC: ±10 % | ||||
| Stromverbrauch | 4,5 VA | 4,5 VA | 5,0 VA | 3,0 W | 2,5 W |
| Schutzstufe | IP65 (DIN40050) | ||||
| Hitzebeständigkeitsstufe | Klasse B | ||||
| Stromanschlussart | DIN-Buchsentyp, Kabelausgangstyp | ||||
| Anregungszeit | Weniger als 0,05 Sekunden | ||||

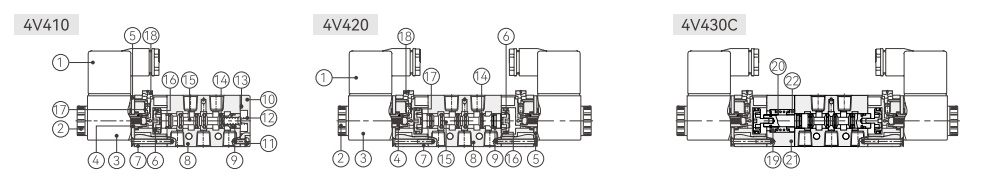

Innere Struktur
| NEIN. | Name | NEIN. | Name | |
| 1 | Terminal | 7 | Leitkörper | |
| 2 | Befestigungsmutter | 8 | Körper | |
| 3 | Spule | 9 | Tragering | |
| 4 | Bewegliches Eisen | 10 | Bodenabdeckung | |
| 5 | Reparaturpatch | 11 | Schrauben | |
| 6 | Kolben | 12 | Frühling |
| NEIN. | Name | NEIN. | Name | |
| 13 | Auspuffdichtung | 18 | Manueller Stift | |
| 14 | O-Ring | 19 | Rücksitz | |
| 15 | Schachtkern | 20 | Frühling | |
| 16 | Spezieller O-Ring | 21 | Seitenabdeckung | |
| 17 | Frühling | 22 | Rücksitz |

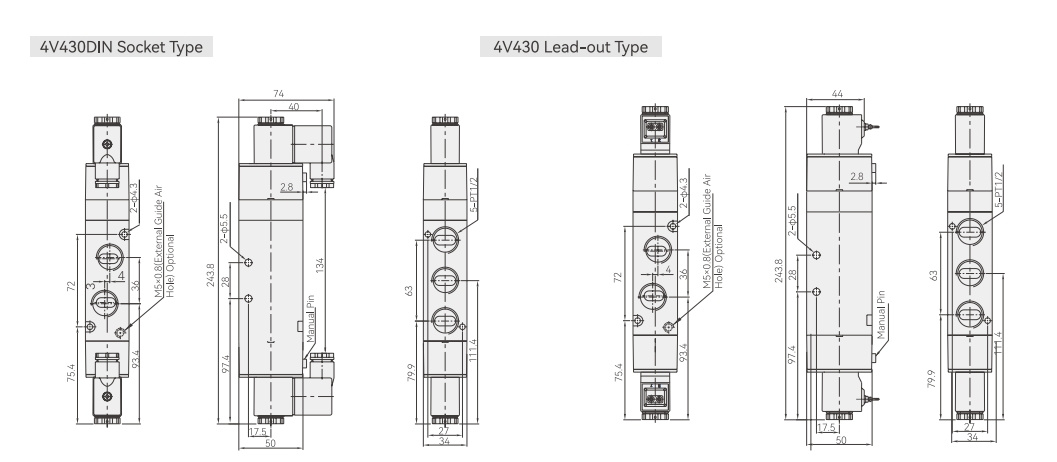

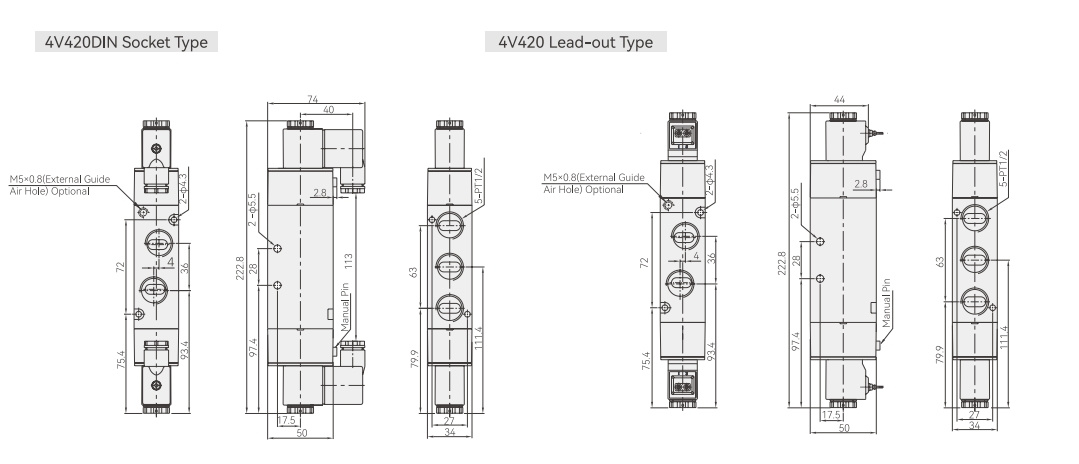

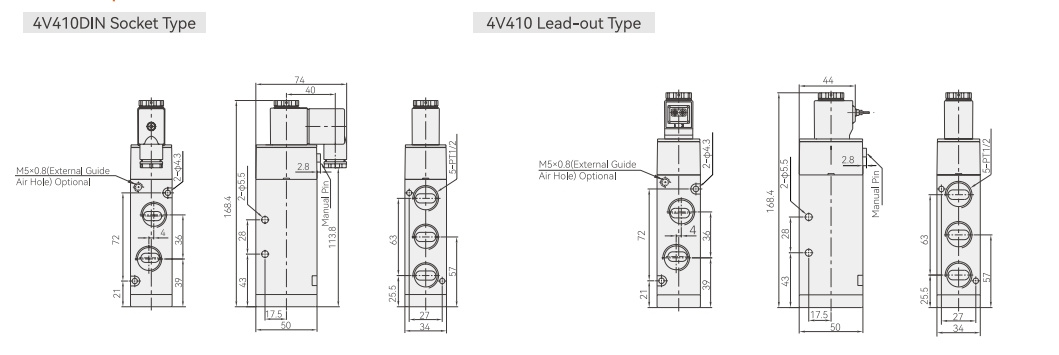

Externe Spezifikationen
